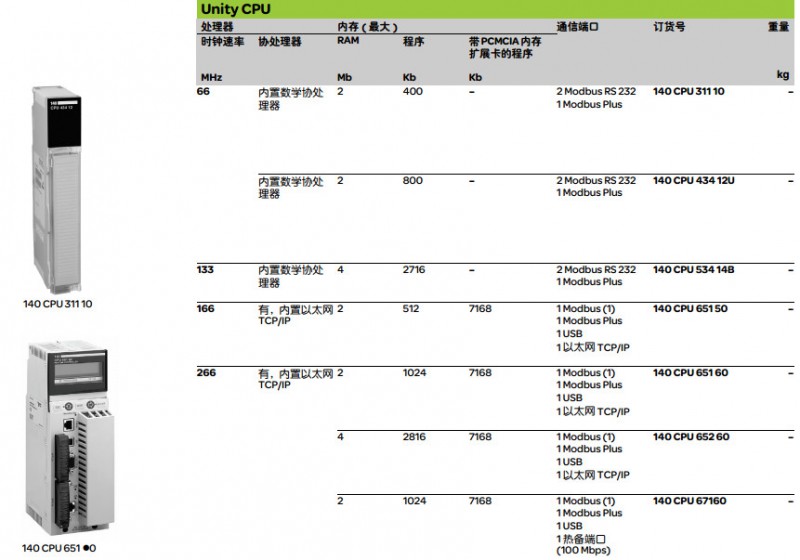

Modicon Quantum CPU 是基于 486、586 和 Pentium 處理器的高性能可編程控制器系列，兼容 Unity Pro 軟件。

這些 CPU 中實現的部分特性有：
b 優(yōu)越的掃描時間和 I/O 吞吐量。
b 處理定時中斷和基于 I/O 的中斷的能力。
b 可處理快速任務和主任務。
b 可通過 PCMCIA 內存擴展卡進行內存擴展。
b CPU 中內置多種通信接口。
b 在高端型號的前面板上，配有用戶友好的診斷和操作 LCD 顯示屏。可按照其內存容量、處理速度和通信選項對所提

供的處理器進行區(qū)分。CPU 將應用程序存儲在以電池供電的內部 RAM 中。電池位于模塊的正面，可在 CPU運行的同

時進行維護。為了保護應用程序免遭操作中的無意改變，處理器在前面板上有一個鑰匙開關。該鑰匙開關還可用于啟

動和停止 CPU。140 CPU 311 10 處理器只有一個內存保護波段開關。還可以通過在配置模式下對一個存儲器保護位

進行設置，來鎖定任何的程序更改( 通過PC 編程或下載)。

高端處理器 140 CPU 651 50/60，140CPU65260 和 140 CPU 671 60 具有 2 個 PCMCIA
內存擴展卡插槽：
b 一個上插槽( 編號 0)，用于插入內存擴展卡( 程序、符號、常量和/ 或數據文件)。
b 一個下插槽( 編號 1)，用于插入數據文件專用內存擴展卡。
Quantum CPU 支持：
b 兩個 Modbus RS 232 端口( 對于 140 CPU 65p p0 和 140 CPU 671 60 處理器只帶一個
串口但可支持Modbus RS 485)
b 一個 Modbus Plus 端口
按照型號， Quantum 處理器可以包括：
b 一個 10BASE-T/100BASE-TX 以太網 TCP/IP 端口(RJ45 連接)
b 一個 USB 端口，用于連接編程終端( 僅高端處理器)
有些 CPU 型號配有一個 LCD 顯示屏幕(2 行，每行 16 個字符)，帶有亮度和對比度控制。通過小鍵盤和顯示屏幕，

可對 CPU 進行診斷，可對部分配置參數進行設置，同時還可啟動和停止 CPU。
Quantum 140 CPU 671 60 處理器專用于管理熱備功能。它具有一條 100 Mbps 以太網光纖連接，可通過 LCD 顯示屏

診斷熱備功能。
這些 Quantum 處理器的安裝需要：
b Unity Pro Large 或 Extra Large 編程軟件。該軟件與 Premium 平臺兼容。
b 可按要求進行選擇的功能：
v Unity Studio 軟件套件，用于設計分布式應用程序
v Unity 應用程序生成器 (UAG) 是開發(fā)和生成過程控制應用程序的專家軟件
v Unity EFB 工具套件，用于以 C 語言開發(fā) EF 和 EFB 功能塊庫
v Unity SFC 視圖軟件，用于顯示和診斷以順序功能圖表 (SFC) 語言編寫的應用程序
