板型

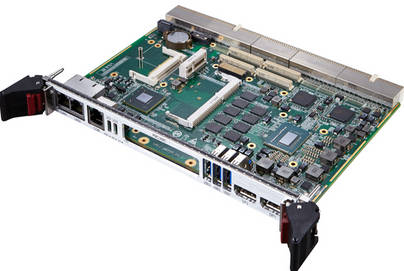

CPCI 6U 主板

處理器

第三代Intel®核心™處理器（22納米制作工藝）

支持:

四核 i7-3615QM (2.3 GHz)，6MB，3級緩存，功耗45W

四核 i7-3612QE(2.1GHz)，6MB，3級緩存，功耗35W

雙核 i7-3555LE(2.5GHz)，4MB，3級緩存，功耗25W

雙核 i7-3517UE(1.7GHZ),4MB,3級緩存，功耗17W

雙核 i3-3217UE(1.7GHz)，3MB，3級緩存，功耗17W

芯片組

Intel® QM77 PCH

內存

雙通道DDR3-1333/1600 SDRAM ECC內存，*高支持16GB(一個通道SO-DIMM插槽*高支持8G；一個通道板載內存*高達8G

PMC

一個PCI 32/64位，33/66/133MHz PMC插槽或帶后走線I/O的PCI-Express x8 XMC插槽

網口

3個Intel 82574L GBE和一個Intel 82579LM PHY控制器（兩個10/100/1000BASE-T前面板端口和2個10/100/1000BASE-T J3端口）

顯示

集成Intel®處理器

前面板2個雙模式DP顯示端口，可通過適配器電纜支持DVI / VGA / HDMI端口

通過后走線實現1個DVI，一個eDP和一個VGA

Win7支持3獨立顯示：2xDP (前面板)和1x VGA或者1*DVI(走后線板)

PS/2

鍵盤和鼠標 (后置 )

SATA

1個6Gb/s SATA連接器，用于安裝2.5寸硬盤

板載m-SATA接口（2.5寸硬盤接口與CF插槽及m-SATA接口只能3選1）

后走線板*多支持4個SATA接口，支持RAID 0，1，5，10

USB

前置 : 3×USB 3.0

后展：6xUSB 2.0

串口

*多支持四個串口

前面板一個RJ-45 RS-232/422/485端口

后走線板支持三個串口連接至后面板

聲卡

后面板支持高保真音頻信號端口

溫度

工作溫度： -20°C to +60°C,-40°C to +65°C (可選)

散熱

自帶風扇設計

操作系統

Winxp, XPE，Win7, WES7, Linux, VxWorks

板型

后置IO板

網口

雙千兆網絡

顯示

1xVGA

1xDVI-D

USB

4xUSB 2.0

串口

1xRJ-45

聲卡

1x聲卡（Line out,Mic in）

PS/2

1x PS/2

SATA

板載：3x SATA接口，1x m-SATA接口
