項目 規格

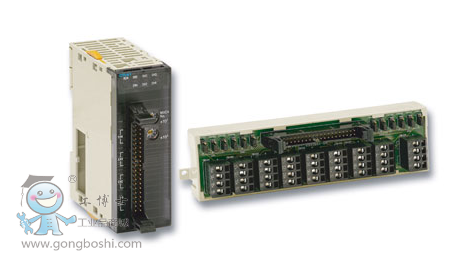

型號 CJ1W-PTS15
適用的控制器 CJ 系列
單元分類 CJ系列高功能I/O單元
安裝位置 CJ系列CPU裝置或CJ系列擴展裝置
*大單元數 40 (在容許電流消耗和功耗范圍內)
單元編號 00～95 (不能重復高功能I/O單元編號。)
使用CPU單元進行數據交換的區域 高功能I/O單元區域
(操作數據) 10字/單元
熱電偶輸入單元到CPU單元：
所有過程值、過程值報警(LL、L、H、HH)、轉換數據啟動標志、傳感器錯誤。
分配給高功能I/O單元的DM區域字
(設定參數) 100字/單元
CPU單元到熱電偶輸入單元：
溫度傳感器類型、輸入范圍(用戶設定)、過程值報警設定(L、H)、零/跨度調整值。
擴展控制/監控區域
字(擴展操作數據) 35字/單元
CPU單元到熱電偶輸入單元：
保持功能選擇啟動/復位、調整周期控制、控制位
熱電偶輸入單元到CPU單元：
調整周期警告/通知(對于每個輸入)、峰值和*低值、頂部和山谷值
擴展設定區域字
(擴展設定參數) 46字/單元
CPU單元到熱電偶輸入單元：
擴展設定區域設定、調整周期控制、峰值和*低值檢測、頂部和山谷檢測
溫度傳感器輸入輸出 2
溫度傳感器類型 可以為兩個輸入逐個設定傳感器類型、輸入范圍和定標， 每個都可以從B、E、J、K、L、N、R、S、T、U、WRe5-26、PL II和mV中選擇。
定標 要存儲在CIO區中已分配字的數據必須進行定標(使用用戶設定的*小值和*大值) (分別設定2點輸入)。例如， 數據可以按0%～100%存儲。.
CIO區中的數據存儲 通過按輸入范圍中的實際過程數據順序執行以下處理推導出的值將以四位十六進制(二進制值)
形式存儲在CIO區的已分配字中。
1) 平均值處理→ 2) 定標→ 3) 零/跨度調整→ 4) 輸出限制
精度 (25 °C) ±0.05% (取決于使用的傳感器和測量到的溫度。有關詳細信息， 請參見Catalog的“按傳感器類型和測量到的溫度范圍列出的精度”。)
溫度系數 ±0.01% /°C (對于電動勢的全定標。*)
分辨率 1/64000
冷接點補償錯誤 ±1°C， 20 ±10°C
*大信號輸入 ±120 mV
輸入阻抗 20 kΩ以上
輸入斷線檢測電流 0.1 μA(典型)
預熱時間 45 min
響應時間 100 ms(輸入0%～90%的運行時間， 適用于±100mV步進輸入， 且帶4個樣本的移動平均數)
轉換時間 10 ms/2 點輸入
將數據存儲在CPU單元中的*長時間 轉換周期 + 一個CPU單元周期
斷線檢測 在每個輸入檢測斷線并打開(ON) 斷線檢測標志。
硬件檢測時間： 大約0.5s以下
出現斷線時的過程值超范圍方向可以指定。(高： 115%的設定輸入范圍；低： -15%的設定輸入范圍)
功能 平均值處理(輸入過濾器) 計算指定數量的過程值(1～127) 的移動平均數， 并將該值存儲在CIO區中作為過程值。
過程值報警 可使用過程值4點報警(LL、L、H、HH)、報警磁滯和ON延時計時器(0～59s)
變化率計算 計算每個比較時間間隔(1～15s) 的變化量。
變化率報警 可使用變化率2點報警(L、H)、報警磁滯(與過程值報警共享) 和ON延時計時器(0～59s， 與過程值報警共享)
調整周期控制 執行零/跨度調整時， 日期內部記錄在單元中。在預設零/跨度調整周期和剩余通知天數已過時，(在擴展設定區域中分配)， 此功能將打開警告標志以通知應該重新調整。
峰值和*低值檢測 此功能將檢測*大(峰值) 和*小(*低值) 模擬量輸入值， 從分配給擴展控制/監控區域的保持啟動位(輸出) 打開(ON)， 直至關閉(OFF)， 并將其存儲在擴展控制/監控區域中。
頂部和山谷檢測 此功能將檢測模擬量輸入的頂部和山谷值， 從分配給擴展控制/監控區域的保持啟動位(輸出)
打開(ON)， 直至關閉(OFF)， 并將其存儲在擴展控制/監控區域中。
絕緣 在輸入控制信號之間， 以及輸入之間： 變壓器絕緣(電源)， 和光耦合器絕緣(信號)。
冷接點補償電路： 與輸入2無絕緣
絕緣電阻 輸入之間20MΩ (DC500V)
耐電壓 輸入之間： AC1,000V， 50/60Hz， 持續1分鐘， 漏電流10mA以下
外部連接 端子塊(可拆卸)
單元編號設定 通過正面板上的旋轉開關設定， 0～95。
指示燈 正面板上的四個LED指示燈(用于正常操作、在熱電偶輸入單元中檢測到錯誤、與CPU單元相關的錯誤以及使用外部電源)。
正面板連接器 傳感器輸入連接器端子塊(可拆卸)
對CPU單元周期時間的影響 0.3 ms
電流消耗 5 V DC，180mA以下
外部電源 DC24V +10%/-15% 60mA以下， 沖擊電流： 1ms時*大為20A
(外部DC24V電源必須被絕緣。)
外形尺寸 31 × 90 × 65 mm (W × H × D)
質量 150 g 以下
標準附件 兩個冷接點傳感器(安裝在端子塊中)
