特點：

大功率白色LED＋多重RGB處理，無須使用不同光源（發光波長）

采用單穩示教，即使是抖動的工件也能準確檢測

豐富的光纖單元，可根據工件或空間狀況進行選擇

放大器單元

導線引出型（2m）

分類	形狀	功能	型號
分類	形狀	功能	NPN輸出	PNP輸出
通用型		定時器響應速度切換	E3X-DAC11-S 2M	E3X-DAC41-S 2M
高功能型(2色同步判別)		通用型 + 2色同步判別 AND/OR輸出遠程設定	E3X-DAC21-S 2M	E3X-DAC51-S 2M
高功能型(4色判別*)		通用型+4色判別 AND/OR輸出存儲切換	E3X-DAC21B-S 2M	E3X-DAC51B-S 2M

* 可以通過外部輸入切換2個輸出部分的存儲單元，實現4色判別。

接插件型（需配備另售的省配線接插件。)

分類	形狀	功能	型號
			NPN輸出	PNP輸出
通用型		定時器響應速度切換	E3X-DAC6-S	E3X-DAC8-S

附件（另售）

省配線接插件（省配線接插件型必備）

種類	形狀	導線長度	芯線數	型號
母插件		2m	3芯	E3X-CN11
子插件		2m	1芯	E3X-CN12

訂購接插件型時的注意事項

光纖放大器未附帶接插件。
請參見右面的組合訂購。

光纖放大器			適用接插件(另售)
類型	NPN輸出	PNP輸出	母接插件	子接插件
通用型	E3X-DAC6-S	E3X-DAC8-S	E3X-CN11	E3X-CN12

例） 5套連接使用時

光纖放大器(5臺)

母接插件(1臺)

子接插件(4臺)

安裝支架

光纖放大器不附帶，請根據需要進行訂購。

形狀	型號	數量
	E39-L143	1

光纖放大器

類型		通用型	高功能型（2色同步判別）	高功能型（4色判別）
型號		E3X-DAC□-S (□：11/41/6/8)	E3X-DAC□-S (□：21/51)	E3X-DAC□B-S (□：21/51)
檢測距離		根據光纖單元的不同而不同。詳情請參見樣本
	檢測物體	反射型：11色標準色卡 *1、對射型：不透明或半透明體
光源(發光波長)		白色發光二極管(420～700nm)
檢測方式		C模式：RGB比率判別 (或I模式：任意RGB的光量判別、BLACK模式：通過RGB光量總和進行判別) *2
	注冊色數	1色	2色(同步判別)	4色(2色同步判別×2存儲單元)
電源電壓		DC12～24V±10% 波動(p-p) 10%以下
功耗		960mW以下(電源電壓24V時、消耗電流40mA以下)
控制輸出		集電極開路輸出型(NPN或PNP) 負載電源電壓：DC26.4V以下、負載電流：50mA以下(殘留電壓：2V以下)
控制輸出數		1輸出	2輸出
外部輸入*3(參見樣本)		――	遠程控制輸入	存儲庫切換輸入
保護回路		電源逆接保護、輸出短路保護、輸出逆連接保護
防止相互干擾		*多10臺(光通信控制方式)
響應時間	超高速模式 *4 高速模式標準模式高精度模式	動作、復位：各60μs 動作、復位：各300μs 動作、復位：各1ms 動作、復位：各4ms	動作、復位：各120μs 動作、復位：各600μs 動作、復位：各2ms 動作、復位：各8ms
靈敏度設定 (顏色注冊、容許范圍)		示教(1點示教/工件有無示教)或手動調整
功能	動作模式	一致時ON (與注冊顏色相同時ON) /不一致時ON (與注冊顏色不同時ON)
	定時器	定時器種類：OFF延時/ON延時/單觸發、定時時間：1ms～5s (可變)
	控制輸出	――	每個通道/AND/OR
	遠程控制	――	1點示教/工件有無示教 /歸零/投光OFF	存儲單元切換 (存儲單元A、B與存儲單元C、D 之間的切換)
	顯示切換 *5	一致度+閾值/余裕度+閾值/模擬柱形圖顯示/峰值+谷值等7種模式
	設定復位	初始復位(出廠狀態) /用戶復位(保存的狀態)		初始復位(出廠狀態)
	清零	有		無
指示燈		動作指示燈(橙色) /I模式指示燈(橙色)	各ch動作指示燈(橙色)
數字顯示		7段顯示(主顯示：紅色+輔顯示：綠色)
顯示方向		正常/可切換反向
使用環境照度		受光面照度白熾燈：3,000lx、太陽光：10,000lx
環境溫度范圍 *6		工作時：-25～+55°C、保存時：-30～+70°C (無結冰、結露)
環境濕度范圍		工作時、保存時：35～85%RH (無結露)
絕緣電阻		20MΩ以上(DC500V兆歐表)
耐電壓		AC1,000V 50/60Hz 1min
振動(耐久)		10～50Hz 雙振幅1.5mm X、Y、Z各方向2h
沖擊(耐久)		500m/s2 X、Y、Z各方向3次
保護結構		IEC60529規格 IP50 (保護罩安裝時)
連接方式		導線引出型(標準導線長2m)或省配線接插件(連接臺數：*多16臺)	導線引出型(標準導線長2m)
質量(包裝后)		導線引出型：約100g、省配線接插件型：約55g
材質	外殼	PBT
	罩蓋	聚碳酸酯
附件		使用說明書

*1. 檢測物體使用日本色研事業（株）生產的標準色卡230。

顏色名稱(標準11色)	芒塞爾標記
白色	N9.5
紅色	4R 4.5/12.0
黃紅色	4YR 6.0/11.5
黃色	5Y 8.5/11.0
黃綠色	3GY 6.5/10.0
綠色	3G 6.5/9.0
藍綠色	5BG 4.5/10.0
藍色	3PB 5.0/10.0
藍紫色	9PB 5.0/10.0
紫色	7P 5.0/10.0
紅紫色	6RP 4.5/12.5
(黑色)	(N2.0)

*2. 通過工件有無示教進行設定時，將自動從RGB比率（C模式） /光量判別（I模式）中選擇一個*佳的檢測方式。
色差小、以RGB比率進行檢測不穩定時，選擇光量判別（I模式）。
還可將檢測方式固定為C、I、BLACK模式中的任意一個。
*3. 有關輸入的詳情如下所示。

	接點輸入(繼電器、開關)	無接點輸入(晶體管)
NPN輸出	ON時： 0V短路(流出電流：1mA以下) OFF時：開路或Vcc短路	ON時： 1.5V以下(流出電流：1mA以下) OFF時：Vcc-1.5V～Vcc(漏電流： 0.1mA以下)
PNP輸出	ON時： Vcc短路5(吸入電流：3mA以下) OFF時：開路或0V短路	ON時： Vcc-1.5V～Vcc(吸入電流：3mA以下) OFF時：1.5V以下(漏電流： 0.1mA以下)

E3X-DAC□B-S存儲庫切換時間必須為300ms以上的脈沖寬度。
*4. 高速模式不能使用防相互干擾功能。檢測方式為光量判別（I模式）。
*5. 光量判別（I模式、BLACK模式）時，顯示的不是一致度，而是受光量。
*6. 連接使用時，使用環境溫度隨臺數（動作時）而異。
連接2臺時：－25～+55°C、連接3～10臺時：－25～+50°C、連接11～16臺時：－25～+45°C

省配線接插件

型號		E3X-CN11	E3X-CN12
額定電流		2.5A
額定電壓		50V
接觸電阻		20mΩ以下(DC20mV以下、100mA以下) 〔與光纖放大器本體連接以及與相鄰接插件連接(導線的導體電阻除外)〕
插拔(耐久)		50次(與光纖放大器本體連接或與相鄰接插件連接)
材質	外殼	PBT
	觸點	磷青銅/鎳底鍍金
質量(包裝)		約55g	約25g

檢測距離

螺紋型

對射型

檢出方向	尺寸	型號	檢測距離
			不透明體				(半透明體)*
			高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
直角	M4	E32-T11N 2M	150	110	95	50	30	22	18	16
直線		E32-T11R 2M

* 可充分發揮傳感器檢測能力的推薦檢測距離。

反射型

檢出方向	尺寸	型號	檢測距離
			白色畫紙				11色標準色卡(可相互判別)
			高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
直角	M3	E32-C31N 2M	7.7	6	4.8	2.1	1.6	1.2	.9	.7
直角	M6	E32-C11N 2M	35	26	22	9	7.5	5	4.5	3
直線	M3	E32-C31 2M	17	13	11	4.5	3.7	2.7	2.2	1.5
	M6	E32-D11R 2M	42	32	26	11	8.5	6	5	3.5
	M6	E32-CC200 2M	60	45	35	16	12	9	7	4

圓柱形

對射型

尺寸	檢出方向	型號	檢測距離
			不透明體				(半透明體)*
			高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
φ1.5	頂視	E32-T22B 2M	70	55	48	40	15	11	9	6
φ3	頂視	E32-T12R 2M	150	110	95	50	30	22	18	16
φ3	側視圖	E32-T14LR 2M	55	44	38	19	12	8.5	7	6.5

* 可充分發揮傳感器檢測能力的推薦檢測距離。

反射型

尺寸	檢出方向	型號	檢測距離
			白色畫紙				11色標準色卡(可相互判別)
			高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
φ1.5	頂視	E32-D22B 2M	8.8	6.7	5.8	2.1	1.8	1.3	1.1	.7
φ3		E32-D221B 2M	19	15	13	4.5	4.1	3	2.4	1.5
φ3		E32-D32L 2M	35	26	22	9	7.5	5	4.5	3

扁平型

對射型

檢出方式	型號	檢測距離
		不透明體				(半透明體)*
		高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
頂視	E32-T15XR 2M	150	110	95	50	30	22	18	16
側視圖	E32-T15YR 2M	55	44	38	19	12	8.5	7	6.5
平視	E32-T15ZR 2M

可充分發揮傳感器檢測能力的推薦檢測距離。

反射型

檢出方式	型號	檢測距離
		白色畫紙				11色標準色卡(可相互判別)
		高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
頂視	E32-D15XR 2M	42	32	26	11	8.5	6	5	3.5
側視圖	E32-D15YR 2M	10	7.5	6.5	2.5	2.1	1.5	1.3	.9
平視	E32-D15ZR 2M

套管型

對射型

檢出方向	型號	檢測距離
		不透明體				(半透明體)*
		高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
頂視	E32-TC200BR 2M	150	110	95	50	30	22	18	16

* 可充分發揮傳感器檢測能力的推薦檢測距離。

反射型

檢出方向	型號	檢測距離
		白色畫紙				11色標準色卡(可相互判別)
		高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
頂視	E32-DC200BR 2M	42	32	26	11	8.5	6	5	3.5

小光點反射

光點直徑	中心距離 (mm)	型號	檢測距離
			白色畫紙				11色標準色卡(可相互判別)
			高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
φ6	50	E32-L15 2M	40～80	40～80	40～80	40～80	40～55*	40～55 *	―	―

* 可判別藍色、藍紫色的距離為43～53mm。

大功率

對射型

檢出方向	開口角	型號	檢測距離
			不透明體				(半透明體)*
			高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
頂視	10°	E32-T17L 10M	4,300	3,200	2,800	1,400	900	600	500	460
側視圖	30°	E32-T14 2M	950	700	600	300	200	140	120	100
直角	12°	E32-T11N 2M+形E39-F1	1,000	750	650	340	220	150	130	110
頂視	12°	E32-T11R 2M+形E39-F1	1,000	750	650	340	220	150	130	110
側視圖	60°	E32-T11R 2M+形E39-F2	110	85	70	36	22	16	14	12
頂視	12°	E32-T11 2M+形E39-F1	1,000	750	650	320	200	150	120	110
側視圖	60°	E32-T11 2M+形E39-F2	180	140	120	60	38	28	22	20
頂視	12°	E32-T61-S 2M+形E39-F1	950	700	600	320	200	140	120	100
側視圖	60°	E32-T61-S 2M+形E39-F2	120	95	80	42	26	19	16	14

* 可充分發揮傳感器檢測能力的推薦檢測距離。

窄視野

對射型

檢出方向	開口角	型號	檢測距離
			不透明體				(半透明體)*
			高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
側視圖	4°	E32-T24S 2M	360	280	240	120	75	55	46	40
側視圖	4°	E32-T22S 2M	500	400	350	170	110	80	65	55

* 可充分發揮傳感器檢測能力的推薦檢測距離。

耐化學品/耐油

對射型

種類	檢出方向	型號	檢測距離
			不透明體				(半透明體)*
			高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
耐化學品/油	頂視	E32-T12F 2M	850	650	550	280	180	120	100	95
	頂視	E32-T11F 2M	550	420	360	180	110	80	70	60
	側視圖	E32-T14F 2M	100	80	70	35	22	16	13	12
耐化學品/油150℃	頂視	E32-T51F 2M	380	300	250	130	80	55	48	44

* 可充分發揮傳感器檢測能力的推薦檢測距離。

反射型

種類	檢出方向	型號	檢測距離
			白色畫紙				11色標準色卡(可相互判別)
			高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
耐化學品/油	頂視	E32-D12F 2M	22	17	15	6	4.9	3.5	2.9	2
僅電纜為耐化學品	頂視	E32-D11U 2M	42	32	26	11	8.5	6	5	3.5

耐彎型

對射型

尺寸	型號	檢測距離
		不透明體				(半透明體)*
		高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
φ1.5	E32-T22B 2M	70	55	48	40	15	11	9	6
M3	E32-T21 2M	70	55	48	40	15	11	9	6
M4	E32-T11 2M	190	140	120	60	40	28	24	20
方型	E32-T25XB 2M	55	42	36	30	11	8	7	4.5

* 可充分發揮傳感器檢測能力的推薦檢測距離。

反射型

尺寸	型號	檢測距離
		白色畫紙				11色標準色卡(可相互判別)
		高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
φ1.5	E32-D22B 2M	8.8	6.7	5.8	2.1	1.8	1.3	1.1	0.7
M3	E32-D21 2M
φ3	E32-D221B 2M	19	15	13	4.5	4.1	3	2.4	1.5
M4	E32-D21B 2M
M6	E32-D11 2M	42	32	26	11	8.5	6	5	3.5
方型	E32-D25XB 2M	14	10	9	3	3	2.1	1.7	1.1

耐熱

對射型

耐溫溫度	型號	檢測距離
		不透明體				(半透明體)*
		高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
150℃	E32-T51 2M	200	160	140	70	44	32	26	22
200℃	E32-T81R-S 2M	75	60	50	26	16	11	9.5	8.5
350℃	E32-T61-S 2M	120	95	80	42	26	19	16	14

* 可充分發揮傳感器檢測能力的推薦檢測距離。

反射型

耐熱溫度	型號	檢測距離
		白色畫紙				11色標準色卡(可相互判別)
		高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
150℃	E32-D51 2M	55	42	36	14	11	8.5	7	4.5
200℃	E32-D81R-S 2M	20	15	13	5	4	3	2.5	1.5
350℃	E32-D61-S 2M	20	15	13	5	4	3	2.5	1.5
400℃	E32-D73-S 2M	13	10	8.5	3.5	2.8	2	1.7	1.2

區域光束

對射型

類型	測量寬度	型號	檢測距離
			不透明體				(半透明體)*
			高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
區域	11mm	E32-T16PR 2M	240	180	150	80	50	36	30	26
	11mm	E32-T16JR 2M	200	160	130	65	44	30	26	22
	30mm	E32-T16WR 2M	360	280	240	120	75	55	46	40

* 可充分發揮傳感器檢測能力的推薦檢測距離。

反射型

類型	測量寬度	型號	檢測距離
			白色畫紙				11色標準色卡(可相互判別)
			高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
排列	11mm	E32-D36P1 2M	35	26	22	9	7.5	5	4.5	3

耐真空

對射型

耐熱溫度	型號	檢測距離
		不透明體				(半透明體)*
		高精度模式	標準模式	高速模式	高速模式	高精模式	標準模式	高速模式	高速模式
120℃	E32-T51V 1M	55	42	36	18	11	8.5	7	6
120℃	E32-T51V 1M+E39-F1V	280	200	180	90	55	42	35	30
200℃	E32-T84SV 1M	130	100	85	45	28	20	17	15

国内a级毛片-国内不卡1区2区-国内福利写真片视频在线观看-国内高清久久久久久久久-日本高清无吗-日本高清午夜色wwwσ

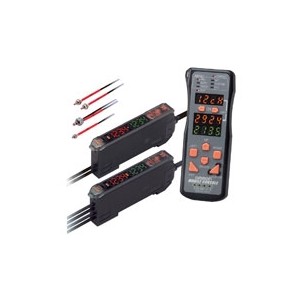

歐姆龍E3X-DAC6-S光纖傳感器
