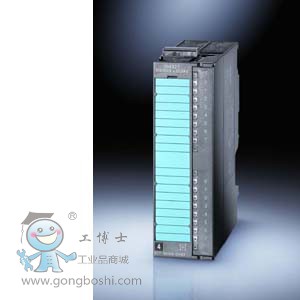

SIMATIC S7-300,模擬輸入 SM 331,電位隔離, 8 AE; +/-5/10V,1-5V,+/-20mA, 0/4 到 20mA,16 位, 單組(60V COM.), 4-Kanalbetrieb:10ms, 8-Kanalbetrieb:23-95ms, 1x 40極
技術數據
電源電壓 |
負載電壓 L+ |
● 額定值 (DC) |
24 V |
● 反極性保護 |
是 |
輸入電流 |
來自負載電壓 L+(空載),*大值 |
200 mA |
來自背板總線 DC 5 V,*大值 |
100 mA |
功率損失 |
功率損失,典型值 |
3 W |
模擬輸入 |
模擬輸入端數量 |
8 |
電壓輸入允許的輸入電壓(毀壞限制),*大值 |
75 V; 35 V 持續電壓,*大 1 s 內 75 V(占空比 1:20) |
電流輸入允許的輸入電流(毀壞限制),*大值 |
40 mA |
輸入范圍 |
● 電壓 |
是 |
● 電流 |
是 |
● 熱電偶 |
否 |
● 電阻溫度計 |
否 |
● 電阻 |
否 |
輸入范圍(額定值),電壓 |
● 0 至 +10 V |
否 |
● 1 V 至 5 V |
是 |
● 輸入電阻(1 V 至 5 V) |
10 M |
● 1 V 至 10 V |
否 |
● -1 V 至 +1 V |
否 |
● -10 V 至 +10 V |
是 |
● 輸入電阻(-10 V 至 +10 V) |
10 M |
● -2.5 V 至 +2.5 V |
否 |
● -250 mV 至 +250 mV |
否 |
● -5 V 至 +5 V |
是 |
● 輸入電阻(-5 V 至 +5 V) |
10 M |
● -50 mV 至 +50 mV |
否 |
● -500 mV 至 +500 mV |
否 |
● -80 mV 至 +80 mV |
否 |
輸入范圍(額定值),電流 |
● 0 至 20 mA |
是 |
● 輸入電阻(0 至 20 mA) |
250 |
● -10 mA 至 +10 mA |
否 |
● -20 mA 至 +20 mA |
是 |
● 輸入電阻(-20 mA 至 +20 mA) |
250 |
● -3.2 mA 至 +3.2 mA |
否 |
● 4 mA 至 20 mA |
是 |
● 輸入電阻(4 mA 至 20 mA) |
250 |
輸入范圍(額定值),熱電偶 |
● 類型 B |
否 |
● 類型 C |
否 |
● 類型 E |
否 |
● 類型 J |
否 |
● 類型 K |
否 |
● 類型 L |
否 |
● 類型 N |
否 |
● 類型 R |
否 |
● 類型 S |
否 |
● 類型 T |
否 |
● 類型 U |
否 |
● 類型 TXK/TXK(L) 符合 GOST |
否 |
輸入范圍(額定值),電阻溫度計 |
● Cu 10 |
否 |
● Ni 100 |
否 |
● Ni 1000 |
否 |
● LG-Ni 1000 |
否 |
● Ni 120 |
否 |
● Ni 200 |
否 |
● Ni 500 |
否 |
● Pt 100 |
否 |
● Pt 1000 |
否 |
● Pt 200 |
否 |
● Pt 500 |
否 |
輸入范圍(額定值),電阻 |
● 0 至 150 歐姆 |
否 |
● 0 至 300 歐姆 |
否 |
● 0 至 600 歐姆 |
否 |
● 0 至 6000 歐姆 |
否 |
導線長度 |
● 屏蔽,*大值 |
200 m |
輸入端的模擬值構成 |
測量原理 |
集成 |
集成和轉換時間/每通道分辨率 |
● 帶有過調制的分辨率(包括符號在內的位數),*大值 |
16 bit; 單極: 15/15/15/15 位;雙極: 15 位 + VZ/15 位 + VZ/15 位 + VZ/15 位 + VZ |
● 可參數化的集成時間 |
是; 23 / 72 / 83 / 95 ms |
● 基本轉換時間 (ms) |
10 ms(4 通道模式);95/83/72/23 ms(8 通道模式) |
● 對于干擾頻率 f1(單位 Hz)的干擾電壓抑制 |
400 / 60 / 50 Hz,400、60、50 Hz 組合 |
傳感器 |
信號傳感器連接 |
● 對于作為兩線制測量變送器時的電流測量 |
是; 附帶外部測量變頻器,電流供應,可以為測量變頻器附帶分離式供電 |
● 對于作為四線制測量變送器時的電流測量 |
是 |
誤差/精度 |
整個溫度范圍內的操作錯誤限制 |
● 電壓,與輸入范圍有關,(+/-) |
0.1 % |
● 電流,與輸入范圍有關,(+/-) |
0.1 % |
基本錯誤限制(25 °C 時的操作錯誤限制) |
● 電壓,與輸入范圍有關,(+/-) |
0.05 % |
● 電流,與輸入范圍有關,(+/-) |
0.05 % |
報警/診斷/狀態信息 |
診斷功能 |
是; 可參數化 |
報警 |
● 診斷報警 |
是; 可參數化 |
● 極限值報警 |
是; 所有通道可參數化(整個組件都支持循環報警) |
● 過程報警 |
是; 可參數化;通道 0 至 7(超出臨界值時),在循環末端 |
診斷信息 |
● 診斷信息可讀 |
是 |
診斷顯示 LED |
● 累積故障 SF(紅色) |
是 |
電位隔離 |
模擬輸入電位隔離 |
● 在通道和背板總線之間 |
是 |
絕緣 |
絕緣測試,使用 |
AC 500 V |
連接技術 |
需要的前置插頭 |
40 針 |
尺寸 |
寬度 |
40 mm |
高度 |
125 mm |
深度 |
117 mm |
重量 |
重量,約 |
272 g |
