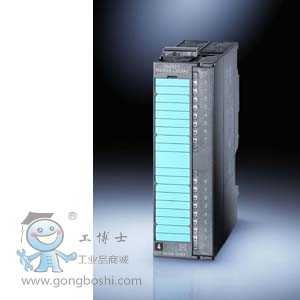

SIMATIC S7, 邏輯輸入/輸出SM 334, 非隔離,4 AI/2 AO, 20-POLIG,移除和插入帶有背板總線
技術數據
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| 輸入電流 |
| 來自電源電壓和負載電壓 L+（空載），*大值 |
110 mA |
| 來自背板總線 DC 5 V，*大值 |
55 mA |
| 功率損失 |
| 功率損失，典型值 |
3 W |
| 模擬輸入 |
| 模擬輸入端數量 |
4 |
| ● 電壓測量時 |
4 |
| 電壓輸入允許的輸入電壓（毀壞限制），*大值 |
20 V |
| 電流輸入允許的輸入電流（毀壞限制），*大值 |
40 mA |
| 循環時間（所有通道），*大值 |
5 ms |
| 輸入范圍 |
| ● 電壓 |
是 |
| ● 電流 |
是 |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
否 |
| ● 電阻 |
否 |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
是 |
| ● 輸入電阻（0 至 10 V） |
100 k |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是 |
| ● 輸入電阻（0 至 20 mA） |
50 |
| 模擬輸出 |
| 模擬輸出端數量 |
2 |
| 電壓輸出，短路保護 |
是 |
| 電壓輸出，短路電流，*大值 |
11 mA |
| 電流輸出，空載電壓，*大值 |
15 V |
| 輸出范圍，電壓 |
| ● 0 至 10 V |
是 |
| 輸出范圍，電流 |
| ● 0 至 20 mA |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的*小值 |
5 k |
| ● 電壓輸出端的電容負載，*大值 |
1 µF |
| ● 電流輸出端的*大值 |
300 |
| ● 電流輸出端的電感負載，*大值 |
1 mH |
| 導線長度 |
| ● 屏蔽，*大值 |
200 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），*大值 |
8 bit |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），*大值 |
8 bit |
| 起振時間 |
| ● 對于電阻負載 |
0.3 ms |
| ● 對于電容負載 |
3 ms |
| ● 對于電感負載 |
0.3 ms |
| 傳感器 |
| 信號傳感器連接 |
| ● 對于作為兩線制測量變送器時的電流測量 |
否 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.9 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.8 % |
| ● 電壓，與輸出范圍有關，(+/-) |
0.6 % |
| ● 電流，與輸出范圍有關，(+/-) |
1 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.7 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.6 % |
| ● 電壓，與輸出范圍有關，(+/-) |
0.5 % |
| ● 電流，與輸出范圍有關，(+/-) |
0.5 % |
| 報警/診斷/狀態信息 |
| 報警 |
否 |
| 診斷功能 |
否 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 在通道和背板總線之間 |
否 |
| 模擬輸出電位隔離 |
| ● 在通道和背板總線之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 連接技術 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
117 mm |
| 重量 |
| 重量，約 |
285 g |
