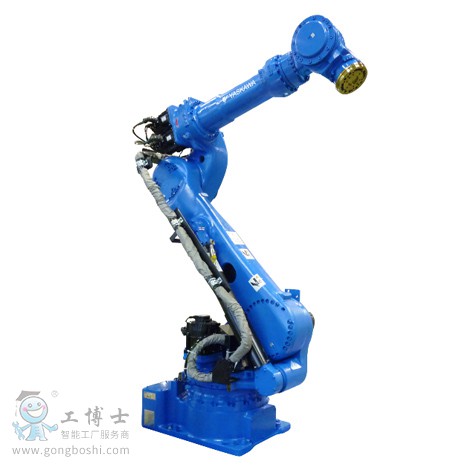

MS210
應對新型控制柜DX200擁有更高生產效率的多功能機器人
6軸垂直多關節
負載：225Kg
動態范圍：2702mm
控制柜：DX200
用途：點焊、搬運
特點：
通過新型減震控制實現高速化
擴大搭載點焊槍時動作范圍
機器人小型化，細長化實現高密度配置
提高負載質量，節省布線
| 機器人型號 |
MS210 |
| 適用控制柜 |
DX200 |
| 設置*1 |
F |
| 自由度 |
6 |
| 可搬質量 |
225kg*4 |
| 垂直伸長度 |
3393mm |
| 水平伸長度 |
2702mm |
| 重復定位精度*2 |
±0.2mm |
| 動作范圍 |
S軸（旋轉） |
-180° ~ +180° |
| L軸（下臂） |
-60° ~ +76° |
| E軸（肘） |
- |
| U軸（上臂） |
-147° ~ +90° |
| R軸（手腕旋轉） |
-360° ~ +360°*4 |
| B軸（手腕擺動） |
-125° ~ +125°*4 |
| T軸（手腕回轉） |
-360° ~ +360°*4 |
| *大速度 |
S軸（旋轉） |
120°/s |
| L軸（下臂） |
97°/s |
| E軸（肘） |
- |
| U軸（上臂） |
115°/s |
| R軸（手腕旋轉） |
145°/s |
| B軸（手腕擺動） |
145°/s |
| T軸（手腕回轉） |
220°/s |
| 容許力矩 |
R軸（手腕旋轉） |
1372N.m*4 |
| B軸（手腕擺動） |
1372N.m*4 |
| T軸（手腕回轉） |
735N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
145kg.m2*4 |
| B軸（手腕擺動） |
145kg.m2*4 |
| T軸（手腕回轉） |
84kg.m2 |
| 本體質量 |
1000kg |
| 電源容量*3 |
5.0kVA |
*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：無裝備電纜時的值。
