絕壓與表壓

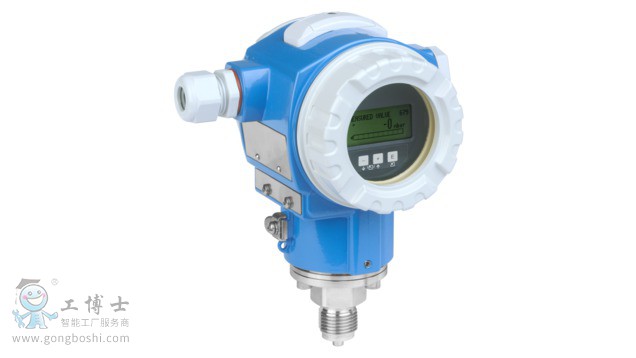

Cerabar PMC71
采用無油陶瓷傳感器的數字式壓力變送器，適用于氣體和液體測量
產品概述：
Cerabar PMC71數字式壓力變送器采用無油電容式陶瓷測量元件，主要用于過程工業和衛生行業，可測量液體和氣體的壓力、液位、體積和質量。PMC71使用耐真空陶瓷膜片，確保測量系統高度安全。量程可調，快速設定功能使調試更簡單，節省成本和時間。設計符合IEC61508標準，滿足SIL2/3功能安全要求。
優勢：
過載保護——高精度陶瓷傳感器 (99.9% Al2O3)。*適用于真空、腐蝕性和研磨性介質。
HistoROM®/M-DAT 記憶存儲單元，可回溯儀表設定與測量值
通過TÜV SÜD認證的IEC 61508標準，適用于SIL2/SIL3功能安全等級過程壓力監測（*小…*大…范圍
可選安裝閥組：并做打壓測試
應用領域：
雙腔室鋁或不銹鋼 (316L) 外殼
過程連接：始于 1.5" 螺紋, 法蘭, 卡箍式或衛生型過程連接
溫度范圍： -40 至 +150°C (-40 至 +302°F)
壓力范圍：+100mbar 至 +40bar (+1.5 至 +600psi)
精度范圍：±0.05%, "鉑金版" ±0.025%
國際防爆認證, WHG溢出保護, SIL, 衛生型認證, 船級認證
規格特征：
| 測量原理 |
絕壓和表壓 |
| 特點 |
數字式變送器，帶陶瓷傳感器
模塊化變送器
長期穩定性高
通過自診斷功能提升安全性
第二層過程安全柵 |
| 供電電壓 |
4...20mA HART
10.5...45V DC（非防爆）：
Ex ia：10.5...30V DC
PROFIBUS PA：
9...32 V DC（非防爆）
FOUNDATION Fieldbus：
9...32 V DC（非防爆）
|
| 參考測量精度 |
標準型：0.05%；
鉑金型：0.025% |
| 長期穩定性 |
0.05% URL /年 |
| 過程溫度 |
-20...150 °C
(-4...257 °F) |
| 環境溫度 |
-40...85 °C
(-40...185 °F) |
| 傳感器 |
100 mbar...40 bar
(1.5...600 psi)
表壓/絕壓
|
| 小可標定量程 |
25 mbar (3.63 psi)，絕壓/表壓 |
| 抗真空壓力 |
0 mbar abs.
|
| 大量程比 |
100:1 |
| 大過壓限定值 |
60 bar (900 psi) |
| 過程連接 |
螺紋：
G1/2...G2、R1/2、MNPT1/2...MNPT2
法蘭：
DN25...DN80、
ASME 1"...4"、
JIS 10K |
| 衛生型過程連接 |
Tri-Clamp卡箍
DIN11851
Varivent N
SMS
DRD |
| 過程膜片的材質 |
陶瓷 |
| 墊圈材質 |
Viton、EPDM、Chemraz、Kalrez、NBR |
| 填充液 |
無，干式傳感器 |
| 外殼材質 |
鑄鋁、
AISI 316L |
| 通信 |
4...20mA HART
PROFIBUS PA
FOUNDATION Fieldbus |
| 證書和認證 |
ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、EAC
|
| 安全認證 |
溢出保護WHG
SIL
|
| 設計認證 |
EN10204-3.1
|
| 衛生型認證 |
3A、EHEDG
|
| 船級認證 |
GL/ ABS
|
| 飲用水認證 |
NSF
|
| 特點 |
診斷功能 |
