azbil阿自倍爾 小口徑單座調節閥 HLS型
概述：

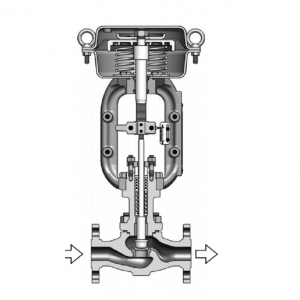

CV3000 系列 HLS 型小口徑單座調節閥是為重負荷工況而設計的。閥體結構緊湊，流體通道呈 S 流線型，壓降損失小，流通量大，可調范圍廣，流量特性精度高。閥芯可以選取寬泛的 Cv 值。閥座關閉性能符合 IEC 和JIS標準。調節閥配用多彈簧式薄膜執行機構，結構小、輸出力大。HLS型調節閥廣泛應用于高低溫，高壓場合下的小流量穩定控制。
標準技術參數:
閥 體
型 式
直通型，鑄造球閥
公稱尺寸
1/2, 3/4, 1 英寸
額定壓力
JIS 10K, 16K, 20K, 30K, 40K
ANSI Class 125, 150, 300, 600
JPI Class 125, 150, 300, 600
連接方式
法蘭連接：FF, RF, RJ, LG
槽溝面 （凹形）
嵌入式 （凹形）
焊接型：SW, BW
螺紋連接 : Rc
材 料
閥體、閥芯材料配套和工作溫度范圍，參考第 4 頁表 1
上 閥 蓋
普通型 （-17~230 ℃）
伸長 I 型
(-45~-17 ℃和 230~566 ℃）
伸長 II 型
整體鑄造型 （-100~-45 ℃）
焊接型 （-196 ~-100 ℃）
波紋管型
（工作溫度和壓力范圍，參照圖 2 ）
注 ) 工作溫度不要超過各種材料其特定的范圍。
壓蓋形式
螺栓壓緊式
填料 | 潤滑油
不用潤滑油的填料：
V 型 PTFE 或者 PTFE 編織填料
使用潤滑油的填料：
石棉編織填料，石墨填料
注 ) PTFE ：聚四氟乙烯
墊 片
型 式
平型，鋸齒型
材 質
碳 鋼 （S15C） ，不 銹 鋼 （SUS316， SUS316L，
SUS329J1），銅，鋁，鈦，哈氏 C，或可洛依合金 20
閥體、閥內件材料配套和工作溫度范圍 （℃）
