免配線型（Device Net 規格）

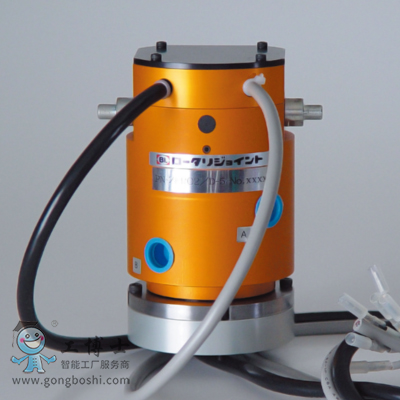

       ROTARY JOINT PN-ZERO系列

       是面向定位器及旋轉臺開發的旋轉連接器。在其輕巧、簡捷的機身中，配備了通用的電氣信號觸點和氣壓端口。實現360度無縫旋轉，不再受于轉動角度的限制，從而消除了電氣配線、氣壓配管相纏繞的困擾。請根據所需的電氣信號觸點數、種類選擇型號。



       ROTARY JOINT PN-ZERO系列



       特   點



       配備通用的電氣信號觸電和氣壓端口

       輕巧、簡捷的本體

       360度無縫旋轉（額定50rpm)

       模擬信號觸點6個~36個以外，還支持免配線系統（Device Net、UNI-WIRE、CC-Link）

       CC-Link（PN-ZERO 2/C-4）



       導入的優點



       旋轉方向、角度的限制消失，不回到基準點就能達到生產的效率化。

       斷線、管道破損等故障消失，可以減少生產停止的問題、維護所需的成本、時間的節省。





       定位器等旋轉軸部

       縱向旋轉式、橫向旋轉式的復數夾具軸部

       其它正逆旋轉物的

       主要規格

規格/型號					PM-ZERO　2/D-5、2/U-6、2/C-4
旋轉角度					360度無縫旋轉 （ 正轉逆轉兩用 ）
外形尺寸					請參照主體部分外形尺寸
產品重量					約3.0kg
旋轉力矩（運轉中）					約500Ncm
旋轉速度	（max.)				100rpm
	（額定）				50rpm
接續通用性	電氣信號	極數	免配線		各免配線的規格極數
			備用電線		PN-ZERO 2/D-5：5極 PN-ZERO 2/U-6：6極 PN-ZERO 2/C-4：4極
		觸點容量（max.）			2A連續（AC100V/DC100V)
		連接	旋轉側	免配線	始終連接(請根據顧客的規格要求方法連接）
				備用電線	插入型端子 （ NICHIFU ） PC-2005M(請顧客自行準備:PC-2005F)
			固定側	免配線	始終連接(請根據顧客的規格要求方法連接）
				備用電線	插入型端子 （ NICHIFU ） PC-2005M(請顧客自行準備:PC-2005F)
	氣壓	端口數			2本
		管道直徑			φ14.4mm
		使用壓力范圍			0～0.98MPa(0～10kgf/cm2)
		固定側安裝			連接螺絲(Rc3/8)
		旋轉側安裝			連接螺絲(Rc3/8)
