主要特長

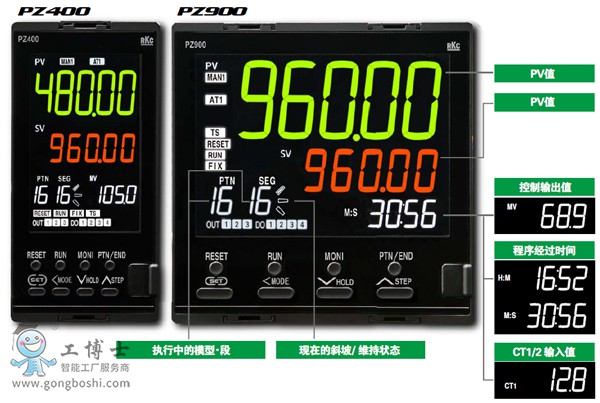

現在的狀態一目了然
■大型液晶熒幕可同時顯示多樣信息，清楚顯示運轉狀態。

■程序正確運行與否一目了然。實現操作簡單(直接設定按鍵)

■可將常用設定設定于快捷鍵。實現方便快捷操作，并且防止使用者誤操作。
對照裝置由儀表自身設



■ 在程序控制器搭載了許多等級PID 功能。控制器自動進行演算，設定各個等級。
即使沒有高度的知識，控制器也自動的完成初期設定。
初期安裝簡單可迅速對應儀表的更換

 ■全機型皆搭載專用通訊接口，方便現場操作員維護與是定。

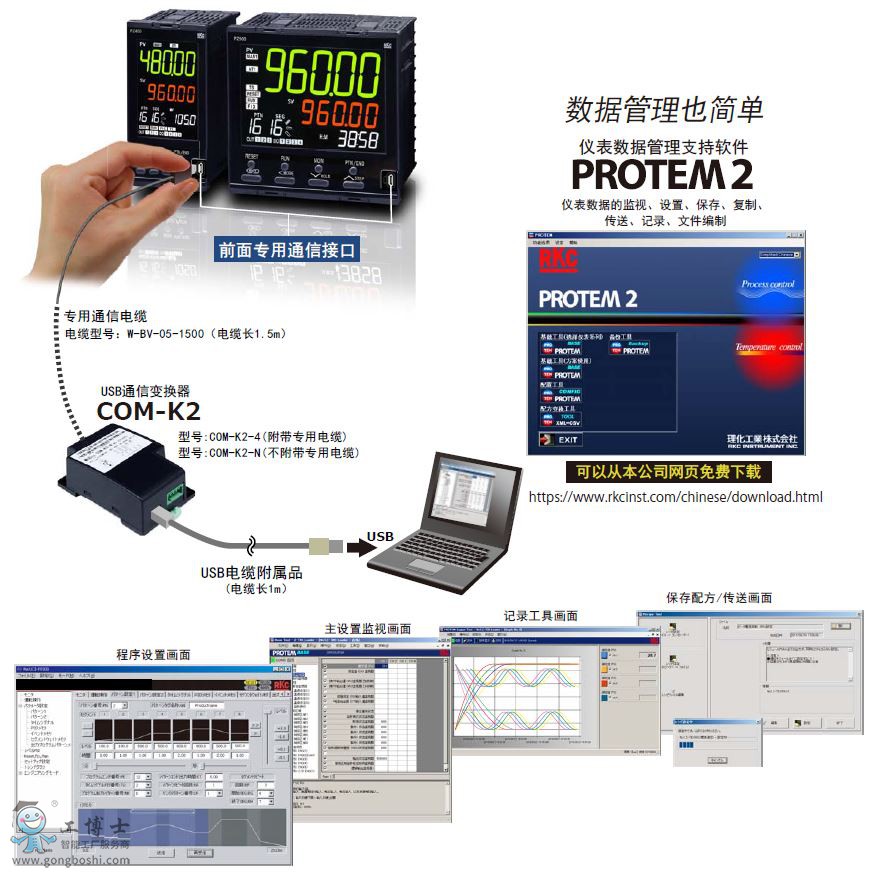

■可搭配使用PROTEM 2來管理設定控制器及數據采集。逼近上位系列的功能可對應各種解決方案



■16段×16模型。 模型連接*多可實現256段程序。

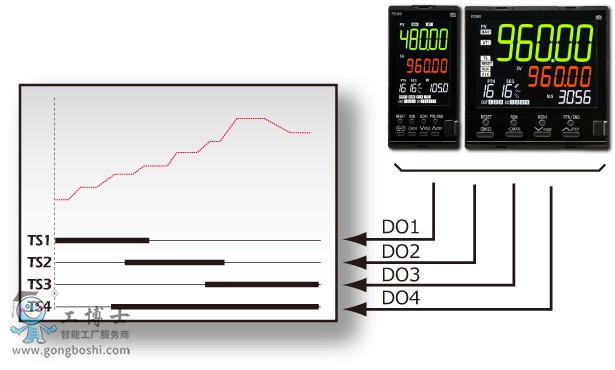

       ■每樣式*多可分別設定4點時間訊號。而且，如使用邏輯演算的話，在DO1點可*大 設定4點，可對應復雜的外部順序控制。

主要規格

• 輸入點數：1點
• 輸入種類（通用輸入）※請參照輸入值范圍代碼表

1）溫度電流低電壓輸入類

熱電偶：K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ, PR40-20, U, L

測溫電阻：Pt100, JPt100 (3線式）

直流電壓（低）：DC0～10mV, DC0～100mV

2）高電壓輸入類

DC0～1V, DC0～5V, DC1～5V, DC0～10V, DC-5～+5V, DC-10～+10V

3）電流輸入類

DC0～20mA, DC4～20mA

• 取樣周期：0.05秒
• 測量精度：±(顯示值的0.1%+1digit)　※根據輸入范圍不同有所差異
• 程序控制功能

1）模型記憶數：*多16模型

2）段數：*多16段　※模型連接*多可實現256段程序

3）單段時間 ：0小時0分199小時59分或0分0秒199分59秒 ※沒有時間限制

4）附加功能：剩余時間顯示(單段剩余時間/單模型剩余時間）

• 時間訊號（4點）DO1～4（DO2～4為選配)：請指定DO分配
• 輸出１（OUT1）※控制事件加熱器斷線功能控制回路斷線警報模擬訊號輸出等

1）繼電器接點輸出：1c接點　※耐久型繼電器

2）SSR電壓脈沖輸出：DC0/12V

4）電流輸出：DC0～20mA, DC4～20mA

5）連續電壓輸出：DC0～5V, DC1～5V, DC0～10V

6）晶體管輸出：允許負荷電流　100 mA

• 事件/警報功能（4點）：OUT1～3、DO 1～4可任意分配設定
• 模擬訊號輸出功能（1點）：OUT1～3可任意分配設定
• 專用通信功能：通信方式　RS-232C

＜選配規格＞

• 輸出2（OUT2）※控制事件加熱器斷線功能控制回路斷線警報模擬訊號輸出等

1）繼電器接點輸出：FZ100　1a接點　※耐久型繼電器

2）SSR電壓脈沖輸出：DC0/12V

3）電流輸出：DC0～20mA, DC4～20mA

4）連續電壓輸出：DC0～5V, DC1～5V, DC0～10V

5）晶體管輸出：允許負荷電流　100 mA

• 輸出3（OUT3）※通用輸出

※控制事件加熱器斷線功能控制回路斷線警報模擬訊號輸出等

1）SSR電壓脈沖輸出：DC0/14V

2）電流輸出：DC0～20mA, DC4～20mA

• 數字輸出（*多4點）DO1～4：繼電器接點輸出　1a接點　※DO1為標配
• 事件輸入（*多6點）：RUN、RESET、正/逆動作切換、HOLD/HOLD解除、STEP、AT ON/OFF、  設定DATA UNLOCK/LOCK、聯鎖解除、 峰值／谷值解除
• 加熱器斷線警報用CT輸入：*多2點
• 開度反饋電阻輸入（FBR）：100～10kΩ（標準135Ω）
• 通訊功能：通訊方式　RS-485 / RS-422A

＜一般規格＞

• 電源電壓（額定）：AC100～240V、AC/DC24V
• 使用環境溫度：-10～+55℃
• 質量：PZ400　約221g　　　PZ900　約291g

• 安全規格：UL　UL61010-1

cUL　CAN/CSA-22.2 NO.61010-1

CE：低電壓指令（LVD）EN61010-1

 EMC指令　EN61326-1



RCM　EN55011
