介紹

NPort®5600-8-DTL 設備聯網服務器可通過透傳方式將 8 臺串口設備輕松接入以太網絡，用戶只需進行基本配置即可將現有串口設備連接至網絡。用戶集中管理串口設備的同時，也可通過網絡分散管理主機。NPort®5600-8-DTL 設備聯網服務器比 19 英寸機架式產品小巧，特別適合需要額外串口卻無法進行導軌安裝的應用場合。



適合 RS-485 應用的簡便設計

NPort®5650-8-DTL 設備聯網服務器提供 1 kΩ 和 150 kΩ 上拉/下拉電阻和 120 Ω 終端電阻可選。在某些嚴苛環境中，可能需要采用終端電阻來消除串口信號的反射。使用終端電阻時，必須正確設置上拉/下拉電阻，以避免電子信號受損。由于任何電阻值都無法兼容所有環境，因此，NPort®5600-8-DTL 設備聯網服務器配有 DIP 開關，方便用戶手動調節串口的終端電阻和上拉/下拉電阻的電阻值。



LED 指示燈簡化維護

系統、串口 Tx/Rx 和以太網 LED 指示燈（位于 RJ45 接頭上）提供了實用的基本維護工具，可幫助工程師分析現場問題。NPort®5600 的 LED 燈不僅可顯示當前的系統和網絡狀態，還可以幫助現場工程師監控所連接的串口設備狀態。

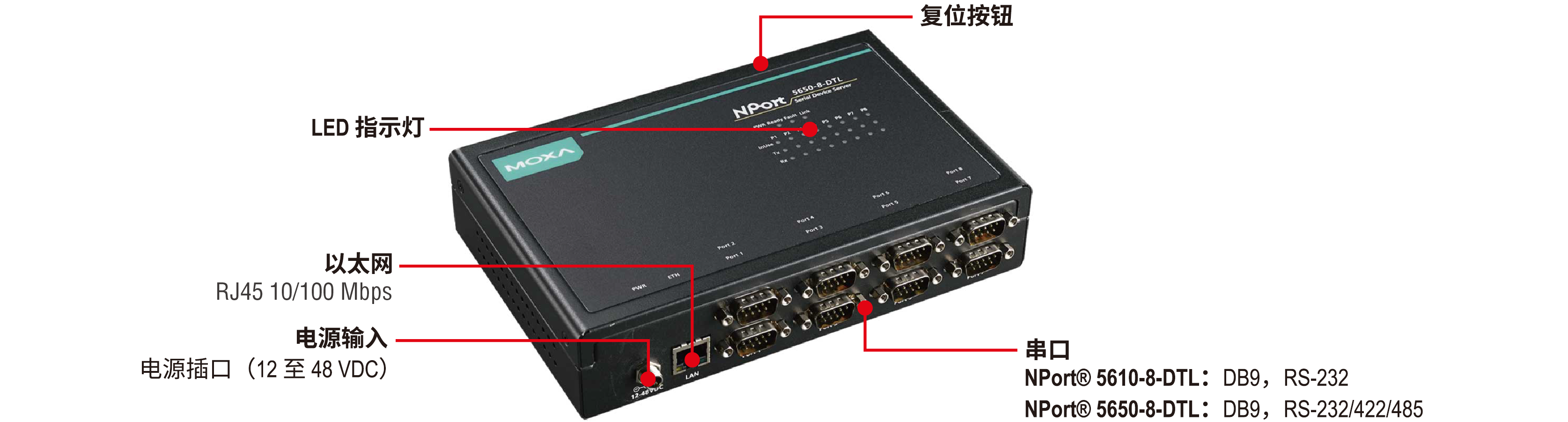

外觀
