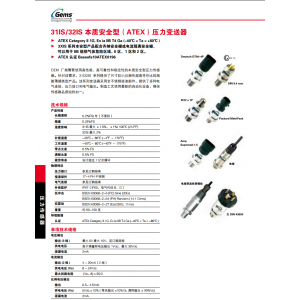

資料下載   31IS 32IS捷邁壓力傳感器新資料1895407 1837.pdf

GEMS捷邁31IS/32IS OEM 廠商需要使用高性能、高可靠性和穩定性的本質安全型壓力傳感器。針對該需求，31/32IS 系列提供了尺寸較小且擁有超高性價比的濺射薄膜類型產品。該系列變送器采用全不銹鋼接液部件，提供了多種電氣連接、壓力接口和電氣輸出。制造工藝使用新的自動化設備，確保傳感器品質始終如一。
ATEX Category II 1G, Ex ia IIB T4 Ga (-40℃ < Ta < +80℃ ) ▲
3XIS 系列本安型產品配合齊納安全柵或電流隔離安全柵， ▲
可以用于 IIB 組別氣體危險區域， 0 區、1 區和 2 區。
ATEX 認證 Baseefa10ATEX0196 ▲技術規格
GEMS捷邁31IS/32IS本質安全型壓力變送器產品性能
長期漂移 0.2%FS/ 年（不累積）
精度 0.25%FS
溫度影響 31IS 大 ±1.5%，±1%/ 100℃ (212F)
32IS 大 2%
補償溫度 -20℃～ 80℃ (-4F ～ 176F)
工作溫度 -40℃～ 80℃ (-40F ～ 176F)
零點允差 0.5% FS
滿程允差 0.5% FS
疲勞壽命 設計超過 1 億次循環
物理特征
壓力接口 參見訂購指南
接液部件 17-4 PH 不銹鋼
電氣連接 參見訂購指南
外殼防護 IP67（IP65，電氣代碼 B、G）
抗沖擊 BSEN 60068-2-6 (FC) Sine (20G)
BSEN 60068-2-64 (FH) Random (14.1 Grms)
抗震動 BSEN 60068-2-27 (Ea) (50G, 11ms)
重量 約 50-150 克
環境數據
認證 ATEX Category II 1G, Ex ia IIB T4 Ga (-40℃ < Ta < +80℃ )
GEMS捷邁31IS/32IS本質安全型壓力變送器單項技術規格
電壓輸出
輸出 (3 線 ) 小 0V 大 10V，見訂購指南
供電電壓 高于滿量程電壓輸出 1Vdc，大 30Vdc
源漏電流 2mA
電流輸出
輸出 (2 線 ) 4 - 20mA（2 線）
供電電壓 (Vs) 8 - 24Vdc
大回路電阻 (Vs- 8) x 50Ω
比例電壓輸出
輸出 0.5- 4.5Vdc
供電電壓 (Vs) 5Vdc±10% ( 零點輸出 =10%Vs, 滿程輸出 = 90%Vs)
源漏電流 2mA

GEMS捷邁31IS/32IS本質安全型壓力變送器
