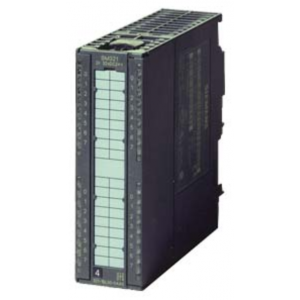

電源電壓 |
負載電壓 L+ |
● 額定值 (DC) |
48 V |
● 允許范圍,下限 (DC) |
48 V |
● 允許范圍,上限 (DC) |
125 V |
輸入電流 |
來自背板總線 DC 5 V,***大值 |
40 mA |
功率損失 |
功率損失,典型值 |
4.3 W |
數字輸入 |
數字輸入端數量 |
16 |
輸入特性符合 IEC 61131,類型 1 |
是 |
可同時控制的輸入端數量 |
所有安裝位置 |
— ***高可達 60 ℃,***大值 |
8; 6 @ Ue 146 V |
— ***高可達 70 °C,***大值 |
6; 4 @ Ue 146 V |
水平安裝位置 |
— ***高可達 50 ℃,***大值 |
8 |
— ***高可達 60 ℃,***大值 |
8; 6 至 Ue 146 V |
輸入電壓 |
● 輸入電壓類型 |
DC |
● 額定值 (DC) |
48 V; 48 V DC 至 125 V DC |
● 對于信號“0” |
-146 V DC 至 15 V DC |
● 對于信號“1” |
30 V DC 至 146 V DC |
輸入電流 |
● 對于信號“1”,典型值 |
3.5 mA |
輸入延遲(輸入電壓為額定值時) |
對于標準輸入端 |
— 可參數化 |
否 |
— 從“0”到“1”時,***小值 |
0.1 ms |
— 從“0”到“1”時,***大值 |
3.5 ms |
— 從“1”到“0”時,***小值 |
0.7 ms |
— 從“1”到“0”時,***大值 |
3 ms |
導線長度 |
● 屏蔽,***大值 |
1 000 m |
● 未屏蔽,***大值 |
600 m |
傳感器 |
可連接傳感器 |
● 雙線傳感器 |
是 |
— 允許的閉路電流(雙線傳感器) ***大值 |
1 mA |
報警/診斷/狀態信息 |
報警 |
否 |
診斷功能 |
否 |
報警 |
● 診斷報警 |
否 |
● 過程報警 |
否 |
診斷顯示 LED |
● 累積故障 SF(紅色) |
否 |
● 數字輸入狀態顯示(綠色) |
是 |
電位隔離 |
數字輸入電位隔離 |
● 在通道之間 |
否 |
● 在通道之間,分組點數 |
8 |
● 在通道和背板總線之間 |
是; 光電耦合器 |
絕緣 |
絕緣測試,使用 |
DC 1500 V |
標準、許可、證書 |
CE 標記 |
是 |
UL 許可 |
是; File E239877 |
RCM(原 C-TICK) |
是 |
KC 許可 |
是 |
EAC(原 Gost-R) |
是 |
軌道應用 |
● EN 50155 |
是; 章節 4、5 和 12;無其他適用協議;T1,類別 1,等級 A/B,EN 50155:2007(參見 SIOS 條目 109755985) |
環境要求 |
運行中的環境溫度 |
● ***小值 |
-25 °C; = Tmin |
● ***大值 |
70 °C; = Tmax;如果根據 EN50155 在軌道車輛上使用,測得的溫度范圍 -25 ... +55 ℃ (T1) 或 60 °C @ UL/ULhaz/ATEX/FM use 有效 |
運輸/儲存時的環境溫度 |
● ***小值 |
-40 °C |
● ***大值 |
70 °C |
參考海平面的運行高度 |
● ***大海拔安裝高度 |
2 000 m |
● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax |
相對空氣濕度 |
● 帶凝露,已通過 IEC 60068-2-38 檢驗,***大值 |
100 %; RH,包括凝露/凍結(在凝露狀態下不得調試) |
堅實性 |
用于地點位置固定的工業設備 |
— 對生物活性物質具有耐受性,符合 EN 60721-3-3 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子(不包括動物群體),3B3 級設備可訂購 |
— 對化學活性物質具有耐受性,符合 EN 60721-3-3 |
是; 3C4 級 (RH < 75 %),包括符合 EN 60068-2-52 的鹽霧(清晰度 3);* |
— 對機械活性物質具有耐受性,符合 EN 60721-3-3 |
是; 3S4 級,包括沙子、粉塵;* |
用于陸地車輛,有軌機動車和特殊汽車 |
— 對生物活性物質具有耐受性,符合 EN 60721-3-5 |
是; 5B2 級霉菌孢子、真菌孢子、蘑菇孢子(不包括動物群體),5B3 級設備可訂購 |
— 對化學活性物質具有耐受性,符合 EN 60721-3-5 |
是; 5C3 級 (RH < 75 %),包括鹽霧,符合 EN 50155 (ST2) ;* |
— 對機械活性物質具有耐受性,符合 EN 60721-3-5 |
是; 5S3 級,包括沙子、粉塵;* |
用于船上 / 海上 |
— 對生物活性物質具有耐受性,符合 EN 60721-3-6 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子(不包括動物群體),6B3 級設備可訂購 |
— 對化學活性物質具有耐受性,符合 EN 60721-3-6 |
是; 6C3 級 (RH < 75 %),包括符合 EN 60068-2-52 的鹽霧(清晰度 3);* |
— 對機械活性物質具有耐受性,符合 EN 60721-3-6 |
是; 6S3 級,包括沙子、粉塵;* |
可應用于工業過程技術 |
— 對化學活性物質具有耐受性,符合 EN 60654-4 |
是; 3 級(三氯乙烯除外) |
— 環境條件適用于過程系統、測量系統和控制系統,符合 ANSI/ISA-71.04 |
是; A/B 組 GX 級(三氯乙烯除外;有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值);LC3 級(鹽霧)和 LB3 級(油) |
備注 |
— 有關環境條件分類的說明,符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時,隨附的插頭蓋板必須保留在未占用的接口上! |
連接技術 / 標題 |
需要的前置插頭 |
20 針 |
尺寸 |
寬度 |
40 mm |
高度 |
125 mm |
深度 |
120 mm |
重量 |
重量,約 |
200 g |
