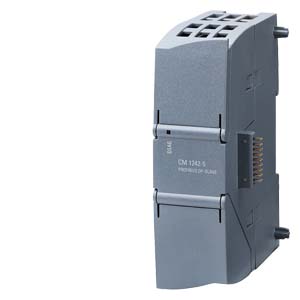

西門子PLC 6GK7242-5DX30-0XE0 通訊模塊 CM 1242-5
| 產品類型名稱 |
CM 1242-5 |
 |
通信模塊 CM 1242-5； 用于連接 SIMATIC S7-1200 在 PROFIBUS 上作為 DP 從站模塊。 |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
9.6 kbit/s ... 12 Mbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
0 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
1 |
| ● 適用于電源 |
0 |
| 電氣連接規格 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
9 針 Sub-D 插口 (RS485) |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / 1 / 來自背板總線 |
5 V |
| 消耗電流 |
|
| ● 來自背板總線 / DC 時 / 5 V 時 / 典型 |
0.15 A |
| 損耗功率 [W] |
0.75 W |
| 環境條件 |
| 環境溫度 |
|
| ● 在垂直安裝時 / 運行期間 |
0 ... 45 °C |
| ● 在水平安裝時 / 運行期間 |
0 ... 55 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
緊湊型模塊 S7-1200 一倍寬 |
| 寬度 |
30 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 凈重 |
0.115 kg |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● S7-300 異型導軌安裝 |
否 |
| ● 墻壁安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 模塊數量 |
|
| ● 每個 CPU / ***大值 |
3 |
| 功率數據 / PROFIBUS DP |
| 服務 / 作為 DP 從站 |
|
| ● DPV0 |
是 |
| ● DPV1 |
是 |
| 數據量 |
|
| ● 輸入端的地址區的 / 作為 DP 從站 / 總計 |
240 byte |
| ● 輸出端的地址區的 / 作為 DP 從站 / 總計 |
240 byte |
| 功率數據 / 遠程控制 |
| 協議 / 支持 |
|
| ● TCP/IP |
否 |
| 產品功能 / 管理，配置，項目組態 |
| 組態軟件 |
|
| ● 需要 |
STEP 7 基礎版/專業版 |
| 標準，規格，許可 / 危險環境 |
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 |
是 |
