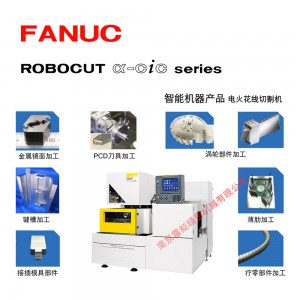

一、設備的型號、規格、參數及性能
1、設備的主要技術參數:
2、設備型號
|
α-C400iC
|
α-C600iC
|
設備規格
|
400mm×300mm
|
600mm×400mm
|
工作臺
|
尺寸
|
626mm×441mm
|
898mm×620mm
|
承載
|
500Kg
|
1000Kg
|
行程
|
X軸
|
400mm
|
600mm
|
Y軸
|
300mm
|
400mm
|
Z軸
|
255mm
|
310mm
|
斜度
|
±30°/80mm
|
±30°/150mm
|
輔助行程
|
U軸
|
±60mm
|
±100mm
|
V軸
|
±60mm
|
±100mm
|
3、設備的主要技術參數:
1) *大切割效率:330mm2/min
2) 機床消耗功率:13KVA ;
3) 電極絲直徑:Ф0.10~Ф0.30mm;
4) 走絲速度:<15 M/min ;
5) *佳粗糙度:Ra≤0.19μm;
6) 精度(按JIS標準):
X軸的定位精度:±0.0015mm ;
X軸的重復定位精度:±0.001mm ;
Y軸的定位精度:±0.0015mm ;
Y軸的重復定位精度:±0.001mm ;
U、V軸的定位精度:±0.005mm ;
U、V軸的重復定位精度:±0.003mm ;
7) 高速自動穿線AWF功能(10秒循環,0.10細線可自動穿線)
上述精度指標的校準已在日本工廠完成,以日本工廠出具的出廠精度報告為準。
二、機床的配置功能組成
1、機床結構:
(1) 高強度**鑄鐵床身;
(2) 錐度機構;
(3) X、Y軸滾珠絲杠和精密直線導軌及交流伺服電機,U、V、Z軸交流伺服電機;
(4) **電控系統,高速無電解電源(高頻交流電源);(變頻器→控制噴水馬達)
(5) 過濾系統及溫控裝置,配置日本原裝大金變頻冷水機。
(6) FANUC Series 31i-WB控制系統;(數控系統)
(7) 線切割工作液箱,格蘭富變頻水泵;
2、CNC系統的配置組成功能及其技術性能:
(1) CNC的硬件組成:
(A) 日本原產FANUC Series 31i-WB系統;
(B) 存儲卡,硬盤;
(C) 配置以太網和USB接口;
(D) 15″觸摸液晶;
(E) RS232接口,USB鼠標接口;
(F) 系統接口。
(2) CNC的軟件組成及操作平臺:
操作平臺為windows系統。
(3) 系統配置功能:
(A)坐標系:*對坐標、相對坐標,;
(B)圖形坐標變換、縮放、旋轉功能,圖形跟蹤顯示功能;
(C)直線、圓弧納米插補功能;
(D)錐度加工功能;
(E)短路、斷絲處理功能;
(F)停電記憶功能,加工結束自動停機功能;
(G)自動對端面、對中心功能;
(H)自動加過渡圓弧功能(任意);
(I)菜單技術、自動編程功能;
(J)數據傳輸;
(K)配備電火花線切割專業加工工藝的***系統;
(L)三維坐標旋轉功能(不含探針系統);
(M)Z軸步距補償功能;
(4) CNC系統的技術性能:
(A)5軸數控,5軸4個CNC軸聯動;
(B)錐度加工及補償功能,加工錐度標準±30°(400iC-80mm/600iC-150mm/C800iB-150mm);
(5) CNC系統運行環境:
(A)溫度范圍:5-30℃,*佳溫度20±0.5℃;
(B)相對濕度:40%-80%RH以下;
(C)機床周圍無振源、無粉塵;
3、機床運行環境:
電網標準:電壓200V(-10%~10%),頻率50HZ;13KVA.
(機器內部有信號防干擾設計)
