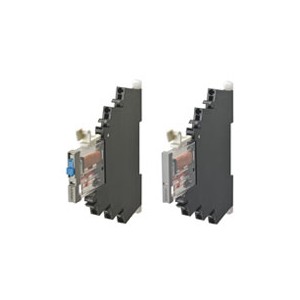

額定規格

操作線圈



額定電壓	額定電流			動作電壓	復位電壓	消耗功率		***大容許電壓
	AC		DC	額定電壓的比例		AC(VA)	DC(mW)	額定電壓的比例
	50Hz	60Hz
DC12V	─	─	27.9mA	80%以下 *	10%以上	─	約300mW	110%
DC24V	─	─	13.5mA			─	約300mW
AC/DC24V	12.5mA	12.6mA	12.6mA			約0.5VA	約300mW
AC/DC48V	5.9mA	6.1mA	5.2mA			約0.4VA	約250mW
AC100V	5.9mA	6.0mA	─			約0.8VA	─
AC110V	5.9mA	5.9mA	─			約0.8VA	─
AC200V	3.6mA	4.3mA	─			約1.7VA	─
AC230V	3.8mA	4.5mA	─			約1.7VA	─



注.動作特性指的是使用環境溫度為23℃時的值。
*使用電壓僅限上下反向安裝時為85％以下。（上下反向：機械指示燈朝向地面的方向）

開關部（接點部）



項目	標準型 (G2RV-SR700、500、701、501)		微小負載用 (G2RV-SR700-AP、500-AP)*2
接點構成	1c
負載	電阻負載 (cosφ=1)	電感負載 (cos=0.4L/R=7ms)	電阻負載 (cosφ=1)
額定負載	AC250V 6A DC30V 6A	AC250V 2.5 A DC30V 2A	AC30V 50mA DC36V 50mA
額定通電電流	6A		50mA
***大開關電壓	AC440V、DC125V		AC30V、DC36V
***大開關電流	6A		50mA
***大開關功率	1,500VA180W	500VA60W	─
故障率 P水準(參考值) *1	DC5V 10mA		DC100mV 1mA



*1. P水準:λ60=0.1×10^-6/次
此值為開關頻率120次/min時的值。
*2. 鍍金層遭到破壞時，數值將與標準型相同。

性能



項目		標準型 (G2RV-SR700、500、701、501)	微小負載用 (G2RV-SR700-AP、500-AP)
接觸電阻 *		100mΩ以下
動作(設置)時間 *		20ms以下
復位時間 *		AC、AC/DC：40ms以下 DC：20ms以下
***大開關頻率		機械：18,000次/h 電氣：1,800次/h(額定負載)
絕緣電阻		1,000MΩ以上(DC500V時)
耐電壓		線圈和接點之間：AC4,000V 50/60Hz 1min 同極接點之間：AC1,000V 50/60Hz 1min
振動		耐久：10～55～10Hz 單振幅0.50mm(雙振幅1.0mm) 誤動作：10～55～10Hz 單振幅0.50mm(雙振幅1.0mm)
沖擊		耐久：1,000m/s2 誤動作：勵磁 200m/s2、無勵磁 100m/s2
耐久性 *	機械	500萬次以上
	電氣	a接點：7萬次以上 b接點：5萬次以上	500萬次以上
使用環境溫度		動作中：－40～＋55℃（但不可結冰結露）
使用環境濕度		動作中：5～85%RH
質量		約30g
接點材質		銀合金	銀合金+鍍金



注.上述值為初始值。
*使用環境溫度為23℃時的值。

國際標準認證額定值

UL （文件No.E41643）



型號	極數	操作線圈額定值	接點額定規格	試驗次數
G2RV-SR系列	1c	DC12～48V AC24～230V	AC250V 6A(電阻負載) DC30V 6A(電阻負載) AC400V 2A(電阻負載)*	6,000次



*負載電壓超過AC250V時，請間隔12mm以上或使用分離板（XW5Z-EP12）安裝。

TÜV(文件No. R50327609、EN 61810-1)



型號	極數	操作線圈額定值	接點額定規格	試驗次數
G2RV-SR系列	1c	DC12、24V AC/DC24、48V AC100、110、200、230V	AC250V 6A(電阻負載) DC30V 6A(電阻負載) AC400V 2A(電阻負載)*	50,000次 50,000次 6,000次



*負載電壓超過AC250V時，請間隔12mm以上或使用分離板（XW5Z-EP12）安裝。

LR (文件號No.07/10020)



型號	極數	操作線圈額定值	接點額定規格
G2RV-SR500 G2RV-SR700	SPDT	12, 24 VDC 24, 48 VAC/VDC 100, 110, 200, 230 VAC	6 A at 250 VAC (Resistive load)
			2.5 A at 250 VAC (PF0.4)
			6 A at 30 VAC (Ress)
			2 A at 30 VDC (L/R=7ms)
G2RV-SR501 G2RV-SR701	SPDT	12, 24 VDC 24 VAC/VDC	6 A at 250 VAC (Resistive load)
			2.5 A at 250 VAC (PF0.4)
			6 A at 30 VAC (Ress)
			2 A at 30 VDC (L/R=7ms)
G2RV-SR500-AP G2RV-SR700-AP	SPDT	12, 24 VDC 24, 48 VAC/VDC 100, 110, 200, 230 VAC	0.05 A at 30 VAC (Resistive load) 0.05 A at 36 VDC (Resistive load)
