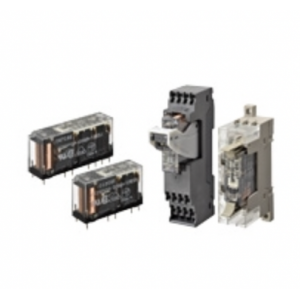

G7SA 歐姆龍安全繼電器符合EN標準的小型纖薄型安全繼電器

新增Push-In Plus端子臺插座系列，與以往的螺釘端子相比，更節省配線工時（與以往的螺釘端子相比，可縮短配線工時約60%*）
帶強制導向接點繼電器（獲得EN 50205/Class A VDE認證）
備份機械CE標記（機械指令）
構成互鎖回路，可回避機械的危險狀態
備有4極、6極產品
便于繪制PWB圖形的端子配置
輸入輸出間加強絕緣，異極間也有一部分加強絕緣
*本公司實測數據

本體

安全繼電器

訂貨時，請指定電源電壓（線圈額定電壓）。

端子形狀	保護結構	極數	接點構成	線圈額定電壓	型號
important;">印刷電路板用端子	important;">耐助焊劑型	important;">4極	important;">3a1b	DC12、18、21、24、48、110V	G7SA-3A1B
		important;">4極	important;">2a2b	DC12、18、21、24、48、110V	G7SA-2A2B
		important;">6極	important;">5 A1b	DC12、18、21、24、48、110V	G7SA-5 A1B
			important;">4a2b	DC12、18、21、24、48、110V	G7SA-4A2B
			important;">3a3b	DC12、18、21、24、48、110V	G7SA-3A3B

附件（另售）

安全繼電器插座

連接方式	端子結構	LED動作指示燈	極數	線圈額定電壓	外觀	型號
表面連接	Push-In Plus端子	important;">有	important;">4極	important;">DC24V	important;">	P7SA-10F-ND-PU DC24
	Push-In Plus端子	important;">有	important;">6極		important;">	P7SA-14F-ND-PU DC24
	帶螺釘?shù)亩俗?/td>	important;">有	important;">4極		important;">	P7SA-10F-ND DC24
		important;">有	important;">6極		important;">	P7SA-14F-ND DC24
		important;">無	important;">4極	important;">-	important;">	P7SA-10F
		important;">無	important;">6極	important;">-	important;">	P7SA-14F
背面連接	印刷電路板用端子	important;">無	important;">4極	important;">-	important;">	P7SA-10P
背面連接	印刷電路板用端子	important;">無	important;">6極	important;">-	important;">	P7SA-14P

插座用附件

短路棒（P7SA-□F-ND-PU用）

間距	極數	顏色	*型號12*
important;">5.2mm	important;">2	important;">紅色(RD) 藍色(BL) 黃色(YL)	XW5S-P2.5-2□
	important;">3		XW5S-P2.5-3□
	important;">4		XW5S-P2.5-4□
	important;">5		XW5S-P2.5-5□

注：在相鄰接點端子（底部）的交叉配線中使用。請?jiān)谕徊遄鶅?nèi)使用。
*1. 型號的□內為覆膜顏色的符號。□顏色選擇：RD=紅色、BL=藍色、YL＝黃色　例. 外皮紅色時 XW5S-P2.5-10RD
*2. XW5S-P2.5-5□不能使用于P7SA-10F-ND-PU

導軌安裝用品

種類		型號	***低訂貨數量(個)
支承導軌	1m	PFP-100N	important;">1
支承導軌	0.5m	PFP-50N	important;">1
終端板*		PFP-M	important;">10
間隔板		PFP-S	important;">10

* 支撐導軌安裝時，請使用終端板（PFP-M）。

額定值

操作線圈 4極

項目	額定電流 (mA)	線圈電阻 (Ω)	***大連續容許電壓 (V)	功耗 (mW)
額定電壓	額定電流 (mA)	線圈電阻 (Ω)	***大連續容許電壓 (V)	功耗 (mW)
DC12V	important;">30	important;">400	important;">110%	important;">約360
DC18V	important;">20	important;">900
DC21V	important;">17.1	important;">1,225
DC24V	important;">15	important;">1,600
DC48V	important;">7.5	important;">6,400
DC110V	important;">3.8	important;">28,810		important;">約420

操作線圈 6極

項目	額定電流 (mA)	線圈電阻 (Ω)	***大連續容許電壓 (V)	功耗 (mW)
額定電壓	額定電流 (mA)	線圈電阻 (Ω)	***大連續容許電壓 (V)	功耗 (mW)
DC12V	important;">41.7	important;">288	important;">110%	important;">約500
DC18V	important;">27.8	important;">648
DC21V	important;">23.8	important;">882
DC24V	important;">20.8	important;">1,152
DC48V	important;">10.4	important;">4,606
DC110V	important;">5.3	important;">20,862		important;">約580

注1. 額定電流、線圈電阻的值是指，線圈溫度為+23℃時的值，公差為±15％。
2. ***大連續容許電壓是指環境溫度為+23℃時的***大值。

開關部（接點部）

項目	負載	阻性負載
額定負載		important;">AC250V 6A DC30V 6A
額定通電電流		important;">6A
接點電壓大值*		important;">AC250V、DC125V
接點電流的大值*		important;">6A
接點材質		important;">鍍金+銀合金

性能

*接觸電阻 1**		100mΩ以下
*動作時間 2**		20ms以下
*響應時間 3**		10ms以下
*復位時間 2**		20ms以下
動作電壓		相對額定電壓75%以下
復位電壓		相對額定電壓10%以上
***大開關 頻率	機械	36,000次/h
***大開關 頻率	額定負載	1,800次/h
*絕緣電阻4**		1,000MΩ以上
*耐電壓 5 6*	線圈和接點間	AC4,000V 50/60Hz 1min
	異極接點間	AC4,000V 50/60Hz 1min(以下組合除外) 4極：3-4極間 6極：3-5極間、4-6極間、5-6極間 AC2,500V 50/60Hz 1min
	同極接點間	AC1,500V 50/60Hz 1min
振動		10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊	耐久	1,000m/s²
沖擊	誤動作	100m/s²
*耐久性7**	機械	1,000萬次以上(開關頻率36,000次/h)
*耐久性7**	電氣	10萬次以上(額定負載)
感性負載開關性能*8 (IEC60947-5-1)		AC15 AC240V 2A DC13 DC24V 1A
*故障率 P水準(參考值 9)**		DC5V 1mA
*使用環境溫度 10**		DC12～48V規格：-40～+85℃(無結冰、無結露) DC110V規格： -40～+60℃ (無結冰、無結露)
使用環境濕度		5～85%RH
重量		4極：約22g 6極：約25g

注1. 上述值為初始值。
2. 動作特性指的是線圈溫度為23℃時的值。
*1. 測量條件：DC5V 1A 電壓下降法。
*2. 測量條件：額定電壓
環境溫度條件：23℃
不含跳動時間。
*3. 響應時間是指，線圈電壓為OFF后至a接點OFF的時間，含跳動時間。
測量條件：額定電壓
環境溫度條件：23℃
*4. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。
*5. 3極為、31－32或33－34、4極為43－44、5極為53－54、6極為63－64。
*6. 插座（P7SA）使用時，線圈接點間/異極間為AC2,500V 50/60Hz 1min。
但是， Push-In Plus端子插座（P7SA-□F-ND-PU）使用時，線圈接點間/異極間為AC4,000V50/60Hz 1min。
*7. 耐久性的條件為環境溫度15～35℃、環境濕度25～75％RH。因負載條件變動的耐久性能，請參見耐久性曲線數據。
*8. AC15為cosφ=0.3、DC13為L(zhǎng)/R=48ms的感性負載。
*9. 此值為開關頻率300次/min時的值。
*10.DC12～48V：70～85℃時、額定通電電流6A以0.1A/℃降低。
DC110V：40～60℃時、額定通電電流6A以0.27A/℃降低。

安全繼電器插座的特性

項目	型號	Push-In Plus端子		帶螺釘?shù)亩俗?/strong>		印刷電路板用端子
		4極	6極	4極	6極	4極	6極
		P7SA-1OF -ND-PU	P7SA-14F -ND-PU	P7SA-1OF (-ND)	P7SA-14F (-ND)	P7SA-1OP	P7SA-14P
使用環境溫度		• 有動作指示燈/內置二極管 P7SA-□F-ND (-PU)： -20～+70℃ • 螺釘緊固端子(無動作指示燈/內置二極管) P7SA-□F： -40～+85℃ (無結冰、無結露)				-40～+85℃ (無結冰、無結露)
使用環境濕度		important;">25～85% RH				important;">5～85% RH
連續通電電流		important;">6A *１
耐電壓	線圈接點端子間	important;">AC4,000V 1min		important;">AC2,500V 1min
	異極接點端子間	important;">AC2,500V 1min		important;">AC2,500V 1min
	同極接點端子間	important;">AC1,500V 1min
絕緣電阻		important;">1,000MΩ以上 *2
重量		important;">約58g	important;">約70g	important;">約44ｇ	important;">約59ｇ	important;">約9ｇ	important;">約10ｇ

*1. P7SA-□F-ND-PU在50～70℃時、連續通電電流6A以0.25 A/℃降低。
P7SA-□F-ND在50～70℃時、連續通電電流6A以0.3A/℃降低。
P7SA-□F在50～85℃時、連續通電電流6A以0.1A/℃降低。
*2. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。

（單位：mm）
