一、產品介紹

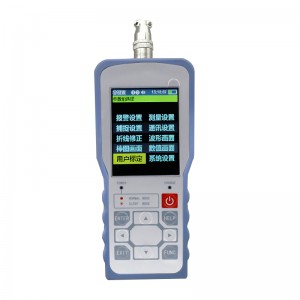

WCL-105手持式測力計采用3.2寸真彩色液晶顯示，分辨率330x240。波形、數字多種顯示方式。內置大容量鋰電池，可選配我外部電源適配器。實時捕捉功能，適合于拉伸試驗、高速沖壓、回彈儀、自由落體沖擊等快速測試應用。實時捕捉數據緩沖區19200點，可回放或高速傳輸。歷史捕捉數據共6144點，可記錄、回放或高速傳輸。***高測控速度1920次/秒，運算、報警、峰谷值、捕捉等功能與測控同步進行。通訊可設定儀表關機或待機模式。可手持使用或固定安裝使用。畫面可旋轉180°顯示。
二、產品尺寸圖：
三、產品規格選型
基本規格：
| 外部電源適配器 |
輸入：AC 90~260V，50Hz 或 60Hz
輸出：DC 12V/2A，接口內正外負
注意：請勿使用非本機配套的電源適配器 |
| 內置電池 |
持續使用時間約 18~36 小時，與使用方式有關
充電時間約 4~8 小時
待機時間約 4~8 天
壽命不低于 1000 次完全充電、放電循環 |
| 絕緣電阻 |
電源電壓的90~110% |
| 絕緣阻抗 |
≥100MΩ（500V DC MEGA 基準）。內置電池供電時不適用 |
| 絕緣強度 |
在2000VAC （測試條件：50/60Hz下1分鐘）內置電池供電時不適用 |
| 抗干擾 |
IEC61000-4-2（靜電放電），Ⅲ級；
IEC61000-4-4（電快速瞬變脈沖群），Ⅲ級；
IEC61000-4-5（浪涌），Ⅲ級 |
| 防護等級 |
IP65（產品前面部分）（GB/T42-2008） |
輸入規格：
| 輸入信號 |
比例測量，配接 4 線制應變傳感器 （-14 ~ 14mV） |
| 輸入靈敏度 |
0.1uV / d |
| 零點調整范圍 |
－10～10 mV |
| 增益輸入范圍 |
1 ～12 mV |
| 轉換方式 |
Sigma－Delta |
| 測控速度 |
15、120、240、480、960、1920 次/秒（通過參數設置） |
| 增益漂移 |
＜ 10ppm／℃(連接傳感器時須使用配套端子接插件，否則會惡化溫漂特性) |
| ***高顯示精度 |
1／100000 |
| 接點輸入 |
1點外部開關量輸入，可用于清零、去皮、允許報警、顯示鎖定、清峰谷值、
捕捉功能（可通過參數選擇） |
輸出規格：
| 傳感器電源 |
DC 5V±2%，100mA（MAX） |
| 報警輸出 |
2 點 OC 門輸出, ≤35mA |
選配規格：
| 通訊接口 |
RS232 接口，Modbus-RTU 和 TCASCII 協議
RS485 接口，Modbus-RTU 和 TCASCII 協議 |
| 光電隔離 |
應答時間：500μS（測量值） |
| 電源規格 |
無內置電池
有內置電池 |
| 實時時鐘 |
無實時時鐘功能
有實時時鐘功能 |
