一、產品介紹

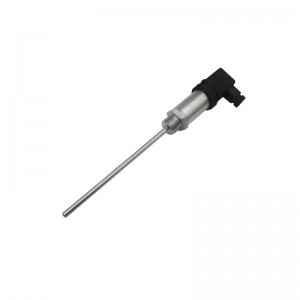

WZ-101緊湊型溫度變送器是集成了溫度傳感器的緊湊型溫度計。它將溫度傳感器信號進行線性化處理,輸出與溫度成線性比例關系的4...20mA(兩線制)的直流電流標準信號;也可以直接輸出RTD信號;輸出信號靈活多樣,可滿足客戶不同的需求。采用圓柱型的不銹鋼外殼與溫度傳感器的本體連接,是一種簡單又節省空間的設計方案,由于體積小且測量精度高的特點,采用防雷和抗電快速瞬變(脈沖群)干擾的電路設計,具備了防雷的功能。
在各種加熱,通風,空調,冷凍.水力.電力等工程;農業.溫室,環境工程,食品.制藥設備配套;機械制造,儲存槽,壓縮機、油壓設備等配套使用，組成各種溫度測量控制系統
二、產品結構與外形尺寸：
三、產品規格選型
主要技術參數
| 測量范圍 |
-200...+500℃ |
| 輸入信號 |
PT100,CU50,PT1000 |
| 長期穩定性 |
≤0.1℃/年或0.05%℃/年 |
| 綜合精度 |
±0.2%(綜合精度包括:線性+重復性+遲滯） |
| 負載 |
(V電源-9V)/0.025 A(輸出電流) |
| 環境溫度 |
±4000v(≤5次);士4000v |
| 抗脈沖群 |
>1ov/m(80MHz...1000MHz) |
| 抗射頻干擾 |
0.008% FS/1°C |
| 測量介質 |
與316不銹鋼兼容的氣體或液體 |
| 供電電源 |
9-36VDC(一般24VDC) |
| 信號輸出 |
模擬信號:4...20mA |
| 電氣保護 |
反極性保護抗電磁干擾 |
| 響應時間 |
≤1S |
| 故障保護 |
傳感器短路保護輸出≤3.5mA;傳感器開路保護輸出≥23mA |
| 觸液材質 |
316L不銹鋼 |
| 外殼材質 |
304不銹鋼 |
| 過程連接 |
M20*1.5;G1/2;其它螺紋可依據客戶要求設計 |
| 電氣連接 |
赫斯曼插頭,防護等級IP65;插頭型IP65,電纜型IP67 |
| 重量 |
0.3KG |
安裝方法：
