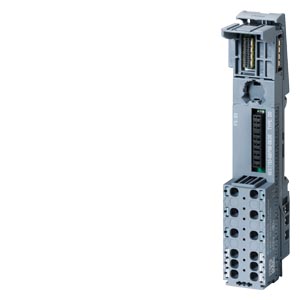

SIMATIC ET 200SP， 基礎單元 BU20-P12+A0+0B， 類型 D0 的基礎單元， 直插式端子， 不帶 AUX 端子， 已向左橋接， 寬x高：20mmx117mm |
| 一般信息 |
| 產品類型標志 |
D0 類基座單元 |
| 硬件功能狀態 |
從 FS10 起 |
| 電源電壓 |
| 額定值 (DC) |
參見手冊 |
| ● 用于 P1 和 P2 母線 |
120 V |
| ● 用于 AUX 總線 |
120 V; 與 P1/P2 母線或 PE 相同的電位組 |
| 額定值 (AC) |
參見手冊 |
| ● 用于 P1 和 P2 母線 |
277 V |
| ● 用于 AUX 總線 |
277 V; 與 P1/P2 母線或 PE 相同的電位組 |
| ● 用于過程端子 |
277 V; 480 V (L1 - L2 - L3)；277 V (L, N) |
| 電源濾波器 |
| ● 集成 |
是; 在 N 與 FE 之間 |
| 電流承載能力 |
| ***高可達 60 ℃，***大值 |
5 A |
| 用于 P1 和 P2 母線，***大值 |
10 A |
| 用于 AUX 總線，***大值 |
10 A |
| 用于過程端子，***大值 |
5 A |
| 硬件擴展 |
| 自動編碼 |
是 |
| j建立電位組 |
| ● 新的電位組 |
否 |
| ● 從左側延續電位組 |
是 |
| 插槽 |
| ● 插槽數量 |
1; 類型 D0 |
| 電位隔離 |
| 在背板總線和電源電壓之間 |
是 |
| 電源總線和電源電壓之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
3100 V DC |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
2 000 m; 根據需要：安裝高度高于 2000 m |
| 附件 |
| 彩色編碼板 |
| ● 用于過程端子 |
不存在 |
| ● 用于 AUX 端子 |
不存在 |
| ● 用于附加端子 |
不存在 |
| 連接技術 / 標題 |
| 端子 |
| ● 端子類型 |
Push-In 端子 |
| ● 接口橫截面***小值 |
0.14 mm²; AWG 26 |
| ● 接口橫截面***大值 |
2.5 mm²; AWG 14 |
| ● 外設模塊過程端子數量 |
12; Pro 插槽 |
| ● AUX 總線端子數量 |
0 |
| ● 附加端子數量 |
0 |
| ● 連接 P1 和 P2 母線的端子的數量 |
0; Pro 插槽 |
| 尺寸 |
| 寬度 |
20 mm |
| 高度 |
117 mm |
| 深度 |
35 mm |
| 重量 |
| 重量，約 |
47 g |
