產品概述

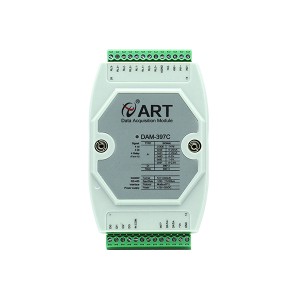

DAM-397C 為多功能模塊，帶有 4 路 12 位單端模擬量輸入，4 路繼電器輸出，4 路隔離數字量輸入，RS485 通訊接口，帶有標.準 ModbusRTU 協議。配備良好的人機交互界面，使用方便，性能穩定。
指標參數
|
模擬量輸入
|
|
輸入通道
|
4路單端模擬量輸入
|
|
輸入類型
|
電壓輸入/電流輸入
|
|
采集量程
|
0~5V，1~5V，0~2.5V，0~20mA，4~20mA
默認出廠值4~20mA
|
|
采樣速率注1
|
200sps（總通道）
不chao過200sps（單通道/通道使能數量）
|
|
分辨率
|
12位
|
|
采集精度
|
1‰
|
|
輸入阻抗
|
電壓量程：10MΩ 電流量程：249Ω
|
|
量程設置
|
每通道可獨立配置量程
|
|
數字量輸入
|
|
輸入通道
|
4路數字量輸入
|
|
輸入類型
|
濕接點
|
|
接線方式
|
共陰極/共陽極
|
|
邏輯電平
|
邏輯0：0~3VDC
邏輯1：10~30VDC
|
|
工作模式
|
DI輸入
|
|
數字量輸出
|
|
輸出通道
|
4路數字量輸出
|
|
輸出方式
|
A型功率繼電器輸出
|
|
觸點容量（阻性）
|
AC:250V@
DC:30V@3A
|
|
繼電器閉合時間
|
7ms
|
|
繼電器斷開時間
|
3ms
|
|
總動作時間
|
10ms
|
|
絕緣電阻
|
>1GΩ@500VDC
|
|
動作頻率
|
20次/分鐘(額定負載下)
|
|
電氣耐力值
|
@30VDC/3A 典型值1x105次(動作頻率20次/分鐘)
@250VAC/3A 典型值1x105次(動作頻率20次/分鐘)
|
|
機械耐力值
|
典型值2x107次（無負載@動作頻率180次/分鐘）
|
|
脈沖輸出頻率
|
≦3Hz
|
|
邏輯電平
|
邏輯0：繼電器斷開
邏輯1：繼電器吸合
|
|
工作模式
|
DO輸出
|
|
其他
|
|
通訊接口
|
RS485
|
|
隔離電壓
|
1500VDC
|
|
RS485傳輸速率注2
|
180次/秒（單模塊總通道，115200bps下）
24次/秒（單模塊總通道，9600bps下）
3次/秒（單模塊總通道，1200bps下）
|
|
波特率
|
1200~115200bps
|
|
看門狗
|
軟件看門狗
|
|
供電電壓
|
+15~30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
額定值0.5W @ 24VDC
|
|
操作溫度
|
-10℃～＋70℃
|
|
存儲溫度
|
-20℃～＋85℃
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
