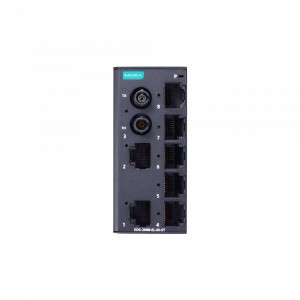

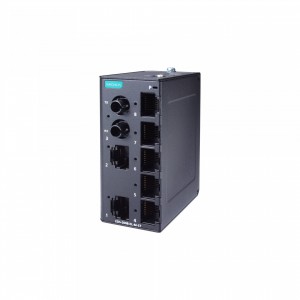

MOXA EDS-2008-EL-M-ST 8 端口入門級非網管型以太網交換機
介紹
EDS-2008-EL 系列工業以太網交換機配備多達 8 個 10/100M 電口，非常適合需要簡單工業以太網連接的應用。 為了提供多功能性以滿足不同行業的應用，EDS-2008-EL 系列允許用戶通過外部面板上的 DIP 開關啟用或禁用 QoS 功能和廣播風暴保護 (BSP)。此外，EDS-2008-EL 系列具有堅固的金屬外殼，以確保適用于工業環境，還可以選擇光纖連接（多模 SC 或 ST）。
EDS-2008-EL 系列支持 12/24/48 VDC 單電源輸入、導軌式安裝和高水平 EMI/EMC 等級。除了體積小巧外，EDS-2008-EL 系列通過了 100% 燒機測試，以確保其在部署后能夠可靠地運行。EDS-2008-EL 系列支持 -10 至 60°C 標準溫度，還提供 -40 至 75°C 寬溫型號。
特點和優勢
10/100BaseT(X)（RJ45 接頭）
體積小巧，易于安裝
支持 QoS，可處理高流量傳輸中的關鍵數據
IP40 等級防護
支持 -40 至 75°C 工作溫度（-T 型號）
- 以太以太網接口
- 10/100BaseT(X) 端口（RJ45 接頭）
- EDS-2008-EL： 8
- EDS-2008-EL-M-ST：7
- EDS-2008-EL-M-SC：7
- 全/半雙工模式
- 自動 MDI/MDI-X 連接
- 速率自適應
- 100BaseFX 端口（多模 SC 接頭）
- EDS-2008-EL-M-SC：1
- 100BaseFX 端口（多模 ST 接頭）
- EDS-2008-EL-M-ST：1
- 標準
- IEEE 802.3，用于 10BaseT
- IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
- IEEE 802.3x，用于流量控制
- IEEE 802.1p，用于服務等級
-
- 交換特性
- 處理類型
- 存儲轉發
- MAC 地址表大小
- 8 K
- 數據包緩沖區大小
- 4 Mb
-
- DIP 開關配置
- 以太網接口
- QoS，廣播風暴保護 (BSP)
-
- 電源參數
- 連接
- 1 個可拆卸 2 觸點接線端子
- 輸入電流
- EDS-2008-EL：0.067A @ 24 VDC
- EDS-2008-EL-M-ST/EDS-2008-EL-M-SC：0.105 A @ 24 VDC
- 輸入電壓
- 12/24/48 VDC
- 工作電壓
- 9.6 至 60 VDC
- 過載電流保護
- 支持
- 反接保護
- 支持
-
- 機械特性
- 安裝
- 導軌式安裝，壁掛式安裝（帶可選套件）
- 重量
- 163 g (0.36 lb)
- 外殼
- 金屬
- 尺寸
- EDS-2008-EL：36 x 81 x 65 mm（1.4 x 3.19 x 2.56 英寸）
- EDS-2008-EL-M-ST：36 x 81 x 70.9 mm（1.4 x 3.19 x 2.79 英寸）
- EDS-2008-EL-M-SC：36 x 81 x 67.9 mm（1.4 x 3.19 x 2.67 英寸）
-
- 工作環境
- 相對濕度
- 5 至 95%（非冷凝）
- 工作溫度
- EDS-2008-EL/EDS-2008-EL-M-SC/EDS-2008-EL-M-ST：-10 至 60°C（14 至 140°F）
- EDS-2008-EL-T/EDS-2008-EL-M-SC-T/EDS-2008-EL-M-ST-T： -40 至 75°C（-40 至 167°F）
- 存儲溫度（含包裝）
- -40 至 85°C（-40 至 185°F）
-
- 安規認證
- 安全
- UL 61010-2-201、EN 62368-1 (LVD)
- EMC
- EN 55032/35
- EMI
- CISPR 22，32，F(xiàn)CC Part 15B Class A
- EMS
- IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
- IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
- IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
- IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
- IEC 61000-4-6 CS：10 V
- IEC 61000-4-8 PFMF
- 沖擊
- IEC 60068-2-27
- 振動
- IEC 60068-2-6
- 自由落體
- IEC 60068-2-32
-
- MTBF
- 時間
- 3,472,660 小時
- 標準
- Telcordia (Bellcore)，GB
