天線是理想的接閃導體。菲尼克斯電氣的電涌保護器功能強大，且衰減較低。使用菲尼克斯電氣的COAXTRAB同軸電涌保護器，安全無憂。選用合適的低容量電路，實現低衰減和大帶寬。我們的產品具有優越的阻抗匹配功能，不會導致有用信號失真。
優勢：
元件功能強大，電涌電流放電能力強
即使在傳輸頻率較高的情況下，也能保證信號不失真
產品種類齊全，保護所有常見的應用和信號
提供適用于各類應用的型號和連接技術，應用廣泛
一、產品屬性
|
IEC 類別
|
C2
|
|
C3
|
|
D1
|
|
類型
|
保護適配器
|
|
產品類型
|
收發系統的電涌保護
|
|
位數
|
1
|
|
電涌保護故障報警
|
無
|
二、數據鏈接
三、尺寸
|

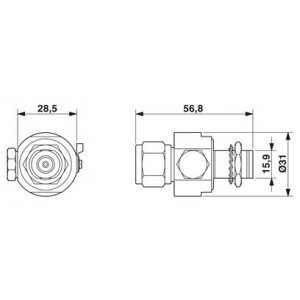

尺寸圖
|
|
|
寬度
|
31 mm
|
|
高度
|
33.5 mm
|
|
長度
|
56.8 mm
|
三、規格材料
|
顏色
|
鎳
|
|
外殼表面材料
|
Cu-Sn-Zn
|
|
材料接觸表面
|
Au
|
|
外殼材料
|
HPb59-1
|
|
線芯材料
|
QSn6.5-0.1
|
|
線芯表面材料
|
金
|
|
絕緣體材料
|
PTFE
|
|
彈簧觸點材料
|
QSn6.5-0.1
|
四、機械特性
機械參數
保護電路
|
動作方向
|
Line-Shield/Earth Ground
|
|
***大持續電壓Uc
|
280 V DC
|
|
***大持續工作電壓UC（線芯-地）
|
280 V DC
|
|
額定電流
|
5 A (25 °C)
|
|
UC時，有效工作電流IC
|
≤ 1 µA
|
|
額定放電電流In（8/20）µs（線芯-地）
|
20 kA
|
|
標稱放電電流In（8/20）µs（線芯/屏蔽）
|
20 kA
|
|
脈沖放電電流Iimp (10/350) µs
|
2.5 kA
|
|
總過電流 (10/350) µs
|
2.5 kA
|
|
總放電電流Itotal (8/20) µs
|
20 kA
|
|
***大放電電流Imax (8/20) µs（線芯-地）
|
20 kA
|
|
***大放電電流Imax (8/20) µs（線芯-屏蔽）
|
20 kA
|
|
額定功率脈沖電流lan（10/1000）µs（線芯-屏蔽）
|
100 A
|
|
輸出電壓限值1 kV/µs（線芯-地）波峰
|
≤ 900 V
|
|
輸出電壓限值1 kV/µs（線芯-屏蔽）波峰
|
≤ 900 V
|
|
電壓保護水平Up（線-地）
|
≤ 900 V (C1 - 1 kV / 500 A)
|
|
≤ 1.1 kV (C2 - 10 kV / 5 kA)
|
|
電壓保護水平Up（線芯-屏蔽）
|
≤ 900 V (C1 - 1 kV / 500 A)
|
|
≤ 1.1 kV (C2 - 10 kV / 5 kA)
|
|
響應時間tA（線芯-地）
|
≤ 100 ns
|
|
響應時間tA（線芯-屏蔽）
|
≤ 100 ns
|
|
輸入衰減 aE，非對稱。
|
典型值 0.1 dB (≤ 3 GHz)
|
|
截止頻率fg（3 dB），非對稱。（屏蔽）在50 Ω 系統中
|
> 3 GHz
|
|
頻率范圍
|
0 Hz ... 3 GHz
|
|
50 Ω系統中的電壓駐波率VSWR
|
典型值 1.15 (≤ 3 GHz)
|
|
***大 1.2
|
|
允許的高頻功率Pmax，VSWR = xx（50歐姆系統）時
|
700 W (VSWR = 1.1)
|
|
200 W (VSWR = ∞)
|
|
電容（線芯-地）
|
典型值 1.5 pF
|
|
電容非對稱（屏蔽）
|
典型值 1.5 pF
|
|
電涌保護故障報警
|
無
|
|
電涌電流電阻（導線-接地）
|
C2 - 10 kV / 5 kA
|
|
C3 - 100 A
|
|
D1 - 2.5 kA
|
六、環境條件
|
保護等級
|
IP55
|
|
環境溫度（運行）
|
-40 °C ... 80 °C
|
|
海拔
|
2000 m
|
七、標準和規范
電氣間隙和爬電距離
|
標準/規程
|
IEC 60664-1
|
|
標準/規格
|
IEC 61643-21/A1
|
八、安裝
