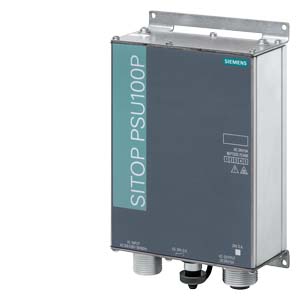

電源 SITOP PSU100P/1AC/DC24V/5 A/IP67
SITOP PSU100P IP67 調節型電源 輸入：AC 120/230 V 輸出：DC 24 V/5 A |
| 輸入 |
| 電網的形狀 |
單相交流 |
| 供電電壓 AC 時 |
|
| ● 初始值 |
范圍自適應 |
| 供電電壓 |
|
| ● 1 AC 時 額定值 |
120 V |
| ● 2 AC 時 額定值 |
230 V |
| 輸入電壓 |
|
| ● 1 AC 時 |
85 ... 132 V |
| ● 2 AC 時 |
170 ... 264 V |
| 輸入端規格 超廣域輸入 |
否 |
| 過電壓的過載能力 |
內置浪涌抑制器. |
| 工作條件 斷電橋接方式 |
Vin = 120/230 V時 |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 |
40 ms |
| 工作條件 斷電橋接方式 |
Vin = 120/230 V時 |
| 電網頻率 |
|
| ● 1 額定值 |
50 Hz |
| ● 2 額定值 |
60 Hz |
| 電網頻率 |
47 ... 63 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 120 V 時 |
2.25 A |
| ● 輸入電壓額定值為 230 V 時 |
1.24 A |
| 電流限制 接通電流 25 °C 時 ***大值 |
15 A |
| I2t 值 ***大值 |
0.6 A²·s |
| 保險絲規格 |
T 3.15 A |
| ● 電源線內 |
建議微型斷路器：6A 特性曲線C/B |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出電壓 DC 時 額定值 |
24 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| 相對總公差 電壓 |
3 % |
| 相對調節精度 輸出電壓 |
|
| ● 輸入電壓緩慢波動時 |
0.1 % |
| ● 歐姆負載緩慢波動時 |
0.2 % |
| 剩余波紋度 |
|
| ● ***大值 |
50 mV |
| 電壓峰段 |
|
| ● ***大值 |
100 mV |
| 產品功能 可調整輸出電壓 |
否 |
| 顯示方式 針對正常運行 |
綠色 LED 表示：24 V 正常；LED 紅色閃爍表示：“過載/短路” |
| 信號類型 輸出端上 |
繼電器觸點（常開節點，額定值30 V AC/0.5 A; 30 V DC/1 A）表示“24V正常” |
| 輸出電壓特性 接通時 |
V輸出 超調< 3% |
| 動作延遲時間 ***大值 |
1.5 s |
| 電壓升高時間 輸出電壓 |
|
| ● 典型 |
22 ms |
| ● ***大值 |
100 ms |
| 輸出電流 |
|
| ● 額定值 |
5 A |
| ● 測量范圍 |
0 ... 5 A |
| 輸出的有效功率 典型 |
133 W |
| 瞬時過載電流 |
|
| ● 啟動期間短路 典型 |
20 A |
| ● 運行期間短路 典型 |
20 A |
| 過電流持續過載時間 |
|
| ● 啟動期間短路 |
50 ms |
| ● 運行期間短路 |
50 ms |
| 產品特點 |
|
| ● 設備并聯 |
是; 需要對稱接線 |
| 并聯設備的數量 增加功率 |
2 |
| 效率 |
| 百分比效率 |
90 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
12.9 W |
| 閉環控制 |
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 |
0.2 % |
| 相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 |
1 % |
| 調節時間 |
|
| ● ***大值 |
2 ms |
| 保護和監測 |
| 防過壓保護器規格 |
< 29 V |
| 電流限制動作值 典型 |
5.5 A |
| 輸出的特性 短路保護 |
是 |
| 短路保護規格 |
電子鎖閉，自動重啟 |
| 持續短路電流 有效值 |
|
| ● ***大值 |
6 A |
| ● 典型 |
5 A |
| 顯示方式 適用于過載和短路 |
LED 紅色閃爍表示“過載/短路” |
| 安全 |
| 電位隔離 入口與出口之間 |
是 |
| 電位隔離 |
符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 |
| 設備保護等級 |
Class I |
| 泄漏電流 |
|
| ● ***大值 |
3.5 mA |
| ● 典型 |
1 mA |
| 防護等級 IP |
IP67, enclosure type 5 indoor |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1) |
| ● CSA許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1) |
| ● cCSAus，等級 1，分區 2 |
否 |
| ● ATEX |
否 |
| 資格證明 |
|
| ● IECEx |
否 |
| ● NEC 級別 2 |
否 |
| ● ULhazloc 許可 |
否 |
| ● FM 許可 |
否 |
| 認證類型 CB 證書 |
否 |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| 資格證明 造船許可 |
否 |
| 造船許可 |
- |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
否 |
| ● Bureau Veritas (BV) |
否 |
| ● DNV GL |
否 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 Class B |
| ● 適用于電網諧波限制 |
EN 61000-3-2 |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C; 自然對流 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 氣候級 符合 IEC 60721 |
無陽光直射時 3K6 |
| 機械裝置 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
L1, N, PE: 插接式端子 7/8" (反面 參看 "Operating Instructions(compact)") |
| ● 輸出端上 |
+, -: 插接式端子 7/8" (反面 參看 "Operating Instructions (compact)") |
| ● 用于輔助觸點 |
報警信號：4 針 M12 插入式連接器 |
| 產品功能 |
|
| ● 輸入端可拆裝的端子 |
是 |
| ● 輸出端可拆裝的端子 |
是 |
| 寬度 外殼的 |
120 mm |
| 高度 外殼的 |
181 mm |
| 深度 外殼的 |
60.5 mm |
| 須遵守間距 |
|
| ● 上 |
50 mm |
| ● 下 |
0 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
1.1 kg |
| 產品特點 外殼的 可順序排列的殼體 |
是 |
| 緊固類型 |
墻面安裝 |
| 平均故障間隔時間 (MTBF) 40 °C 時 |
1 500 000 h |
