項目			CS1W-AD041-V1	CS1W-AD081-V1	CS1W-AD161
適用的PLC模型			CS系列
單元類型			CS1高功能I/O單元
*絕緣1**			在I/O和PLC信號之間：光耦合器 (單獨的I/O信號之間無絕緣。)
外部端子			21點可拆卸端子塊(M3螺釘)		兩個34針MIL連接器
對CPU單元周期時間的影響			0.2 ms
功耗			zui大120mA (DC5V)， zui大90mA (DC26V)		zui大150mA (DC5V)， zui大55mA (DC26V)
*外形尺寸(mm)2**			35 × 130 × 126 (W × H × D)		35 × 130 × 119 (W × H × D)
質量			450g以下
一般規格			遵守SYSMAC CS系列的一般規格。
安裝位置			CS系列CPU裝置或CS系列擴展裝置 (不能安裝在C200H擴展I/O裝置或SYSMAC BUS從站裝置上。)
zui大單元數			視電源單元而定。*3
*和CPU單元的數據交換4**			CIO區的高功能I/O單元區(CIO 2000～CIO 2959) ：每單元10個字 DM區中的高功能I/O單元區(D20000～D29599) ：每單元100個字		高功能I/O單元CIO區 (CIO 2000～CIO 2959) ：每單元20個字 DM區中的高功能I/O單元區(D20000 ～D29599) ：每單元200個字
輸入規格	模擬量輸入數		4	8	16
	*輸入信號范圍5**		1～5V 0～5V 0～10V -10～10V 4～20mA *6
	zui大額定輸入 (對于1點) *7		電壓輸入： ±15V 電流輸入： ±30mA
	輸入阻抗		電壓輸入： 1MΩ以上電流輸入： 250Ω (額定值)
	分辨率		4,000/8,000 *8
	轉換輸出數據		16位二進制數據
	*精度9**	23 ± 2 °C	電壓輸入： ±0.2%的全刻度電流輸入： ±0.4%的全刻度		電壓輸入： ±0.2%的全刻度電流輸入： ±0.2%的全刻度
	*精度9**	0 °C ～ 55 °C	電壓輸入： ±0.4%的全刻度電流輸入： ±0.6%的全刻度		電壓輸入： ±0.4%的全刻度電流輸入： ±0.4%的全刻度
	*A/D轉換時間10**		每點zui大1.0ms或250μs*8
	平均值處理		將zui后的“n” 數據轉換存儲在緩沖區中，并存儲轉換值的平均值。緩沖區數量： n = 2, 4, 8, 16, 32, 64
	峰值保持		當峰值保持位為ON時，存儲***大轉換值。
	輸入斷線檢測		檢測斷線并將斷線檢測功能標志設定為ON。*11
	定標功能		無	無	僅當轉換時間為1ms且分辨率為4,000時啟用。設定±32,000上下限之間的任意值之后，可以在輸出A/D轉換結果時將這些值作為全定標。

*1. 當在本單元上進行耐壓試驗時，不要在端子塊上施加超過600V的電壓。否則，內部元件可能損壞。

*2. 有關單元外形尺寸的詳情，請參見Catalog中的“外形尺寸”。

*3. 可以安裝到一個裝置上的***大模擬量輸入單元數量取決于安裝到該裝置上的電源單元。

電源單元	裝置	CS1W-AD041-V1 CS1W-AD081-V1 (DC5V 120mA)	CS1W-DA041 CS1W-DA08V (DC5V 130mA)	CS1W-MAD44 (DC5V 200mA)	CS1W-DA08C (DC5V 130mA)	CS1W-AD161 (DC5V 150mA)
C200HW-PA204 C200HW-PA204S C200HW-PA204R C200HW-PA204C C200HW-PD024 (4.6A DC5V)	CPU裝置	important;">6	important;">3	important;">3	important;">2	important;">8
	擴展裝置	important;">6	important;">3	important;">3	important;">2	important;">9
C200HW-PA209R (9A DC5V)	CPU裝置	important;">10	important;">7	important;">6	important;">5	important;">10
C200HW-PA209R (9A DC5V)	擴展裝置	important;">10	important;">7	important;">6	important;">5	important;">10
CS1D-PA207R (7A DC5V)	CPU裝置	important;">8	important;">5	important;">4	important;">4	important;">8
CS1D-PA207R (7A DC5V)	擴展裝置	important;">9	important;">6	important;">5	important;">4	important;">9
CS1D-PD024 (4.3A DC5V)	CPU裝置	important;">6	important;">3	important;">2	important;">2	important;">7
CS1D-PD024 (4.3A DC5V)	擴展裝置	important;">6	important;">3	important;">2	important;">2	important;">8

上面的限值可能會有所降低，具體視同一裝置上其他單元消耗的電力而定。

*4. 使用CPU單元進行數據交換

區域	字數	數據傳送時標	傳送方向	Data contents
高功能I/O單元CIO區 (CIO 2000～CIO 2959、CIO 2000.00～CIO 2959.15)	• CS1W-AD041-V1/081-V1 ：每單元10個字 • CS1W-AD161 ：每單元20個字	不間斷地	CPU單元到模擬量輸入單元	峰值保持指示燈
高功能I/O單元CIO區 (CIO 2000～CIO 2959、CIO 2000.00～CIO 2959.15)	• CS1W-AD041-V1/081-V1 ：每單元10個字 • CS1W-AD161 ：每單元20個字	不間斷地	模擬量輸入單元到CPU單元	模擬量輸入值線路斷線檢測報警標志等等
DM區的高功能I/O單元區 (D20000～D26959)	• CS1W-AD041-V1/081-V1 ：每單元100個字 • CS1W-AD161 ：每單元200個字	當開啟電源或者重新啟動單元時	CPU單元到模擬量輸入單元	輸入信號轉換ON/OFF信號范圍規格平均化規格分辨率/轉換時間設定操作模式設定定標設定(僅限于CS1W-AD161)

僅模擬量輸入單元ver.1支持分辨率/轉換時間設定和操作模式設定。

*5. 可以為每個輸入設定輸入信號范圍。

*6. 使用端子塊后部的電壓/電流開關可以為CS1W-AD041-V1和CS1W-AD081-V1選擇電壓輸入或電流輸入。通過對連接器端子配線可以為CS1W-AD161選擇電壓輸入或電流輸入。在DM字m+52中可以設定電壓/電流選擇項，其輸入范圍為1～5V或4～20mA。

*7. 使用指定輸入信號范圍內的模擬量輸入電壓/電流值。超出指定的范圍可能會導致故障。

*8. 通過模擬量輸入單元，可以更改分辨率(4,000～8,000)和轉換時間(1ms～250μs)，對于CS1W-AD041-V1和CS1W-AD081-V1，在DM字m+18中更改；對于CS1WAD161，則在DM字m+19中更改。

*9. 下列值在出廠時已經過調整。
CS1W-AD041-V1/081-V1 ：電壓輸入
CS1W-AD161 ：電壓輸入和電流輸入
校準條件：使用推薦的端子塊-連接器轉換單元。（通過設定DM字m+52可以使電流輸入的出廠校準值生效。）
若要將電流輸入用于CS1W-AD041-V1/081-V1或者將CS1W-AD161用于非建議的產品，應按照需要調整偏移和增益。

*10.A/D轉換時間是模擬信號在被輸入之后作為轉換數據存儲到存儲器中所耗費的時間。CPU單元讀取轉換數據至少要耗費一個周期。

*11.輸入斷線檢測功能僅在設定了1～5V或4～20mA范圍時有效。如果在設定了1～5V或4～20mA范圍時沒有輸入信號，則斷線檢測功能標志將設為ON。

国内a级毛片-国内不卡1区2区-国内福利写真片视频在线观看-国内高清久久久久久久久-日本高清无吗-日本高清午夜色wwwσ

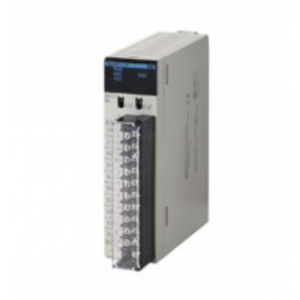

OMRON CS1W-AD081-V1 CS系列模擬量輸入單元

在1個單元中zui多可存儲16個模擬量輸入信號。

使用MIL連接器減少了布線工作(CS1W-AD161)

為CS1W-AD161提供了連接器-端子塊轉換單元和連接電纜

其功能包括線路斷線檢測、峰值保持以及平均值處理

定標功能（僅限于CS1W-AD161）
