霍克鋰電池端口說明

ioa 5芯航插					iob 5芯航插
pin	deion	pin	deion		pin	deion	pin	deion
1	485通訊信號a	4	soc模擬量輸出信號正		1	do+	4	di-
2	485通訊信號b	5	soc模擬量輸出信號負		2	do-	5	nc
3	nc				3	di+



　　備注：com口主要針對工程人員開放，用于調試



　　霍克AGV Safe系列鐵鋰動力電池，是霍克動力電源利用其研發的電池管理系統（BMS），專門針對移動式機械設備在線充電和無線充電而設計生產的新一代動力電池，具有**的電池自我管理、通訊、報警和接受短時快速充電的完備功能。

　　優點簡述

　　1、充、放電異口，且放電口具有穩壓功能

　　霍克鐵鋰動力電池的充電口與放電口隔離，具有真正意義的充、放電異口的功能。24v鐵鋰電池正常充電時的充電電壓應為29.2v，低于此充電電壓，會降低充電效率，延長充電時間。霍克電池?zé)o論加在充電口的充電電壓有多高，ev24-60電池的放電口輸出電壓都被限制不高于26.2v。這個功能避免了充電機較高的充電電壓直接加到負載直流電機上，而損毀電機。

　　2、霍克鐵鋰電池剩余電量顯示輸出

　　鐵鋰電池在有效電量范圍內放電電壓較平穩，這一特性是鐵鋰電池的優點。但若用采集電池電壓的方法來測算電池的剩余電量就非常不準確。

　　霍克鐵鋰電池是采用軟件“庫侖積分”的方法，測算電池的剩余電量，并以0~5vdc模擬電壓輸出，線性對應電池0%~100%的剩余電量，方便了上位機對電池電量的取值要求。

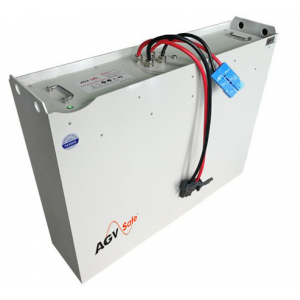

霍克24V、48V磷酸鐵鋰電池

標稱電壓：24V/48V 標稱容量：20-200AH 使用溫度：充電0～45℃，放電-20～60℃ 應用領域： AGV、移動機器人、工業機器設備、應急電源等



電池類型：磷酸鐵鋰電池

***大充電電流：2C

***大放電電流：2C

瞬間放電電流：3C

放電截止電壓：23.6V/43.5V

充電溫度：0～45℃

放電溫度：-20～60℃

存儲溫度：-20～60℃

溫度保護：65℃±5℃

電池外殼：鈑金外殼

端口設計：異口

鋰電保護：短路保護，過充保護，過放保護，過流保護，溫度保護等

通訊接口：485、CANOPEN、CAN、AO(0-5V代表0-100%)、DO（2路）、DI等

應用領域：AGV、移動機器人、工業機器設備、應急電源等

產品特點

· 快速充電：支持2C快充，***快半小時可充滿。

· 防呆插頭：充電放電采用不同的插頭規格可避免插錯。

· 端口設計：充放電異口設計，支持邊充邊放，互不打擾。

· 自研BMS：

· 用于移動機器人的電池管理系統，具有豐富的通訊接口。

· 可實現故障數據記錄存儲導出功能。

· 控制系統極低功耗設計。關機狀態30uA，開機狀態30mA

· 支持各種非標功能定制。

· 環保且壽命長：采用汽車級別動力磷酸鐵鋰電芯，循環壽命高，符合低碳、節能、環保價值理念；

· 專業設計：通過冷軋鈑金外殼內部填充防震結構設計，達到強散熱，高安全，高可靠的要求。
