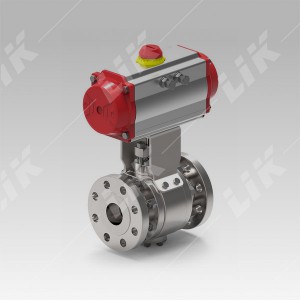

進口氣動高壓球閥是由氣動執行器和高壓球閥組合的氣控閥門。
AMISCO氣動高壓球閥的閥體采用鍛制，克服了鑄鋼閥門潛在的缺陷，在***大工作壓力下能夠保持其結構的抗壓均勻性。
氣動執行器為齒輪齒條式雙活塞設計，作用形式分為雙作用（氣源失效保持原位）和單作用（氣源失效復位），產品全面符合ISO 5211，DIN 3337和CD/VDE3845，MAMUR等國際標準，***高工作壓力可達10bar，標準行程為90°，可以±5°角調節度，執行器的缸體及密封件，可按客戶實際要求選擇防腐、高溫、低溫等場合應用材料。
進口氣動高壓球閥 特性：
高壓球閥
■符合API 607防火認證
■閥桿雙層VTON填料，符合TuTa標準
■球體滲氮處理，耐摩擦，工作壽命更長
■球閥密封圈及軸向密封均采用歐洲納米級精度加工標準并注射模，配合精度更高，閥門零泄漏。
氣動執行器
■擠壓的**鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），使用壽命更長，摩擦系數低。
■一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
■組合式預符荷安全彈簧組，不論在裝配過程或使用現場中，都能方便而安全的安裝或增減彈簧數量。
■外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是***方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
■多功能位置指示器，現場可視化指示，符合VID/VIE3845、NAMUR標準槽，能安裝并輸出所有附件，如限位開關盒、電氣定位器、位置傳感器。
進口氣動高壓球閥 技術數據：
|
閥體規格
|
|
•尺寸范圍
|
1/2”2”（DN15DN50）
|
|
•端部連接
|
螺紋式、焊接式、卡套式
|
|
•壓力等級
|
PN320、PN420、PN500
|
|
•溫度范圍
|
-29℃+280 ℃
|
|
•閥體材料
|
CF8、CF8M、WCB
|
|
•閥球材質
|
304、316、316L
|
|
•密封材質
|
POM、PEEK
|
|
•檢驗標準
|
API598、AVS IB16.34、ISO05208
|
|
氣動執行器規格
|
|
•缸體屬性
|
一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
|
|
•端蓋屬性
|
一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
|
|
•缸體表面涂層
|
擠壓的**鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟龍涂層），使用壽命更長，摩擦系數低。
|
|
•證書/使用標準
|
連接部分符合全新國際標準規范ISO5211，DN3337(F03-F25)使用產品安裝具有互換性、通用性。
|
|
•輸出扭矩
|
8um~10000um
|
|
•控制氣源
|
經過濾的壓縮空氣，無需潤滑油，有潤滑油的情況下潤滑油必須適合NBR
|
|
•氣源壓力
|
***小氣源壓力3bar（40psi），***大氣源壓力8bar（120psi）
|
|
•介質環境溫度
|
標準：-20℃~+80℃、低溫：-40℃~+80℃、高溫：-15℃~+150℃
|
|
•旋轉行程
|
90°、120°、135°、180°、雙向±5°調節
|
|
•安裝法蘭
|
DIN/ISO5211、DIN3337
|
|
•標準型
|
鋁合金外殼硬質陽極氧化處理，可根據不同環境條件表面鍍鎳、氧化+聚酯噴涂、氧化+PTFE噴涂等
|
|
•全系列符合IEC61508規定，并通過安全完整性等級SIL3認證。
|
|
•通過德國萊茵TUV認證機構的ATEX、CE認證
|
