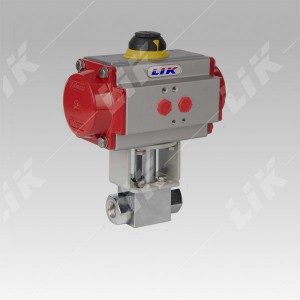

進口氣動高壓內螺紋球閥是由氣動執行器、內螺紋高壓球閥組成，可選配電磁閥換向閥用于切斷管道中介質，也可以選配角行程閥門定位器用來改變介質的壓力、溫度和流量的大小。
三分體式連接鍛鋼固定球閥，是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到***小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。
進口氣動高壓內螺紋球閥技術參數
|
口徑范圍
|
DN15～DN250 (1/2"～10")
|
|
壓力范圍
|
PN10～42.0MPa
|
|
溫度范圍
|
-29℃～+450℃（超高溫可定制）
|
|
材質可選
|
碳鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
密封材料
|
PTFE、PPL、PEEK（可定制金屬密封）
|
|
連接方式
|
法蘭、螺紋、焊接
|
|
驅動方式
|
氣動執行器、電動執行器、蝸輪、手柄
|
進口氣動高壓螺紋球閥性能規范
|
公稱壓力
|
PN(MPa)
|
10.0
|
16.0
|
25.0
|
32.0
|
42.0
|
|
試驗壓力
|
強度試驗
|
15.0
|
24.0
|
37.5
|
48.0
|
63.0
|
|
密封試驗
|
11.0
|
17.6
|
27.5
|
35.2
|
46.2
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
|
執行器參數
|
執行器型號
|
GT、AT、AR、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
