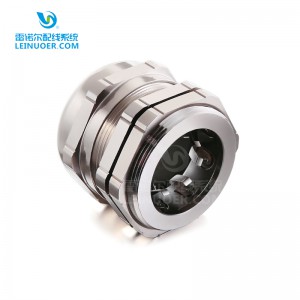

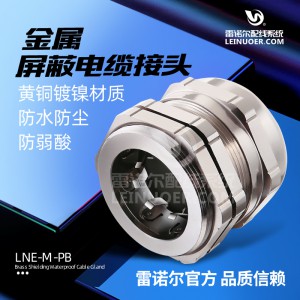

LNE-M -PB 金屬屏蔽電纜接頭
產品材質： A.C.F部位采用**黃銅鍍鎳（Brass）B.E部位采用丁腈橡膠 制成，D部位采用白色尼龍制成
螺紋規格： 公制（M） 德制（PG）、美制（NPT）
工作溫度： 靜態：-40℃~＋110℃，短時可達＋120℃; 動態：-20℃~＋80℃，短時可達＋100℃
產品認證： RoHS認證、CE認證
產品顏色： A.C.F部位為黃色，B.E部分為黑色，D部分為白色
防護等級： 在規定的卡口范圍內，并使用O形密封圈旋緊迫緊頭，防水達IP68
產品特性:特殊夾緊爪與密封件相扣之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大，抗拉力特強，可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑
使用方法： 將屏蔽電纜的外護層破除一小段，并將屏蔽層截斷，將一小段屏蔽層導體反包在接頭的內芯套外部，長度應長于密封圈位置，然后用力放置入電纜接頭，并旋緊
|
Order No. 訂貨號
|
Dimension of thread 螺紋尺寸
|
Range Of Bayonet 卡口范圍(mm)
|
AG Outer Diameter AG外徑(mm)
|
GL (mm)
|
Packaging Unit Units/Pack 包裝單位 （個/包）
|
|
LNE-M-PB-M16
|
M16×1.5
|
4-8
|
16
|
6
|
50
|
|
LNE-M-PB-M16
|
M16×1.5
|
5-10
|
16
|
6
|
50
|
|
LNE-M-PB-M18
|
M18×1.5
|
5-10
|
18
|
6
|
50
|
|
LNE-M-PB-M20
|
M20×1.5
|
6-12
|
20
|
7
|
50
|
|
LNE-M-PB-M20
|
M20×1.5
|
10-14
|
20
|
7
|
50
|
|
LNE-M-PB-M25
|
M25×1.5
|
10-16
|
25
|
7
|
50
|
|
LNE-M-PB-M25
|
M25×1.5
|
13-18
|
25
|
7
|
50
|
|
LNE-M-PB-M32
|
M32×1.5
|
15-22
|
32
|
8
|
25
|
|
LNE-M-PB-M32
|
M32×1.5
|
18-25
|
32
|
8
|
25
|
|
LNE-M-PB-M40
|
M40×1.5
|
22-30
|
40
|
9
|
20
|
|
LNE-M-PB-PG9
|
PG9
|
4-8
|
15.2
|
6
|
100
|
|
LNE-M-PB-PG11
|
PG11
|
5-10
|
18.6
|
6
|
50
|
|
LNE-M-PB-PG13.5
|
PG13.5
|
6-12
|
20.4
|
7
|
50
|
|
LNE-M-PB-PG16
|
PG16
|
10-14
|
22.5
|
7
|
50
|
|
LNE-M-PB-PG21
|
PG21
|
13-18
|
28.3
|
8
|
50
|
|
LNE-M-PB-PG29
|
PG29
|
18-25
|
37
|
8
|
20
|
|
LNE-M-PB-PG36
|
PG36
|
22-32
|
47
|
9
|
10
|
