常州凌起自動化科技有限公司是一家以自動化系統集成為核心業務、工控產品銷售、自動化設備開發、改造維修及機械設備改造銷售服務為一體企業。致力于PLC、人機界面、步進伺服系統、變頻器等一體化技術的開發和應用，能針對多種行業自動化的工藝控制需求，提供可靠、**的技術服務和自動化整體解決方案。已經成功為客戶在印染機械、自動噴涂、電子設備、印刷包裝、電線電纜、恒壓供水、自動門、激光焊接、自動沖切床、自動化生產線等方面開發、設計、改造了眾多自動化設備及**的自動化控制系統，并為其提供周到的技術支持和售前、售中、售后服務! 本公司代理無錫信捷產品,PLC,伺服，變頻器，觸摸屏等。
產品包括有：
可編程控制器(PLC)：信捷、三菱、西門子、歐姆龍以及臺達等
工業人機界面(觸摸屏)：三菱、信捷、PRO-FACE、昆侖通態、威綸、西門子等
工業伺服及視覺：信捷等

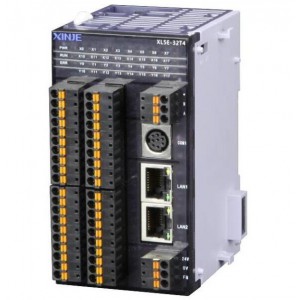

產品特點：1.以太網薄型PLC，小巧實用，節省安裝空間
2.支持2~6路高速脈沖輸出，3~6路AB相高速計數
3.8/16/32點輸入、8/16/32點輸出；晶體管輸出，DC24V電源
4.可外接擴展16個擴展模塊、1個ED模塊
5.帶2個以太網口，可實現以太網通訊
6.具有更高的處理速度，約為XC系列的12倍
7.帶時鐘并對數據進行掉電保持
8.支持基本的邏輯控制和數據運算
9.支持X-NET現場總線、PID、外部中斷、C函數功能塊、MODBUS通訊等功能
型號一覽表
|
型號
|
輸入點數
（DC24V）
|
輸出點數
（R，T）
|
|
AC電源
|
DC電源
|
| |
繼電器輸出
|
晶體管輸出
|
晶體管繼電器混合輸出
|
繼電器輸出
|
晶體管輸出
|
晶體管繼電器混合輸出
|
|
NPN型
|
-
|
-
|
-
|
-
|
XL5E-16T
|
-
|
8點
|
8點
|
|
-
|
-
|
-
|
-
|
XL5E-32T
|
-
|
16點
|
16點
|
|
-
|
-
|
-
|
-
|
XL5E-32T4
|
-
|
16點
|
16點
|
|
-
|
-
|
-
|
-
|
XL5E-64T6
|
-
|
32點
|
32點
|
|
-
|
-
|
-
|
-
|
XL5E-64T10
|
-
|
32點
|
32點
|
|
PNP型
|
-
|
-
|
-
|
-
|
XL5E-32PT4
|
-
|
16點
|
16點
|
功能配置表
×不支持 √支持
注意：所有機型均標配時鐘功能。
基本規格
|
項目
|
規格
|
|
絕緣電壓
|
DC 500V 2MΩ以上
|
|
抗噪聲
|
噪聲電壓1000Vp-p 1us脈沖1分鐘
|
|
空氣
|
無腐蝕性、可燃性氣體
|
|
環境溫度
|
0℃~55℃
|
|
環境濕度
|
5%~95%（無凝露）
|
|
PORT1口
|
RS232，連接上位機、人機界面編程或調試
|
|
PORT2口
|
RS485，連接智能儀表、變頻器等
|
|
以太網口
|
RJ45，連接上位機、監控，與局域網內的其他設備通訊
|
|
PORT3口
|
擴展ED通訊口
|
|
安裝
|
可用M3的螺絲固定或直接安裝在的導軌上
|
|
接地（FG）
|
第三種接地（不可與強電系統公共接地）
|
性能規格
|
項目
|
規 格
|
|
程序執行方式
|
循環掃描方式
|
|
編程方式
|
指令、梯形圖并用
|
|
處理速度
|
0.01~0.03us
|
|
停電保持
|
使用FlashROM及鋰電池（3V紐扣電池）
|
|
用戶程序容量※1
|
1MB
|
|
I/O
點數
※2
|
總點數
|
16點
|
32點
|
64點
|
|
輸入點數
|
8點X0~X7
|
16點X0~X17
|
32點X0~X37
|
|
輸出點數
|
8點Y0~Y7
|
16點Y0~Y17
|
32點Y0~Y37
|
|
內部線圈（X）※3
|
1280點
|
X0~X77、X10000~X11777、X20000~X20177、X30000~X30077
|
|
內部線圈（Y）※4
|
1280點
|
Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077
|
|
內部線圈（M、HM）
|
87000點
|
M0~M69999【HM0~HM11999】
|
|
特殊用※6 SM0~SM4999
|
|
流程（S）
|
9000點
|
S0~S7999【HS0~HS999】
|
|
定時器（T）
|
點數
|
7000點
|
T0~T4999【HT0~HT1999】
|
|
規格
|
100mS定時器：設置時間0.1~3276.7秒
10mS定時器：設置時間0.01~327.67秒
1mS定時器：設置時間0.001~32.767秒
|
|
計數器（C）
|
點數
|
7000點
|
C0~C4999【HC0~HC1999】
|
|
規格
|
16位計數器：設置值K0~32,767
32位計數器：設置值-2147483648~＋2147483647
|
|
數據寄存器（D）
|
100000字
|
D0~D69999【HD0~HD24999】※5
|
|
特殊用※6 SD0~SD4999
|
|
FlashROM
寄存器（FD）
|
14192字
|
FD0~FD8191
|
|
特殊用※6 SFD0~SFD5999
|
|
高速處理功能
|
高速計數、脈沖輸出、外部中斷
|
|
口令保護
|
6位長度ASCII
|
|
自診斷功能
|
上電自檢、監控定時器、語法檢查
|
注釋：
※1：用戶程序容量，指保密下載時可達到的程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱附錄1。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
外觀尺寸圖（單位：mm）
XL5E-16：
XL5E-32、XL5E-32T4：
XL5E-64T6：
