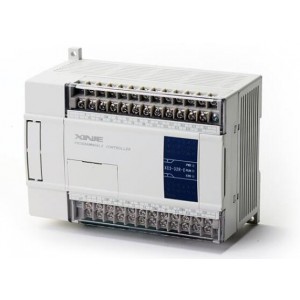

工業控制PLC信捷小型|XC3-24R-E/XC3-24T-E/XC3-24RT-E

點擊圖片查看原圖

品牌：	信捷
程序執行方式：	循環掃描方式
處理速度：	0.5us
用戶程序容量：	128kb
單價：	面議
所在地：	江蘇常州市
有效期至：	長期有效
最后更新：	2024-11-19 15:04
瀏覽次數：	488

店鋪基本資料信息

常州凌起自動化科技有限公司
[誠信檔案]
聯系人丁經理(女士) 經理
會員 [當前離線] [加為商友] [發送信件]
電話0519-85388171
手機18015033952 [發送短信]
地址常州市新北區府琛商務廣場1幢丙單元B區419室

產品詳細說明

常州凌起自動化科技有限公司是一家以自動化系統集成為核心業務、工控產品銷售、自動化設備開發、改造維修及機械設備改造銷售服務為一體企業。致力于PLC、人機界面、步進伺服系統、變頻器等一體化技術的開發和應用，能針對多種行業自動化的工藝控制需求，提供可靠、**的技術服務和自動化整體解決方案。已經成功為客戶在印染機械、自動噴涂、電子設備、印刷包裝、電線電纜、恒壓供水、自動門、激光焊接、自動沖切床、自動化生產線等方面開發、設計、改造了眾多自動化設備及**的自動化控制系統，并為其提供周到的技術支持和售前、售中、售后服務! 本公司代理無錫信捷產品,PLC,伺服，變頻器，觸摸屏等。

產品包括有：

可編程控制器(PLC)：信捷、三菱、西門子、歐姆龍以及臺達等

工業人機界面(觸摸屏)：三菱、信捷、PRO-FACE、昆侖通態、威綸、西門子等

工業伺服及視覺：信捷等

量大從優。

產品特點

XC3系列標準型PLC，包含14、24、32、42、48、60點規格。

功能齊全，能滿足用戶的各種使用需求

輸入類型：NPN或PNP

輸出類型：晶體管（T）、繼電器（R）、晶體管繼電器混合（RT，前兩路為T）

電源規格：AC220V、DC24V

支持高速計數（高達80KHz）、2路高速脈沖輸出（高達100KHz）、通訊等特殊功能

標配RS232口，用于編程下載

標配RS485口（14點為選配），用于多種通訊

支持外接擴展模塊（14點除外），支持外接擴展BD板（14、42點除外）

型號一覽表

型號							輸入點數（DC24V）	輸出點數（R，T）
AC電源				DC電源
	繼電器輸出	晶體管輸出	晶體管繼電器混合輸出	繼電器輸出	晶體管輸出	晶體管繼電器混合輸出
N P N 型	XC3-14R-E	XC3-14T-E	XC3-14RT-E	XC3-14R-C	XC3-14T-C	XC3-14RT-C	8點	6點
	XC3-24R-E	XC3-24T-E	XC3-24RT-E	XC3-24R-C	XC3-24T-C	XC3-24RT-C	14點	10點
	XC3-32R-E	XC3-32T-E	XC3-32RT-E	XC3-32R-C	XC3-32T-C	XC3-32RT-C	18點	14點
	XC3-42R-E	XC3-42T-E	XC3-42RT-E	XC3-42R-C	XC3-42T-C	XC3-42RT-C	24點	18點
	XC3-48R-E	XC3-48T-E	XC3-48RT-E	XC3-48R-C	XC3-48T-C	-	28點	20點
	XC3-60R-E	XC3-60T-E	XC3-60RT-E	XC3-60R-C	XC3-60T-C	XC3-60RT-C	36點	24點
P N P 型	-	-	-	XC3-14PR-C	-	XC3-14PRT-C	8點	6點
	XC3-42PR-E	XC3-42PT-E	XC3-42PRT-E	XC3-42PR-C	XC3-42PT-C	XC3-42PRT-C	24點	18點
	-	-	-	XC3-48PR-C	XC3-48PT-C	XC3-48PRT-C	28點	20點
	-	-	-	-	-	XC3-60PRT-C	36點	24點

功能配置表

○用戶選擇 ×不支持 √支持

系列及點數	時鐘	通信		擴展模塊	BD板	高速計數路數			脈沖輸出路數（T型 /RT型）	外部中斷
系列及點數	時鐘	485 通信	自由通信	擴展模塊	BD板	遞增模式	脈沖+方向	AB相	脈沖輸出路數（T型 /RT型）	外部中斷
XC3系列
XC3-14	×	○	○	×	×	4	2	2	2	1
XC3-24	○	√	√	√	√	6	3	3	2※1	3
XC3-32	○	√	√	√	√	6	3	3	2※1	3
XC3-42	○	√	√	√	×	6	3	3	2※1	3
XC3-48	○	√	√	√	√	4	2	2	2	3
XC3-60	○	√	√	√	√	4	2	2	2	3

※1：使用BD板后，Y1不可用于脈沖輸出。

基本規格

項目	規格
絕緣電壓	DC500V 2MΩ以上
抗噪聲	噪聲電壓1000Vp-p 1us脈沖1分鐘
空氣	無腐蝕性、可燃性氣體
環境溫度	0℃~60℃
環境濕度	5%~95%（無凝露）
通訊口1	RS-232，連接上位機、人機界面編程或調試
通訊口2	RS-232/RS-485，聯網或連接智能儀表、變頻器等
通訊口3	BD板擴展通訊口RS-232C/RS-485
安裝	可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上
接地	第三種接地（不可與強電系統公共接地）

備注：XC3-14點的基本單元不具有通訊口2。

性能規格

項目		規格
程序執行方式		循環掃描方式
編程方式		指令、梯形圖并用
處理速度		0.5us
停電保持		使用FlashROM及鋰電池
用戶程序容量※1		128KB
I/O點數※2	總點數	14點	24點		32點	42點	48點	60點
	輸入點數	8點 X0~X7	14點 X0~X15		18點 X0~X21	24點 X0~X27	28點 X0~X33	36點 X0~X43
	輸出點數	6點 Y0~Y5	10點 Y0~Y11		14點 Y0~Y15	18點 Y0~Y21	20點 Y0~Y23	24點 Y0~Y27
內部線圈（X）※3		544 點：X0~X1037
內部線圈（Y）※4		544點：Y0~Y1037
內部線圈（M）		8768點		M0~M2999 【M3000~M7999】※5
				特殊用※6 M8000~M8767
流程（S）		1024點		S0~S511 【S512~S1023】
定時器（T）	點數	640點		T0~T99：100ms不累計
				T100~T199：100ms累計
				T200~T299：10ms不累計
				T300~T399：10ms累計
				T400~T499：1ms不累計
				T500~T599：1ms累計
				T600~T639：1ms***定時
	規格	100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒
計數器（C）	點數	640點		C0~C299：16位順計數器
				C300~C598：32位順/倒計數器
				C600~C618：單相高速計數器
				C620~C628：雙相高速計數器
				C630~C638：AB相高速計數器
	規格	16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647
數據寄存器（D）		9024字		D0~D3999 【D4000~D7999】※5
				特殊用※6 D8000~D9023
FlashROM寄存器（FD）		4080字		FD0~FD3055
				特殊用※6 FD8000~FD9023
擴展內部寄存器（ED）※7		16384字		ED0~ED16383※8
保密寄存器（FS）※12		16字		FS0~FS15
高速處理功能		高速計數、脈沖輸出、外部中斷
口令保護		6位長度ASCII
自診斷功能		上電自檢、監控定時器、語法檢查
