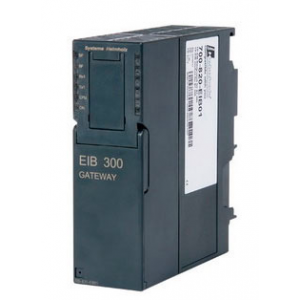

EIB 300雙絞線KNX/EIB通信模塊



EIB 300是用于S7-300系統的通信模塊。通過它可以將EIB/KNX總線連接到PLC，總線直接連接到模塊上。由于PLC的編程功能，通過EIB/KNX總線可以很容易地實現復雜的控制和監視功能 。

在“對象模式”下，EIB 300主動參與支持高達240個對象的EIB / KNX總線，支持從1位到4字節數據大小的所有類型的對象。當前對象的值被映射到PLC的數據模塊中，在每個PLC周期中交換一次。這樣一來，EIB側數值的變動應用到 PLC中，并且PLC中變化的值被傳輸到EIB/KNX總線。此外，“event” 和 “control flags”以特定的方式也可以影響通信狀態。
在S7-300 PLC中，EIB 300模塊的管理如同CP340模塊。通過標準交付中包含的處理塊，可以簡單地將EIB 300集成到PLC程序中。使用所提供的示例項目將EIB 300作為一種新的設備集成到ETS軟件中。在對象模式中，可以配置不同的配置文件的對象，從而適應各自的應用。
通過6種顏色的LED指示燈顯示EIB 300 在EIB/KNX總線中的當前操作狀態相關信息。提供的USB接口用于固件更新和診斷。



特點：

■  直接從PLC訪問EIB/KNX總線
■  通過PLC編程實現復雜的控制和監視功能
■  可配置對象操作多達240個
■  易于集成和處理
■  支持ETS**3和ETS**4

【訂貨數據】

產品描述	產品型號
EIB 300雙絞線KNX/EIB通信模塊	700-820-EIB01
