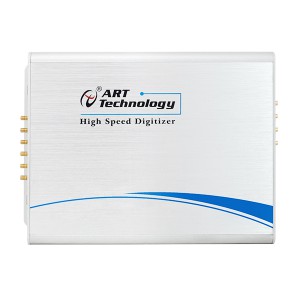

是一種基于USB總線的數字化儀。該板卡提供4路單端模擬量輸入，12位ADC采樣精度，轉換速率高達40MS/s（USB8502）/80MS/s（USB8512）。
|
AD模擬量輸入
|
ADC分辨率
|
12位（Bit）
|
|
輸入通道
|
4路單端
|
|
輸入量程
|
±5V、±1V
|
|
采樣率
|
高達40MS/s（USB8502）/80MS/s（USB8512）
|
|
采樣方式
|
同步采樣
|
| 存儲器深度 |
板載2GB 內存 |
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流耦合、交流耦合
|
|
觸發源
|
軟件觸發、ATR觸發、DTR觸發、Trigger
信號觸發（用于多卡同步）
|
|
ATR輸入源
|
從AI0~AI3的任一通道輸入
|
|
觸發源輸入范圍
|
ATR輸入范圍
|
同AD量程
|
|
DTR輸入范圍
|
標準TTL電平
|
|
輸入阻抗
|
1MΩ（50Ω可定制）
|
|
帶寬
|
20MHz（USB8502）/40MHz（USB8512）
|
|
時鐘源
|
板載時鐘、主卡同步10M時鐘、外部參考10M時鐘、
外時鐘
|
|
外時鐘輸入范圍
|
USB8502：10MHz~40MHz，幅值為2Vpp~5Vpp
USB8512：10MHz~80MHz，幅值為2Vpp~5Vpp
|
北京阿爾泰科技發展有限公司成立于1999年，是一家從事測控產品研發、生產、銷售和服務的公司。自主研發的產品包括多種總線數據采集板卡、分布式采集模塊、無線通訊數傳采集模塊、運動控制卡、測控機箱及測控系統、控制器、無風扇工業電腦、工業平板電腦、工業主板等。
