霍克鋰電池EV24-60 24V60AH HAWKER
產品規格
電池型號
EV24-60
標稱電壓
25.6V
標稱容量
60AH
尺寸
箱體尺寸：314mm（長）*248mm（寬）*215mm（高）
安裝尺寸：370mm（長）*260mm（寬）*225mm（高）
重量
25KG
充電電壓
29.2V（可設置）
放電***低電壓
21.2V（可設置）
標稱放電電流
***大30A持續放電（23℃）
標稱充電電流
***大120A持續充電（23℃）
輸出穩壓功能
充、放電口隔離，放電口***高輸出電壓26.2V
充電保護
電池充滿電后，自動切斷充電
放電保護
電池電壓低于21.2V（可設置），自動切斷放電
過溫保護
電池內部溫度高于65℃（可設置），自動切斷充／放電
均衡電路
均衡電路用于均衡八個電芯模塊之間的輕微容量不平衡。
SOC（荷電狀態）測量
AO模擬量輸出0V～5VDC，對應SOC０％～100％
剩余電量LED顯示
5顆綠燈顯示電量，每亮一顆，電量增加值為20％
報警LED燈
一顆紅燈，閃爍報警
RS-485通信
RS-485用于與上位通信或與其它模塊連接。
可配置的DO輸出
兩路干接點DO輸出，用戶可選擇2個指標（電壓、電流、電量、溫度等達
到設定值）DO輸出信號
工作溫度
-10℃～60℃
儲存溫度
-20℃～70℃
工作濕度
相對濕度10%～80%，無凝結
冷卻系統
被動自然冷卻
端口說明
IOA 5芯航插
IOB 5芯航插
Pin
Description
Pin
Description
Pin
Description
Pin
Description
1
485通訊信號A
4
SOC模擬量輸出信號正
1
DO+
4
DI-
2
485通訊信號B
5
SOC模擬量輸出信號負
2
DO-
5
NC
3
NC
3
DI+
備注：COM口主要針對工程人員開放，用于調試

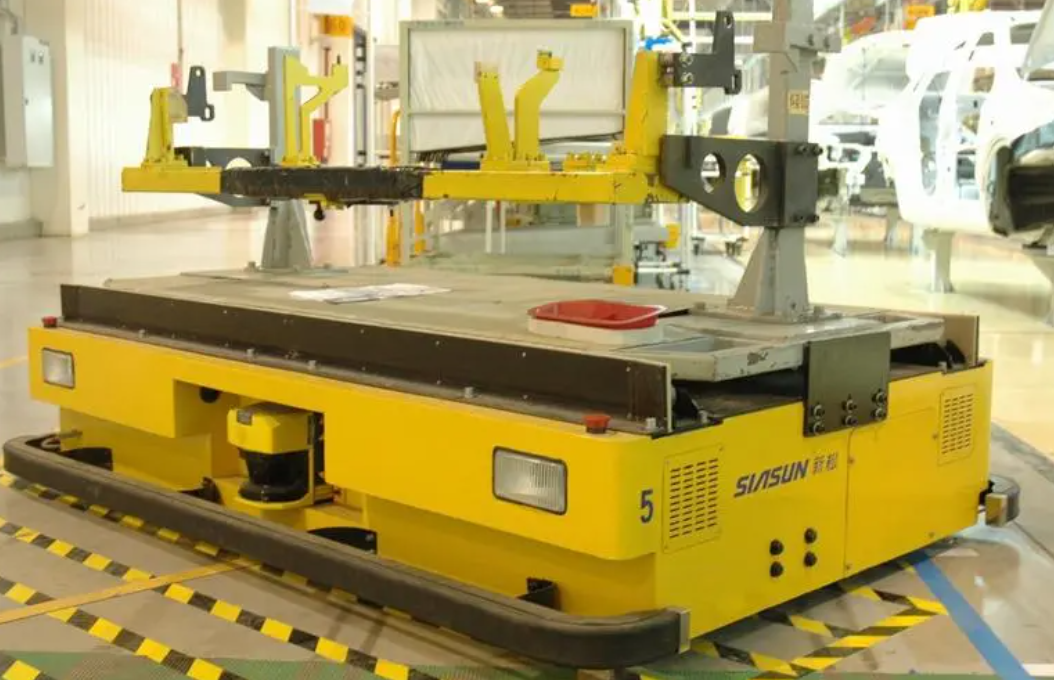

AGV小車選擇霍克電池AX鉛酸系列還是霍克電池EV鋰電系列，需要根據不同的應用場景和需求判斷。
1.霍克電池類型的選擇
用于AGV小車上的霍克電池有兩種：鉛酸電池AX12-XX、鋰電池EV24-XX/EV48-XX。（XX表示電池容量）詳細的電池參數表請咨詢我司。
霍克鉛酸電池每只單體電壓為12V，通過串聯組成24V或者48V電池組。可選擇的容量為18AH，26AH，45 AH，60AH，75 AH，100AH，120AH，150AH，180AH，200AH，250AH；
鉛酸電池***大允許10C以上的放電電流，常放電電流為0.5C；***大充電電流為0.2C，放空的電池充電一般要10-12小時。通常用于簡單的AGV小車，生產節拍不是很緊湊的應用場景。由于充電時間長一般需要專人管理電池充電，每臺AGV小車需要配兩套電池（一備一用）。
霍克鋰電池組有24V、48V、72V、96V等，24V和48V的應用***為廣泛。可選擇的容量為10AH、20AH、30AH、40AH、50AH、60AH、80AH、100AH、120AH、160AH、180AH、200AH、300AH。鋰電池尺寸比較靈活，可以根據AGV小車電池倉空間進行尺寸定制，能量密度相對鉛酸電池高，同樣體積情況下，可以存儲更多的電量，續航更持久。同時支持快速充電，標準霍克鋰電池可以達到2C充電，定制***大可以做到5C充電。標準放電為0.5C，***大支持2C放電。
由于霍克鋰電池具備快充的功能，常用于自動化程度要求較高的場景，現場無專人管控電池的充電，AGV系統自動采集電量信息，根據不同的狀態，自動匹配電池充電時間和充電電流，使AGV小車工作效率***大化。一般采用淺充淺放的形式工作，小車每運行一個周期電池電量基本保持不變，可以實現長時間自動運行，無人值守。
2.霍克電池的容量的選擇
電池容量選擇有兩個指標：負載功率（W）和連續運行時間（T）。
工作電流A=功率W/電池標稱電壓
需要的電池容量=工作電流A*連續運行時間T
（注：鉛酸電池電壓根據標稱電壓24V或者48V計算，鋰電池標稱電壓24V電池按照25.6計算，48V鋰電池按照48V計算。）
3.霍克電池特殊功能說明
霍克鋰電池可以根據不同的應用要求進行尺寸定制和功能定制。
霍克鋰電池內含電池管理系統（BMS），具有過充、過放、過溫、過流等保護功能，同時內部計算剩余電量（SOC），可以實時反饋給AGV小車，支持RS485通訊、CANopen通訊，電量AO輸出，電池DIO信息交互。AGV小車可以通過交互接口獲取電池狀態信息，同時根據要求控制電池，實現智能化管理。
針對AGV自動在線充電，霍克提供整套解決方案，包含在線充電站，側充機構，接觸式刷板刷塊，無線通訊模塊等。
