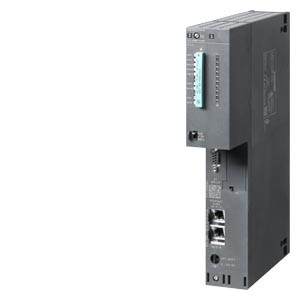

| SIMATIC S7-400，CPU 414-3 PN/DP 中央處理器，帶： 內存 4 MB， （2 MB 代碼，2 MB 數據）， 接口 第 1 個 MPI/DP 接口 12 MBIT/S(X1)， 第 2 個以太網/PROFINET 接口(X5) 第 3 個 IF 964-DP 接口可插拔(IF1) | ||
| 一般信息 | ||
| 產品類型標志 | CPU 414-3 PN/DP | |
| 硬件功能狀態 | 01 | |
| 固件版本 | V7.0 | |
| 產品功能 | ||
| ● 時鐘同步模式 | 是; 通過 PROFIBUS DP 接口或 PROFINET 接口 | |
| 附帶程序包的 | ||
| ● 工程系統 | STEP 7 V5.5 以上版本（帶硬件支持包 HSP 262） | |
| 運行中的 CiR 配置 | ||
| CiR 同步時間，基本負載 | 100 ms | |
| CiR 同步時間，每個輸入/輸出字節的時間 | 15 µs | |
| 電源電壓 | ||
| 額定值 (DC) | 通過系統電壓進行電壓供給 | |
| 輸入電流 | ||
| 來自背板總線 DC 5 V，典型值 | 1.3 A | |
| 來自背板總線 DC 5 V，***大值 | 1.6 A | |
| 來自背板總線 DC 24 V，***大值 | 300 mA; 每個 DP 接口 150 mA | |
| 來自 DC 5 V 接口，***大值 | 90 mA; 在每個 DP 接口處 | |
| 功率損失 | ||
| 功率損失，典型值 | 6.5 W | |
| 功率損失，***大值 | 8 W | |
| 存儲器 | ||
| 存儲器類型 | RAM | |
| 工作存儲器 | ||
| ● 集成 | 4 Mbyte | |
| ● 集成（用于程序） | 2 Mbyte | |
| ● 集成（用于數據） | 2 Mbyte | |
| ● 可擴展 | 否 | |
| 裝載存儲器 | ||
| ● 可擴展 FEPROM | 是; 附帶存儲卡（閃存） | |
| ● 可擴展 FEPROM，***大值 | 64 Mbyte | |
| ● 集成 RAM，***大值 | 512 kbyte | |
| ● 可擴展 RAM | 是; 附帶存儲卡 (RAM) | |
| ● 可擴展 RAM，***大值 | 64 Mbyte | |
| 緩沖 | ||
| ● 存在 | 是 | |
| ● 帶電池 | 是; 所有數據 | |
| ● 不帶電池 | 否 | |
| 蓄電池 | ||
| 緩沖器電池 | ||
| ● 緩沖器電流，典型值 | 180 µA; 至 40 °C | |
| ● 緩沖器電流，***大值 | 850 µA | |
| ● 緩沖器時間，***大值 | 在模塊數據手冊中對邊界條件和影響系數進行說明 | |
| ● CPU 上的外部緩沖器電壓供電 | 5 V DC 至 15 V DC | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 18.75 ns | |
| 對于字運算，典型值 | 18.75 ns | |
| 對于定點運算，典型值 | 18.75 ns | |
| 對于浮點運算，典型值 | 37.5 ns | |
| CPU-組件 | ||
| DB | ||
| ● 數量，***大值 | 6 000; 數字條：1 至 16000 | |
| ● 容量，***大值 | 64 kbyte | |
| FB | ||
| ● 數量，***大值 | 3 000; 數字條：0 至 7999 | |
| ● 容量，***大值 | 64 kbyte | |
| FC | ||
| ● 數量，***大值 | 3 000; 數字條：0 至 7999 | |
| ● 容量，***大值 | 64 kbyte | |
| OB | ||
| ● 數量，***大值 | 參見操作列表 | |
| ● 容量，***大值 | 64 kbyte | |
| ● 可用循環 OB 數量 | 1; OB 1 | |
| ● 時間報警 OB 數量 | 4; OB 10-13 | |
| ● 延遲報警 OB 數量 | 4; OB 20-23 | |
| ● 喚醒警告 OB 數量 | 4; OB 32、33、34、35（***小可設置循環時間 = 500 µs） | |
| ● 過程報警 OB 數量 | 4; OB 40-43 | |
| ● DPV1 報警 OB 的數量 | 3; OB 55-57 | |
| ● 等時模式 Ob 數量 | 3; OB 61-63 | |
| ● 多值計算 OB 數量 | 1; OB 60 | |
| ● 后臺 OB 數量 | 1; OB 90 | |
| ● 啟動 OB 數量 | 3; OB 100-102 | |
| ● 異步錯誤 OB 數量 | 9; OB 80-88 | |
| ● 同步錯誤 OB 數量 | 2; OB 121、122 | |
| 嵌套深度 | ||
| ● 每個優先等級 | 24 | |
| ● 錯誤 OB 中的附加等級 | 1 | |
| 計數器、定時器及其剩磁 | ||
| S7 計數器 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| — 下限 | 0 | |
| — 上限 | 2 047 | |
| — 已預設 | Z 0 至 Z 7 | |
| 計數范圍 | ||
| — 下限 | 0 | |
| — 上限 | 999 | |
| IEC 計數器 | ||
| ● 存在 | 是 | |
| ● 類型 | SFB | |
| ● 數量 | 不限制（只通過 RAM 進行限制） | |
| S7 時間 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| — 下限 | 0 | |
| — 上限 | 2 047 | |
| — 已預設 | 無時間剩余 | |
| 時間范圍 | ||
| — 下限 | 10 ms | |
| — 上限 | 9 990 s | |
| IEC 計時器 | ||
| ● 存在 | 是 | |
| ● 類型 | SFB | |
| ● 數量 | 不限制（只通過 RAM 進行限制） | |
| 數據范圍及其剩磁 | ||
| 保留的數據范圍（包括時間、計數器、標記），***大值 | 整個工作和裝載存儲器（附帶緩沖電池） | |
| 標記 | ||
| ● 容量，***大值 | 8 kbyte; 標記范圍的大小 | |
| ● 存在剩磁 | 是 | |
| ● 預設剩磁 | MB 0 至 MB 15 | |
| ● 定時標記數量 | 8; 在 1 個標記字節中 | |
| 本地數據 | ||
| ● 可調整，***大值 | 16 kbyte | |
| ● 已預設 | 8 kbyte | |
| 地址范圍 | ||
| 外設地址范圍 | ||
| ● 輸入端 | 8 kbyte | |
| ● 輸出端 | 8 kbyte | |
| 過程映像 | ||
| ● 輸入端，可調整 | 8 kbyte | |
| ● 輸出端，可調整 | 8 kbyte | |
| ● 輸入端，已預設 | 256 byte | |
| ● 輸出端，已預設 | 256 byte | |
| ● 一致性數據，***大值 | 244 byte | |
| ● 在過程映像中持續存取數據 | 是 | |
| 分量過程映像 | ||
| ● 分量過程映像數量，***大值 | 15 | |
| 數字通道 | ||
| ● 輸入端 | 65 536 | |
| — 集中式 | 65 536 | |
| ● 輸出端 | 65 536 | |
| — 集中式 | 65 536 | |
| 模擬通道 | ||
| ● 輸入端 | 4 096 | |
| — 集中式 | 4 096 | |
| ● 輸出端 | 4 096 | |
| — 集中式 | 4 096 | |
| 硬件擴展 | ||
| 擴展支架數量，***大值 | 21 | |
| 可連接的 OP | 63 | |
| 多值計算 | 是; ***多 4 個 CPU（附帶 UR1 或 UR2） | |
| 接口模塊 | ||
| ● 插拔式 IM 數量（總計），***大值 | 6 | |
| ● 插拔式 IM 460 數量，***大值 | 6 | |
| ● 插拔式 IM 463 數量，***大值 | 4; IM 463-2 | |
| DP 主站數量 | ||
| ● 集成 | 1 | |
| ● 關于 CP | 10; CP 443-5 Extended | |
| ● 通過 IM 467 | 4 | |
| ● 允許 IM + CP 混合模式 | 否; IM 467 無法在 PROFINET IO 運行中與擴展型 CP 443-5 或 CP 443-1 一起使用 | |
| ● 關于接口模塊 | 1; IF 964-DP | |
| ● 插拔式 S5 組件數量（通過中央設備中的適配器箱），***大值 | 6 | |
| IO 控制器數量 | ||
| ● 集成 | 1 | |
| ● 關于 CP | 4; 在中央控制器中***大值為 4；不同型號的 CP 443-1 無法在 PROFINET IO 運行中混合運行 | |
| 可運行的 FM 和 CP 數量（建議） | ||
| ● FM | 通過插槽數量和連接數量進行限制 | |
| ● CP, PtP | CP 440： 通過插槽數量進行限制；CP 441： 通過插槽數量或連接數量進行限制 | |
| ● PROFIBUS 和 Ethernet CP | 14; ***多 10 個 CP 可作為 DP 主站和 PROFINET 控制器使用，其中***多 10 個 IM 或 CP 作為 DP 主站和***多 4 個 CP 作為 PROFINET 控制器使用 | |
| 插槽 | ||
| ● 所需插槽 | 2 | |
| 通過以下方式同步系統中的時間差 | ||
| ● 以太網，***大值 | 10 ms | |
| ● MPI，***大值 | 200 ms | |
| 接口 | ||
| 接口/總線類型 | 1x MPI/PROFIBUS DP，1x PROFINET（2 個端口），1x PROFIBUS DP（可選插入式） | |
| RS 485 接口數量 | 1; 組合 MPI / PROFIBUS DP | |
| 其他接口數量 | 1; PROFIBUS DP，帶 IF 964-DP（可選插入式；MLFB：6ES7964-2AA04-0AB0） | |
| 地址范圍 | ||
| — 輸入端，***大值 | 2 kbyte | |
| — 輸出端，***大值 | 2 kbyte | |
| 每個 DP 從站的有效數據 | ||
| — 每個 DP 從站的有效數據，***大值 | 244 byte | |
| — 輸入端，***大值 | 244 byte | |
| — 輸出端，***大值 | 244 byte | |
| — 插槽數，***大值 | 244 | |
| — 每個插槽，***大值 | 128 byte | |
| PROFIBUS DP 從站 | ||
| ● 連接數量 | 16 | |
| ● GSD 文件 | http://support.automation.siemens.com/WW/view/zh/113652 | |
| ● 傳輸速率，***大值 | 12 Mbit/s | |
| ● 自動波特率搜索 | 否 | |
| ● 地址范圍，***大值 | 32; 虛擬插槽 | |
| ● 每個地址范圍的有效數據，***大值 | 32 byte | |
| — 一致性，***大值 | 32 byte | |
| 地址范圍 | ||
| — 輸入端，***大值 | 6 kbyte | |
| — 輸出端，***大值 | 6 kbyte | |
| 每個 DP 從站的有效數據 | ||
| — 每個 DP 從站的有效數據，***大值 | 244 byte | |
| — 輸入端，***大值 | 244 byte | |
| — 輸出端，***大值 | 244 byte | |
| — 插槽數，***大值 | 244 | |
| — 每個插槽，***大值 | 128 byte | |
| PROFIBUS DP 從站 | ||
| ● 連接數量 | 16 | |
| ● GSD 文件 | http://support.automation.siemens.com/WW/view/zh/113652 | |
| ● 傳輸速率，***大值 | 12 Mbit/s | |
| ● 自動波特率搜索 | 否 | |
| ● 地址范圍，***大值 | 32; 虛擬插槽 | |
| ● 每個地址范圍的有效數據，***大值 | 32 byte | |
| — 一致性，***大值 | 32 byte | |
| 服務 | ||
| — PG/OP 通訊 | 是 | |
| — 路由 | 是; 在主動接口中 | |
| — 全球數據通訊 | 否 | |
| — S7 基礎通訊 | 否 | |
| — S7 通訊 | 是 | |
| — S7 通訊，作為客戶機 | 是 | |
| — S7 通訊，作為服務器 | 是 | |
| — 直接數據交換（橫向連接） | 否 | |
| — DPV1 | 否 | |
| 傳輸存儲器 | ||
| — 輸入端 | 244 byte | |
| — 輸出端 | 244 byte | |
| S5 兼容通訊 | ||
| ● 提供支持 | 是; 關于 FC AG_SEND 和 AG_RECV，***大關于 10 CP 443-1 或 443-5 | |
| ● 每個任務的有效數據，***大值 | 8 kbyte | |
| ● 每個任務的有效數據（一致性），***大值 | 240 byte | |
| ● 每個 CPU 同時完成的 AG-SEND/AG-RECV 任務數量，***大值 | 24/24 | |
| 標準通訊 (FMS) | ||
| ● 提供支持 | 是; 通過 CP 和可裝載 FB | |
| 通信功能 / PROFINET CBA（在設定的額定通信負載時）/ 標題 / 標題 | ||
| ● CPU 通訊負載的額定設置 | 20 % | |
| ● 遠程互連組的數量 / PROFINET CBA 時 | 32 | |
| ● 技術功能的數量 / PROFINET CBA 時 / 用于主站或從站 | 150 | |
| ● 端子的數量 / PROFINET CBA 時 / 用于主站或從站 / 總計 | 4 500 | |
| ● 數據量 / 輸入變量的 / PROFINET CBA 時 / 用于主站或從站 | 45 000 byte | |
| ● 數據量 / 輸出變量的 / PROFINET CBA 時 / 用于主站或從站 | 45 000 byte | |
| ● 內部和 PROFIBUS 互連數量 / PROFINET CBA 時 / ***大值 | 1 000 | |
| ● 數據量 / 內部和 PROFIBUS 互連的 / PROFINET CBA 時 / 用于主站或從站 | 16 000 byte | |
| ● 數據量 / PROFINET CBA 時 / 每個連接的 / ***大值 | 2 000 byte | |
| 功率數據 / PROFINET CBA / 遠程互連 / 帶非循環傳輸 / 標題 | ||
| — 更新時間 / 遠程互連 / 非循環傳輸時 / PROFINET CBA 時 | 200 ms; 取決于設置的通訊負載、互連數量和使用的數據長度 | |
| — 帶有輸入變量的遠程互連數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 | 250 | |
| — 帶有輸出變量的遠程互連數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 | 250 | |
| — 數據量 / 作為帶有輸入變量的遠程互連有效數據 / 非循環傳輸時 / PROFINET CBA 時 | 8 000 byte | |
| — 數據量 / 作為帶有輸出變量的遠程互連有效數據 / 非循環傳輸時 / PROFINET CBA 時 | 8 000 byte | |
| — 數據量 / 作為遠程互連的有效數據 / 非循環傳輸時 / PROFINET CBA 時 / 每個連接的 / ***大值 | 2 000 byte | |
| 功率數據 / PROFINET CBA / 遠程互連 / 帶循環傳輸 / 標題 | ||
| — 更新時間 / 遠程互連 / 循環傳輸時 / PROFINET CBA 時 | 1 ms; 取決于設置的通訊負載、互連數量和使用的數據長度 | |
| — 帶有輸入變量的遠程互連數量 / PROFINET CBA 時 / 帶循環傳輸 / ***大值 | 300 | |
| — 帶有輸出變量的遠程互連數量 / 循環傳輸時 / PROFINET CBA 時 / ***大值 | 300 | |
| — 數據量 / 作為帶有輸入變量的遠程互連有效數據 / 循環傳輸時 / PROFINET CBA 時 / ***大值 | 4 800 byte | |
| — 數據量 / 作為帶有輸出變量的遠程互連有效數據 / 循環傳輸時 / PROFINET CBA 時 / ***大值 | 4 800 byte | |
| — 數據量 / 作為遠程互連的有效數據 / 循環傳輸時 / PROFINET CBA 時 / 每個連接的 / ***大值 | 450 byte | |
| 功率數據 / PROFINET CBA / 通過 PROFINET 的 HMI 變量 / 非循環 / 標題 | ||
| — 可注冊 HMI 站點數量 / 適用于 HMI 變量 / 非循環傳輸時 / PROFINET CBA 時 | 2 個 PN OPC/1 個 iMap | |
| — 更新時間 / HMI 變量 / 非循環傳輸時 / PROFINET CBA 時 | 500 ms | |
| — HMI 變量數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 | 1 000 | |
| — 數據量 / 作為 HMI 變量的有效數據 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 | 32 000 byte | |
| 功率數據 / PROFINET CBA / PROFIBUS Proxy 功能 / 標題 | ||
| — 產品功能 / PROFINET CBA 時 / PROFIBUS Proxy 功能 | 是; ***多可連接 32 個 PROFIBUS 從站 | |
| — 數據量 / PROFIBUS Proxy 功能時 / PROFINET CBA 時 / 每個連接的 / ***大值 | 240 byte; 取決于從站 | |
| 項目組態 / 編程 / 同時激活的 SFC 數量 / 標題 | ||
| — 同時激活的系統功能 (SFC) 數量 / 帶 DPSYC_FR | 2; SFC 11；每個接口 | |
| — 同時激活的系統功能 (SFC) 數量 / 帶 D_ACT_DP | 8; SFC 12；每個接口 | |
| — RD_REC | 8; SFC 59；每個接口 | |
| — WR_REC | 8; SFC 58；每個接口 | |
| — WR_PARM | 8; SFC 55；每個接口 | |
| — PARM_MOD | 1; SFC 57；每個接口 | |
| — WR_DPARM | 2; SFC 56；每個接口 | |
| — DPNRM_DG | 8; SFC 13；每個接口 | |
| — RDSYSST | 8; SFC 51 | |
| — DP_TOPOL | 1; SFC 103；每個接口 | |
| 項目組態 / 編程 / 同時激活的 SFB 數量 / 標題 | ||
| — RDREC | 8; SFB 52；每個接口，但全部外部接口上不超過 32 | |
| — WRREC | 8; SFB 53；每個接口，但全部外部接口上不超過 32 | |
| 技術保護 | ||
| ● 用戶程序保護/密碼保護 | 是 | |
| ● 模塊加密 | 是; 配備 S7-Block Privacy | |
| 尺寸 | ||
| 寬度 | 50 mm | |
| 高度 | 290 mm | |
| 深度 | 219 mm | |
| 重量 | ||
| 重量，約 | 900 g | |
| 上一次修改： | 2022/4/1 | |
