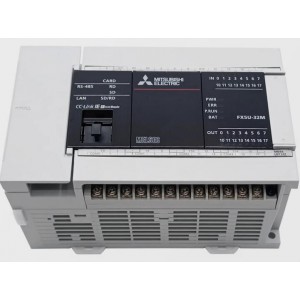

三菱PLC iQ-F系列FX5U產品新功能與型號說明
一、FX5U功能說明
1、控制規模:32~256點(CPU單元:32/64/80點)
CC-Link,AnyWireASLINK和Bitty包括遠程I/O***大512點
2、程序存儲器:64K步
3、內置模擬輸入輸出:A/D 2通道 12位、D/A 1通道 12位
4、內置SD卡插槽:***大4G字節(SD/ SDHC存儲卡)
5、內置以太網端口:10BASE-T/100BASE-TX
6、內置RS-485端口:RS-422 / RS-485標準
7、內置定位:獨立的4軸200kHz的脈沖輸出
8、內置高速計數器:***大8ch 200kHz高速脈沖輸入(FX5U-32M為6ch 200kHz+2ch 10kHz)
二、三菱FX5U系列PLC的CPU單元型號
FX5U-32MR/ES 內置16入/16出(繼電器),AC電源 5950
FX5U-32MT/ES 內置16入/16出(晶體管漏型),AC電源 6100
FX5U-32MT/ESS 內置16入/16出(晶體管源型),AC電源 6700
FX5U-64MR/ES 內置32入/32出(繼電器),AC電源 7250
FX5U-64MT/ES 內置32入/32出(晶體管漏型),AC電源 7400
FX5U-64MT/ESS 內置32入/32出(晶體管源型),AC電源 8100
FX5U-80MR/ES 內置40入/40出(繼電器),AC電源 8050
FX5U-80MT/ES 內置40入/40出(晶體管漏型),AC電源 8250
FX5U-80MT/ESS 內置40入/40出(晶體管源型),AC電源 9100
FX5UC-32MT/D 內置16入(漏型)/16出(晶體管漏型),DC電源 5480
FX5UC-32MT/DSS 內置16入(源型/漏型)/16出(晶體管源型),DC電源 6000
![3-2](http://www.cacpa.com.cn/file/upload/202306/18/11/11-56-06-20-9846.jpg)
![3-3](http://www.cacpa.com.cn/file/upload/202306/18/11/11-56-39-72-9846.jpg)
![4-1](http://www.cacpa.com.cn/file/upload/202306/18/11/11-56-54-64-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/11/11-58-05-40-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/11/11-58-24-33-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/11/11-58-40-83-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/11/11-58-53-25-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/11/11-59-11-97-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/11/11-59-22-49-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/11/11-59-38-39-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/11/11-59-47-51-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/11/11-59-56-32-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/12/12-00-11-28-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/12/12-00-19-49-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/12/12-00-29-40-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/12/12-00-43-49-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/12/12-00-54-10-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/12/12-01-10-21-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/12/12-01-20-28-9846.jpg)
![](http://www.cacpa.com.cn/file/upload/202306/18/12/12-01-30-46-9846.jpg)
