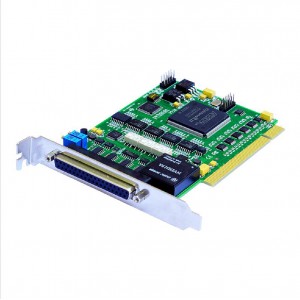

PCI8191北京阿爾泰科技16位32路250K光隔離數據采集卡

點擊圖片查看原圖
品牌: 阿爾泰科技
品牌: 阿爾泰科技
型號: PCI8191
單價: 面議
所在地: 北京
有效期至: 長期有效
最后更新: 2023-06-28 09:14
瀏覽次數: 353
詢價
店鋪基本資料信息

產品詳細說明
 ***節、產品應用

    本卡是一種基于PCI總線的數據采集卡,可直接插在IBM-PC/AT 或與之兼容的計算機內的任一PCI插槽中,構成實驗室、產品質量檢測中心等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過程監控系統。
它的主要應用場合為:
    ◆ 電子產品質量檢測
    ◆ 信號采集
    ◆ 過程控制
    ◆ 伺服控制


第三節、AD 模擬量輸入功能

    ◆ 轉換器類型:AD7663(默認為 AD7663,也可使用 AD7665)
  ◆ 輸入量程:±10V、±5V、±2.5V、0~10V、0~5V
        轉換精度:16 位(Bit)
    ◆ 采樣速率(Frequency):速率為 250KHz(使用 AD7665 時,速率為 500KHz)
       注釋:各通道實際采樣速率 = 總采樣速率(Frequency)/采樣通道數
  ◆ 物理通道數:32 通道(單端 SE), 16 通道(雙端 DI)
  ◆ 模擬量輸入方式:單端模擬輸入和雙端模擬輸入
  ◆ 采樣通道數:軟件可選擇,通過設置首通道(FirstChannel)和末通道(LastChannel)實現的
       說明:采樣通道數 = LastChannel – FirstChannel + 1
  ◆ 通道切換方式:首末通道順序切換
  ◆ 模擬輸入隔離電壓: 2500Vrms(1min)
  ◆ 數據讀取方式:軟件查詢非空和半滿方式
  ◆ 存諸器深度: 8K 字(點)FIFO 存儲器
  ◆ 存儲器標志:非空、半滿、滿(溢出)
  ◆ 異步與同步(ADMode):可實現連續(異步)與分組(偽同步)采集
  ◆ 組間間隔(GroupInterval):軟件可設置,***小為采樣周期(1/Frequency),***大為 419400uS
  ◆ 時鐘源(ClockSource):板內時鐘和板外時鐘軟件可選
  ◆ 觸發模式(TriggerMode):軟件內部觸發和硬件后觸發(簡稱外觸發)
  ◆ 觸發類型(TriggerType):數字邊沿觸發和脈沖電平觸發
  ◆ 觸發方向(TriggerDir):負向、正向、正負向觸發
  ◆ 數字量觸發源(DTR)輸入范圍:標準 TTL 電平
  ◆ 程控放大器類型:默認為 AD8251,兼容 AD8250、AD8253
  ◆ 程控增益:1、2、4、8 倍(AD8251)或 1、2、5、10 倍(AD8250)或 1、10、100、1000 倍(AD8253)
    ◆ 模擬輸入阻抗:10M
    ◆ 放大器建立時間:785nS(0.001%)(max)
    ◆ 非線性誤差:±3LSB(***大)
    ◆ 系統測量精度:0.01%
    ◆ 工作溫度范圍:0℃ to 50℃
    ◆ 存儲溫度范圍:-40℃ ~ 70℃


第四節、其他指標

    ◆ 板載時鐘振蕩器: 40MHz


第五節、板卡外形尺寸

    138mm(長) * 110mm(寬)*18.50mm(高)


第六節、產品安裝核對表

    打開 PCI8191 板卡包裝后,你將會發現如下物品:
        1、 PCI8191 板卡一個
        2、 ART 軟件光盤一張,該光盤包括如下內容 :
            a) 本公司所有產品驅動程序,用戶可在 PCI 目錄下找到 PCI8191 驅動程序;
            b) 用戶手冊(pdf 格式電子文檔);


第七節、安裝指導

一、軟件安裝指導
    在不同操作系統下安裝PCI8191板卡的方法一致,在本公司提供的光盤中含有安裝程序Setup.exe,用戶雙擊
此安裝程序按界面提示即可完成安裝。

二、硬件安裝指導
    在硬件安裝前首先關閉系統電源,待板卡固定后開機,開機后系統會自動彈出硬件安裝向導,用戶可選擇系
統自動安裝或手動安裝。
    注意:不可帶電插拔板卡。
