技術數據

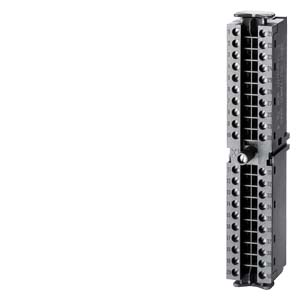

		SIMATIC S7-300，前連接器 帶螺絲觸點，40針
一般信息
產品類型標志		前置插頭
環境要求
運行中的環境溫度
● ***小值		0 °C
● ***大值		60 °C
運輸/儲存時的環境溫度
● ***小值		-40 °C
● ***大值		70 °C
附件
屬于產品		S7-300
連接技術
外圍設備信號接口
● 連接技術		螺栓緊固
● 每個接口的導線數量		1; 或者將兩根***大直徑為 0.75 mm²（總和）導線放置在同一個電纜芯線套里
導線截面 (mm²)
— 硬導線的可連接導線截面，***小值		0.14 mm²
— 硬導線的可連接導線截面，***大值		0.75 mm²
— 軟導線（無電纜芯線端套）的可連接導線截面，***小值		0.14 mm²
— 軟導線（無電纜芯線端套）的可連接導線截面，***大值		0.75 mm²
— 軟導線（帶電纜芯線端套）的可連接導線截面，***小值		0.14 mm²
— 軟導線（帶電纜芯線端套）的可連接導線截面，***大值		0.75 mm²
符合 AWG 的導線截面
— 硬導線的可連接導線截面，***小值		24
— 硬導線的可連接導線截面，***大值		19
— 軟導線（無電纜芯線端套）的可連接導線截面，***小值		24
— 軟導線（無電纜芯線端套）的可連接導線截面，***大值		19
— 軟導線（帶電纜芯線端套）的可連接導線截面，***小值		24
— 軟導線（帶電纜芯線端套）的可連接導線截面，***大值		19
線端處理
— 導線的剝線長度，***小值		6 mm
— 導線的剝線長度，***大值		6 mm
— 符合 DIN 46228 的電纜芯線端套，無塑料套筒		形狀 A，5 毫米至 7 毫米長
— 符合 DIN 46228 的電纜芯線端套，帶塑料套筒		形狀 E，至 6 毫米長
安裝
— 工具		螺絲刀，圓錐形結構，3 mm 至 3.5 mm
— 擰緊扭矩，***小值		0.4 N·m
— 擰緊力矩，***大值		0.7 N·m
尺寸
寬度		21.6 mm
高度		125 mm
深度		40.9 mm
重量
重量，約		137 g
