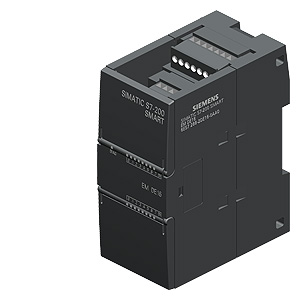

SIMATIC S7-200 SMART, 數字輸入 EM DI16, 16 個數字輸入端,24V DC,灌電流/拉電流 |
一般信息 |
產品類型標志 |
SM DI16,DI 16x24 VDC |
電源電壓 |
額定值 (DC) |
24 V |
允許范圍,下限 (DC) |
20.4 V |
允許范圍,上限 (DC) |
28.8 V |
輸入電流 |
耗用電流,典型值 |
4 mA; 24 V DC 輸入時每通道的電流 |
耗用電流,***大值 |
5 mA; 30 V DC 輸入時每通道的電流 |
來自背板總線 DC 5 V,典型值 |
85 mA; 5 V DC 來自 CPU 模塊 |
來自背板總線 DC 5 V,***大值 |
105 mA; 5 V DC 來自 CPU 模塊 |
數字輸入 |
數字輸入端數量 |
16 |
● 在組件中 |
4 |
輸入端的并聯開關 |
是 |
輸入特性符合 IEC 61131,類型 1 |
是 |
可同時控制的輸入端數量 |
所有安裝位置 |
— ***高可達 40 ℃,***大值 |
16 |
水平安裝位置 |
— ***高可達 50 ℃,***大值 |
16 |
垂直安裝位置 |
— ***高可達 40 ℃,***大值 |
16 |
輸入電壓 |
● 輸入電壓類型 |
DC |
● 額定值 (DC) |
24 V |
● 對于信號“0” |
< 5 V DC |
● 對于信號“1” |
+15 至 +30 V |
輸入電流 |
● 對于信號“0”,***大值(允許的閉路電流) |
1 mA |
● 對于信號 “1”,***小值 |
2.5 mA |
● 對于信號“1”,***大值 |
5.5 mA |
● 對于信號“1”,典型值 |
4 mA |
輸入延遲(輸入電壓為額定值時) |
對于標準輸入端 |
— 從“0”到“1”時,***大值 |
200 µs |
— 從“1”到“0”時,***大值 |
200 µs |
導線長度 |
● 屏蔽,***大值 |
500 m |
● 未屏蔽,***大值 |
300 m |
數字輸出 |
數字輸出端數量 |
0 |
導線長度 |
● 屏蔽,***大值 |
500 m |
● 未屏蔽,***大值 |
300 m |
報警/診斷/狀態信息 |
診斷顯示 LED |
● 用于輸入端狀態 |
是 |
電位隔離 |
數字輸入電位隔離 |
● 在通道之間 |
是; 光電耦合器 |
● 在通道之間,分組點數 |
4 |
絕緣 |
絕緣測試,使用 |
1500 V AC 持續 1 分鐘 |
EMV |
抗靜態放電干擾的能力 |
● 抗靜態放電干擾的能力符合 IEC 61000-4-2 |
是; ±4 kV 接觸放電(符合 IEC 801-2/IEC 1000-4-2;ESD);±8 kV 空氣放電(符合 IEC 801-2/IEC 1000-4-2;ESD) |
— 空氣放電時的試驗電壓 |
8 kV |
— 接觸放電時的試驗電壓 |
4 kV |
針對高頻電磁場的抗干擾能力 |
● 針對高頻射線的抗干擾性,符合 IEC 61000-4-3 |
是; 10 V/m,80 至 1000 MHz(符合 IEC 61000-4-3);10 V/m,900 MHz,1.89 GHz,50 % ED(符合 IEC 61000-4-3) |
— 高頻輻射的頻率范圍 |
80 到 1000 MHz,10 V/m,1.4 到 2.0 GHz,3 V/m,2.0 到 2.7 GHz,1 V/m |
與導線相關的抗干擾能力 |
● 電源導線的抗干擾能力符合 IEC 61000-4-4 |
是; ±2 kV 符合 IEC 61000-4-4,脈沖;浪涌測量附帶保護元件 |
● 信號導線的抗干擾能力,符合 IEC 61000-4-4 |
是; ±2 kV 符合 IEC 61000-4-4,脈沖 |
針對沖擊電壓的抗干擾能力(浪涌) |
● 電源導線的抗干擾能力符合 IEC 61000-4-5 |
是; 使用附加保護元件進行浪涌測量:±1kV(符合IEC61000-4-5;μs脈沖/導線對導線);±2 kV(符合IEC61000-4-5;μs脈沖/導線對地) |
● 非對稱耦合 |
±2 kV 符合 IEC 61000-4-5,非對稱浪涌電流 |
— 電源導線上的試驗電壓 |
2 kV |
— 信號導線(大于 30 米)上的試驗電壓 |
2 kV |
針對通過高頻場引起的導線干擾量的抗干擾能力 |
● 針對高頻饋電的抗干擾性,符合 IEC 61000-4-6 |
是; 10 V,150 kHz 到 80 MHz(根據 IEC 61000-4-6) |
● 針對高頻射線的抗干擾性,符合 IEC 61000-4-6 |
是; 10 V/m,附帶 80 % 調幅 1 kHz;10 kHz 至 80 MHz(符合 IEC 61000-4-6) |
— 9 kHz ... 80 MHz 范圍內在 80% 的 1KHz 調幅下的試驗電壓 |
10 V |
依據 EN 55 011 標準抑制無線電干擾輻射 |
● 無線電輻射干擾 |
發射干擾符合 EN 50081-2,依據 EN 55011 檢測,等級 A,組 1 |
● 極限值等級 A 適用于工業領域中的應用 |
是; EN 61000-6-4,發射干擾:在工業領域中使用。 |
防護等級和防護類別 |
防護等級 IP |
IP20 |
標準、許可、證書 |
CE 標記 |
是; CE 標識 / 歐盟一致性聲明 |
環境要求 |
露天情況下 |
● ***大落差 |
0.3 m |
運行中的環境溫度 |
● ***小值 |
0 °C |
● ***大值 |
55 °C |
● 水平安裝,***小值 |
0 °C |
● 水平安裝,***大值 |
55 °C |
● 垂直安裝,***小值 |
0 °C |
● 垂直安裝,***大值 |
45 °C |
運輸/儲存時的環境溫度 |
● ***小值 |
-40 °C |
● ***大值 |
70 °C |
相對空氣濕度 |
● 25 °C 時無冷凝運行,***大值 |
95 % |
尺寸 |
寬度 |
45 mm |
高度 |
100 mm |
深度 |
81 mm |
重量 |
重量,約 |
176 g |
