西安科華UPS電源蓄電池30KVAUPS通信電源系統在廣電網絡核心機房的應用:

        隨著三網融合進程的逐步推迸，廣電網絡UPS電源正在從單向網往雙向網邁進。承載著電視、通信、數據處理、交換、傳輸?shù)木薮笮畔⒘康脑O(shè)備被廣泛運用在各廣電網絡的前端機房，承擔這些重要設備供電的-48V DCUPS通信電源也隨之迸人廣電網絡機房，一旦該電源出現停電故障，不但會造成經濟損失，還有可能造成不良的社會影響，其后果不堪設想。因此，該設備的日常維護、故障處理一直是維護人員重中之重的首要任務。　　

科華高頻UPS電源30KVA功率24KW和工頻UPS電源30KVA功率24KW有什么不同

 通俗的講，就是含有逆變器輸出變壓器的UPS稱為工頻機，沒有逆變器輸出變壓器的UPS電源就是高頻機。高頻機通常采用IGBT進行高頻開關整流，同時完成功率因數校正的功能。而工頻機都是采用晶閘管進行全控橋整流，對電網具有較大的諧波污染。高頻UPS電源因為沒有了輸出變壓器，節省了資源、減輕了重量、提高了效率，是節能環保的機型，也是發展的趨勢。世界上主要的UPS廠家都推出大功率的高頻機。

 ①30KVA功率24KW定義不同

  高頻機：利用高頻開關技術，以高頻開關元件替代整流器和逆變器中的工頻變壓器的UPS電源，俗稱高頻機，高頻機體積小、效率高。

 工頻機：采用工頻變壓器作為整流器與逆變器部件的UPS電源俗稱工頻機，主要特點是主功率部件穩定可靠、過負荷能力和抗沖擊抗干擾能力強、帶負載能力強。

  ②高頻科華UPS電源不帶隔離變壓器，其輸出零線存在高頻電流，主要來自市電電網的諧波干擾、UPS整流器和高頻逆變器脈動電流、負載的諧波干擾等，其干擾電壓不僅數值高而且難以消除。而工頻UPS電源的輸出零地電壓更，而且不存在高頻分量，對于計算機網絡的通信安全來講，更加重要。

  ③高頻UPS電源體積小、重量輕，價格適合單個工作點的小功率設備保護，對干擾不敏感的設備和可靠性要求不很高的場合。而工頻機適合所有設備保護，無論是網點設備還是IDC(數據中心)，可靠性較高，但工頻機有體積大、重量重、價格高等缺點。

  ④工頻UPS電源采用可控硅整流，逆變后需通過變壓器升壓才能正常供電，故有輸出隔離變壓器，因此體積也比較大，適合大功率供電。高頻UPS電源采用IGBT整流和逆變，無需輸出變壓器升壓，故沒有輸出隔離變壓器，因此體積也比較小，適合小功率供電使用。

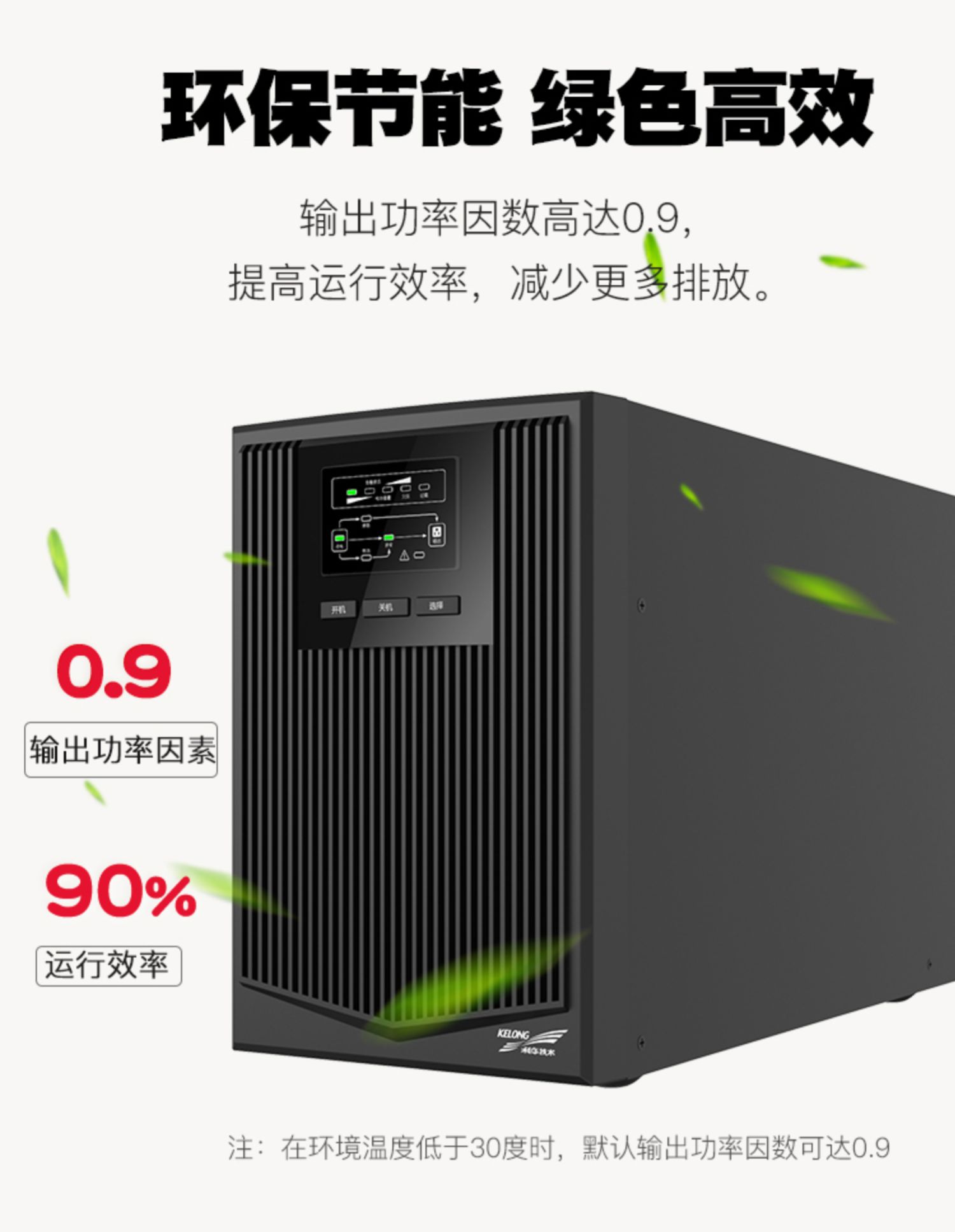

  工頻科華UPS電源的特點以及性能

  工頻機單進單出UPS電源突破了UPS行業的技術瓶頸，以**的數字電路系統替代了傳統的模擬電路，實現了非凡的創新。在數字電路模式下，高速微控制器和可編程邏輯器件對電路控制、參數設定和運行管理更加***，自檢和自偵測功能更加強大。全程采樣技術不僅有利于對電路板上的所有獨立電路連接進行自檢和故障分析，更能經數碼變換為極度純正和穩定的正弦波電壓，確保系統超穩定運行。

  工頻UPS電源30KVA功率24KW導入了**的智能化電池管理系統，可根據用戶電池配置自動調整電池的充電電流參數，并根據供電環境對電池進行均充浮充轉換、溫度補償充電和放電管理。采用全數字化控制技術，實現多臺UPS并聯冗余功能。

西安科華UPS電源廣電招標工頻UPS電源高精度SMD技術MD系列改變了傳統的插入式電路處理工藝，全部采用高精度SMD技術，既省空間，又徹底消除傳統UPS電路中的腳刺，便于提高集成電路的安全運行，同時提高可靠性和運行精度。

西安科華UPS電源廣播電視招標投標采購30KVA功率24KW基本組成原理:　

　　西安科華UPS電源結構組成　　

　　從結構上看，目前-48VDCUPS中/大型組合電源系統大都采用機架式模塊化設計，因而結構緊湊，擴容方便，操作簡單。該DCUPS系統的整個機架一般由直流配電模塊、壓脫離模塊、交流配電模塊、監控模塊和多個整流模塊組成，如圖1所示。多個獨立的整流模塊單元并聯工作，采用均流技術，所有模塊共同分擔負載電流，一旦其中某個模塊失效，其它模塊再平均分擔負載電流。即使出現單模塊故障，也不會影響系統的正常工作，而且為修復提供了充分的時間。

　　西安科華UPS電源功能原理　　

　　從電氣性能上看，新一代-48V DCUPS通訊電源系統，大部采用有源功率因數校正、高頻諧振變頻技術，有的還采用了RTT一HF(諧振變頻)***技術，具有效率高、功率密度高，加上更全面的電源網管系統，特別是對蓄電池的智能化監測維護的實現，大大地提高了電源的安全性和可靠性。　　

　　(1)交流配電模塊(ACD)　　

　　交流配電模塊采用三相五線制交流輸入，大中型重要機房交流配電模塊采用ACUPS作為通信電源交流輸入很有必要。該功能模塊一般都具有進線過載及短路保護、整流器過載及短路的二重保護、交流輸人防雷及告警等功能。對于每個整流模塊的交流輸入采用牢獨配電控制，其大致原理如圖2所示。

　　(2)直流配電模塊(DCD)　　

　　直流配電模塊將整流器輸出的直流電輸送到負載和電池。直流配電模塊的保護裝置有三種:小型空氣開關(DCM)、熔斷器(DCF)和混合型(DCFM)。任一熔斷器故障自動產生聲光告警(如圖3所示)。對于直流負載的分路標準，一般按照:重要負載分路、次要負載分路、電池熔斷器三種形式進行分配。

　　(3)壓脫離模塊(LVD)　　

　　在停電頻繁的地區，通信電源的交流輸入很難保證的情況下，當交流電長時間停電時，為保護電池防止電池過放電，有的通信電源采用了壓脫離(LVD)功能。壓脫離模塊(LVD)的二次下電功能為先脫離次要負載，后脫離電池或后脫離主要負載，如圖4所示。當蓄電池電壓降到于預設脫離電壓值時，LVD模塊上的直流接觸器的主觸點斷開;當蓄電池電壓升到高于預設重接電壓值時，直流接觸器的主觸點重接。從而有效地保護電池及重要負載。脫離電壓及重接電壓可視需要任意設置。

    (4)整流模塊　　

　　是構成整流模塊功能的主電路。交流濾波器濾除電網交流電中的雜波，經過節整流電路的整流，輸出較平滑的直流電壓，再通過有源功率因數校正，輸入到高頻開關電源的核心郡分逆變器，逆變器輸出的高頻脈沖電壓經第二節整流電路的整流和濾波，終輸出穩定可靠的-48V直流電壓供給電池和負載。

　　模塊化的整流器可以在線熱插拔，全部設置均自動進行，無需人工干預;在電路設計上大都具有高溫減載保護和過壓、過溫保護功能，有的還具有未處理器故障安全備份電路，大大提高了安全性和可靠性。整流模塊采用高頻開關技術，使得電源效率更高，交流輸入范圍變得很寬(允許電壓范圍可在150-320V變化)，加上高可靠性的智能風冷技術的應用，從而能適應更高的環境溫度(高達75°C)。　　

　　(5)監控模塊　　

　　監控模塊監視整個電源系統的運行，發布命令控制整流器及LVD的運行。每個模塊都被監視，一旦發生影響系統性能的故障，便觸發告警器。　　

西安科華UPS電源系統主要參數分析　　

　　西安科華UPS電源 -48VDCUPS系統額定輸出容量的選擇　　

　　在容量一定的條件下，為了充分提高-48VDCUPS的效率，一般負載功率應滿足額定功率的60%-70%，即系統額定輸出功率二系統實際功率/(60%一70%）。揚州前端機房共有兩臺-48VDCUPS通信電源，分別作為主、備用電源，考慮到UPS有可能的負載波動或啟動沖擊以及今后的擴容，每臺電源的額定功率為36kW，從而可以選定每臺-48VDCUPS的系統額定輸出容量為:36kW/0.6≈6OkW。　　

西安科華UPS電源蓄電池工作時間的計算　　

西安科華UPS電源機房主、備用-48V DCUPS每臺并接兩組2V、1000Ah的蓄電池組，每組共24節，從而可知蓄電池組電玉=2Vx24=48V，蓄電池組容量10OOAhx24=2400OAh，再根據滿載時蓄電池工作時間=(蓄電池組容量x電壓)/[主機額定功率，0.75(功率因數)]公式計算得出:系統滿載時蓄電池工作時間為(2x24x1000)/(60000x0.75)=48000/45000=1.06h，說明該系統在滿負載條件下斷電時蓄電池至少可以工作1h.由于本機房的重要性，以及今后擴容的需要實際負載功率只為9kW，那么按實際負載功率計算蓄電池的工作時間為:(2Vx24x10OOAh)/9kW≈5.3h，實際證明該計算值與實際值相當。　　

西安科華UPS電源系統的連接　　

　　圖6為揚州電視臺前端饑房-48VDC設備的供電方式示意圖。首先采用不同變電站實行兩路市電供電，主、備用兩路市電源分別輸入380V交流電到自動切換柜，正常情況下自動切換柜輸出主路到兩個并聯的交流UPS，從而實現對-48VDC電源市電不間斷的輸入。所有交流電都采用三相五線制方式。不同路的主、備用-48VDC電源為同一設備供電，大大地提高了設備供電的安全性。

西安科華UPS電源系統的維護　　

西安科華UPS電源主機的維護　　

　　(1)每天定時檢查:設備指示燈的指示情況，網管上的各種告警情況;機房環境溫度、濕度和設備內部環境運行溫度;檢查并記錄設備的八個系統值:整流器電流(總)、匯流排電壓、負載電流、電池電流、系統功率、電池溫度、交流電壓、整流器電流(單個)，以確定設備的運行狀況。　　

　　(2)周期性定期檢查:通過紅外溫度儀檢查連接處溫度，判斷各緊固件是否松動，若溫度過高，可以判斷連接處有松動，要及時分析判斷處理;定期清潔電源內部灰塵、清洗濾層網;每年雷雨季節來臨之前，一定要認真檢查UPS約有效屏蔽和接地情況，做電源線和通信線(例如遠端監控信號線)防雷過壓保護;每年冬季一定保證機房濕度（相對濕度范圍45%-50%），防止靜電損壞設備。　　

西安科華UPS電源蓄電池的維護　　

　　從DCUPS故障的統計發現，蓄電池造成的電源故障不在少數。究其原因大都是平時維護不當或維護不到位引起。　　

　　(1)每天定時檢查:電池房的環境溫度。保持在20-25攝氏度之間，溫度過(<15°C)，會降電池容量，溫度過高(>30°C)會減少電池壽命;同時注意保持電池房的清潔，防止由于昆蟲或老鼠發生電池短路的事故。　　

　　(2)周期性定期檢查:檢查蓄電池各接線的緊固螺絲松緊和銹蝕情況;電池外殼是否變形損壞;安全閥、電池極柱處是否有漏液和酸霧溢出現象；測量單體電池的電壓（>標稱值的70%）、內阻、整組電池的浮充電壓;對長時間不停市電的機房，每隔三至六個月應人為斷掉市電，讓UPS帶負載放電一次，這樣不但可以保持活性延長電池的使用壽命，同時也是核對電池容量的過程。一旦發現問題電池應及時更換，且不同規格、不同批號的電池不要混用。

　　西安科華UPS電源廣播電視招標投標采購30KVA功率24KW配置1小時項目信息啟動了UPS電源30KVA功率24KW、蓄電池統一招標入圍項目，科華UPS電源產品在競標中脫穎而出，成功入圍年度電源產品供應商，將為科華UPS電源提供綠色、節能、環保的電源產品，助力廣播電視網絡系統的數字化升級、數據中心UPS電源建設。
