マルチ入力

入力は熱電対10種類，測溫抵抗體2種類，直流電流2種類，直流電圧4種類のマルチ入力。

伝送出力,　警報機能（3點）標準裝備

入力値を125 ms毎にアナログ量に変換し，4～20 mA DCで出力する伝送出力機能を標準裝備。

警報機能出力も3點標準裝備。

防滴 防塵構造

埃，水がかかる過酷な環(huán)境下でも使用できる前面部 IP66構造です。

豊富なオプション

オプションとして，通信機能[當社標準プロトコル，Modbusプロト コル(ASCIIモード，RTUモード)]，警報出力4または伝送出力2點，2線式伝送器用電源を付加することができます。

仕様





入 力

熱電対，測溫抵抗體，直流電流，直流電圧

精 度

熱電対

各入力スパンの±0.2 ％±1デジット以內

または±2 ℃(4 )以內のどちらか大きい値

ただし，R，S 入力の0～200 ℃(400 )は±6 ℃(12 )

以內

B 入力の0～300 ℃(600 )は精度保証範囲外

K，J，E，T，N 入力の0 ℃(32 )未満は入力スパンの

±0.4 ％±1 デジット以內

測溫抵抗體

各入力スパンの±0.1 ％±1 デジット以內または±1 ℃

(2 )以內のどちらか大きい値

直流電流

各入力スパンの±0.2 ％±1 デジット以內

直流電圧

各入力スパンの±0.2 ％±1 デジット以內

サンプリング周期

125 ms

警報動作

絶対値上限動作，絶対値下限動作，待機付絶対値上限動作，待機付絶対値下限動作

電源電圧

100～240 V AC 50/60 Hz，24 V AC/DC 50/60 Hz

オプション

シリアル通信(RS-485)，警報出力4

絶縁電源出力，2線式伝送器用電源

伝送出力2，指定伝送出力，端子カバー，他

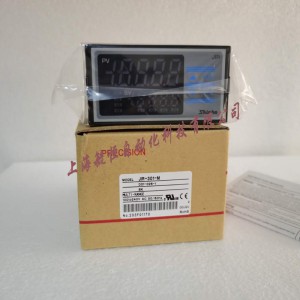

JIR-301-M  JIR-301-M BK 1 TA TV C5 P24 TC
