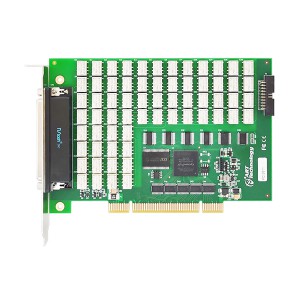

PCI2611是一款由64個交叉點組成的中密度 PCI矩陣開關模塊，分為4×16、8×8或兩組4×8的2線矩陣。該模塊采用機電繼電器，為承載大功率信號提供了出色的性能，同時具有低熱偏移，可在低電壓電平下進行***測量。PCI2611還具有監測繼電器的板載繼電器計數的功能，從而預警產品的正常使用壽命。
指標參數
|
產品型號
|
PCI2611
|
|
產品系列
|
矩陣開關
|
|
連接器
|
DB62母座
|
|
接線方式
|
DB62公頭轉DB62公頭線纜(選配)
|
|
拓?fù)浣Y(jié)構
|
2線4×16矩陣
|
硬件拓?fù)浣Y(jié)構僅三選一
|
|
2線8×8矩陣
|
|
2線兩組4×8矩陣（默認）
|
|
輸入特性
|
***大切換電壓
|
通道間
|
150 V
|
|
通道與地
|
150 V, CAT I
|
|
***大切換功率（單通道）
|
30W, 37.5 VA
|
|
***大切換電流（單通道）
|
直流
|
1A
|
|
交流
|
0.25 A
|
|
***大承載電流（單通道）
|
直流
|
2A
|
|
交流
|
0.5 A
|
|
直流路徑電阻
|
***初時
|
< 1Ω
|
|
壽命終止時
|
≥2Ω
|
|
熱電動勢
|
< 9μV
|
|
***小電流
|
10μA
|
|
支持RTSI <0..7>觸發、外部觸發（前面板）
|
|
|
