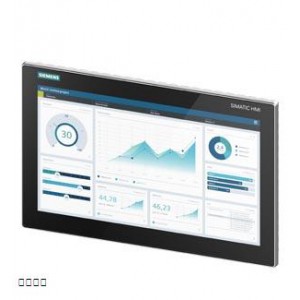

| SIMATIC HMI MTP2200， Unified 精智面板， 觸摸式操作， 21.5” 寬屏 TFT 顯示屏， 一千六百萬色， PROFINET 接口， 可項目組態的***低版本 WinCC Unified Comfort V16， 包含開源軟件，加熱 免費提供 參見隨附藍光 | ||
| 一般信息 | ||
| 產品類型標志 | MTP2200 Unified Comfort | |
| 顯示 | ||
| 顯示屏規格 | TFT | |
| 屏幕對角線 | 21.5 in | |
| 屏幕寬度 | 476.1 mm | |
| 屏幕高度 | 267.8 mm | |
| 顏色數量 | 16 777 216 | |
| 分辨率（像素） | ||
| ● 水平圖像分辨率 | 1 920 pixel | |
| ● 垂直圖像分辨率 | 1 080 pixel | |
| 背光燈 | ||
| ● MTBF 背景照明（溫度為 25 °C 時） | 30 000 h; 25°C 時 | |
| ● 可調節背景照明 | 是; 10 ... 100 % | |
| 操作元件 | ||
| 鍵盤字體 | ||
| ● 數字鍵盤 | 是; 屏幕鍵盤 | |
| ● 字母數字鍵盤 | 是; 屏幕鍵盤 | |
| 觸摸屏 | ||
| ● 觸摸屏規格 | 是 | |
| ● 多點觸摸屏規格 | 是 | |
| 安裝方式/安裝 | ||
| 安裝位置 | 垂直 | |
| 可以垂直安裝（縱向格式） | 是 | |
| 可以橫向安裝（橫向格式） | 是 | |
| 無外部通風時的***大允許傾斜角度 | 35° | |
| 電源電壓 | ||
| 電源的電壓類型 | DC | |
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 輸入電流 | ||
| 耗用電流（額定值） | 1 A | |
| 耗用電流，***大值 | 1.5 A | |
| 接通電流脈沖 I²t | 0.5 A²·s | |
| 存儲器 | ||
| 閃存 | 是 | |
| RAM | 是 | |
| 輸出類型 | ||
| 聲音 | ||
| ● 蜂鳴器 | 是 | |
| ● 揚聲器 | 否 | |
| 時間 | ||
| 時鐘 | ||
| ● 硬件時鐘（實時時鐘） | 是 | |
| ● 軟件時鐘 | 是 | |
| ● 緩存 | 是; 緩沖持續時間典型值為 6 周 | |
| ● 可同步 | 是 | |
| 接口 | ||
| 工業以太網接口數量 | 2; 2 個端口（交換機）+ 獨立端口 | |
| RS 485 接口數量 | 1; RS 422 / 485 接口組合 | |
| RS 422 接口數量 | 0; 共同附帶 RS 485 | |
| USB 接口數量 | 4; USB 3.1 Gen.1（A 型） | |
| SD 卡插槽數量 | 2 | |
| 工業以太網 | ||
| ● 工業以太網狀態 LED | 2 | |
| ● 集成開關的端口數量 | 2 | |
| 協議 | ||
| PROFINET | 是 | |
| PROFINET IO 支持的協議 | 否 | |
| 協議（以太網） | ||
| ● TCP/IP | 是 | |
| ● DHCP | 是 | |
| ● SNMP | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| 冗余模式 | ||
| 氣液冗余 | ||
| — MRP | 是 | |
| EMV | ||
| 依據 EN 55 011 標準抑制無線電干擾輻射 | ||
| ● 極限值等級 A 適用于工業領域中的應用 | 是 | |
| ● 極限值等級 B 適用于居民區中的應用 | 否 | |
| 防護等級和防護類別 | ||
| IP（正面） | IP65 | |
| IP（背面） | IP20 | |
| NEMA（正面） | ||
| ● 包括類型 4x 正面 | 是 | |
| ● 外殼，類型 12，正面 | 是 | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| cULus | 是 | |
| RCM（原 C-TICK） | 是 | |
| KC 許可 | 是 | |
| EAC（原 Gost-R） | 是 | |
| 在防爆區域使用 | ||
| ● ATEX 區域 2 | 否; 準備中 | |
| ● ATEX 區域 22 | 否; 準備中 | |
| ● IECEx 2 區 | 否; 準備中 | |
| ● IECEx 22 區 | 否; 準備中 | |
| ● cULus I 類 2 區，2 級 | 否; 準備中 | |
| ● cULus II 類 2 級 | 否 | |
| ● FM I 類 2 級 | 否; 準備中 | |
| ● FM II 類 2 級 | 否 | |
| 船舶建造許可 | ||
| ● 德國勞埃德船級社 (GL) | 否; 準備中 | |
| ● 美國船舶檢驗局 (ABS) | 否; 準備中 | |
| ● 必維國際檢驗集團 (BV) | 否; 準備中 | |
| ● 挪威船級社 (DNV) | 否; 準備中 | |
| ● 英國勞氏船級社 (LRS) | 否; 準備中 | |
| ● 日本船級社 (Class NK) | 否; 準備中 | |
| ● 中國船級社 (CCS) | 否; 準備中 | |
| 環境要求 | ||
| 適于室內使用 | 是 | |
| 適于戶外使用 | 否 | |
| 運行中的環境溫度 | ||
| 操作（垂直安裝） | ||
| — 垂直安裝時的***小值 | 0 °C | |
| — 垂直安裝時的***大值 | 45 °C | |
| 操作（***大傾斜角度） | ||
| — ***大傾斜角度時的***小值 | 0 °C | |
| — ***大傾斜角度時的***大值 | 40 °C | |
| 操作（垂直安裝，縱向格式） | ||
| — 垂直安裝時的***小值 | 0 °C | |
| — 垂直安裝時的***大值 | 40 °C | |
| 操作（***大傾斜角度，縱向格式） | ||
| — ***大傾斜角度時的***小值 | 0 °C | |
| — ***大傾斜角度時的***大值 | 35 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● ***小值 | -20 °C | |
| ● ***大值 | 60 °C | |
| 相對空氣濕度 | ||
| ● 操作，***大值 | 90 %; 無凝結 | |
| 操作系統 | ||
| 專有 | 是 | |
| 項目組態 / 標題 | ||
| 消息顯示 | 是 | |
| 報文系統（包括緩沖器和應答器） | 是 | |
| 過程值顯示（輸出） | 是 | |
| 可規定過程值（輸入） | 是 | |
| 方案管理 | 是 | |
| 組態軟件 | ||
| ● WinCC Unified Comfort Engineering（TIA 博途） | 是 | |
| ● WinCC Unified PC Engineering（TIA 博途） | 是 | |
| 語言 | ||
| 在線語言 | ||
| ● 聯機/運行時間語言數量 | 32 | |
| 語言 | ||
| ● 每個項目的語言 | 32 | |
| 在 WinCC Unified 下的功能 | ||
| 庫 | 是 | |
| 應用軟件/選件 | ||
| ● Writer | 是 | |
| ● 網頁瀏覽器 | 是 | |
| ● 媒體播放器 | 是 | |
| ● SIMATIC WinCC Sm@rtServer | 是 | |
| ● SIMATIC WinCC Audit | 否 | |
| ● Unified Collaboration | 是 | |
| 是 | ||
| 任務計劃器 | ||
| ● 時間控制 | 是 | |
| ● 任務控制 | 是 | |
| 幫助系統 | ||
| ● 每個信息文本的字符數 | 70 | |
| ● 每條信息的信息文本數量 | 10 | |
| WinCC Unified 下的功能 / 報警系統 / 標題 | ||
| ● 消息類別數量 | 32 | |
| ● 位消息 | ||
| — 位消息數量 | 9 000 | |
| ● 模擬消息 | ||
| — 模擬消息數量 | 300 | |
| ● S7 消息編號方法 | 是 | |
| ● 系統消息 HMI | 是 | |
| ● 更多系統消息（SIMATIC S7、Sinumerik、Simotion...） | 是 | |
| ● 每條消息的字符數 | 512 | |
| ● 每條消息的過程值數量 | 10 | |
| ● 確認組 | 是 | |
| ● 消息指示器 | 否 | |
| ● 消息緩沖器 | 是; 配置為報警歸檔 | |
| — 循環緩沖器 | 是 | |
| — 剩余 | 是 | |
| — 免維護 | 是 | |
| 參數組管理（配方） | ||
| ● 參數組類型數量 | 750 | |
| ● 每類參數組的參數組 | 2 000 | |
| ● 每類參數組的條目 | 1 000 | |
| ● 參數組存儲器可以擴展 | 是 | |
| WinCC Unified 下的功能 / 變量 / 標題 | ||
| ● 每臺設備的變量數 | 8 000 | |
| ● 每幅圖像的變量數 | 800 | |
| ● 臨界值 | 是 | |
| ● 結構 | 是 | |
| ● 陣列 | 是 | |
| WinCC Unified 下的功能 / 圖片 / 標題 | ||
| ● 可組態的圖片數量 | 1 200 | |
| ● 面板 | 是 | |
| 圖片對象 | ||
| ● 每個圖像的對象數量 | 1 200 | |
| ● 圖像框 | 是 | |
| ● 文本區 | 是 | |
| ● I/O 區 | 是 | |
| ● 圖形化的 I/O 區（圖形列表） | 是 | |
| ● 符號形式的 I/O 區（文本列表） | 是 | |
| ● 可縮放的矢量圖形 (SVG) | 是 | |
| ● 日期/時間域 | 是 | |
| ● 復選框 | 是 | |
| ● 單選按鈕 | 是 | |
| ● 開關 | 是 | |
| ● 按鍵 | 是 | |
| ● 圖形顯示 | 是 | |
| ● 圖標 | 是 | |
| ● 自定義網絡顯示 | 是 | |
| ● 幾何對象 | 是 | |
| WinCC Unified 下的功能 / 復雜畫面對象 / 標題 | ||
| ● 每個圖像的復雜對象數量 | 80 | |
| ● 消息顯示 | 是 | |
| ● 曲線顯示 | 是 | |
| ● 用戶顯示 | 是 | |
| ● 狀態/控制 | 否 | |
| ● 參數組顯示 | 是 | |
| ● HTML 瀏覽器 | 是 | |
| ● 條形圖 | 是 | |
| ● 滑動式調節器 | 是 | |
| ● 指示儀器 | 是 | |
| ● 模擬表/電子表 | 是 | |
| WinCC Unified 下的功能 / 列表 / 標題 | ||
| ● 每個項目的文字列表數量 | 750 | |
| ● 每個文本列表的條目數量 | 750 | |
| ● 每個項目的圖形列表數量 | 750 | |
| ● 每個圖形列表的條目數 | 750 | |
| WinCC Unified 下的功能 / 歸檔 / 標題 | ||
| ● 每臺設備的文檔數量 | 50 | |
| ● 每個文檔的條目數量 | 500 000 | |
| ● 消息檔案 | 是 | |
| ● 過程值檔案 | 是 | |
| ● 歸檔類型 / 針對 WinCC Unified | ||
| — 順序檔案 | 是 | |
| — 循環檔案 | 是 | |
| ● 保存路徑 / 歸檔的 / 針對 WinCC Unified | ||
| — 存儲卡 | 是 | |
| — 保存路徑 / 歸檔的 / 針對 WinCC Unified / USB 大容量存儲器 | 是 | |
| — 以太網 | 否 | |
| 安全性 | ||
| ● 角色數量 | 50 | |
| ● 職能權限數量 | 0; V16 | |
| ● 用戶數量 | 200 | |
| ● 密碼導出/導入 | 是 | |
| ● 中央用戶管理 | 是; WinCC V17 以上版本 | |
| WinCC Unified 下的功能 / 傳輸（上傳/下載） / 標題 | ||
| ● USB | 否 | |
| ● 以太網 | 是 | |
| ● 使用外部存儲介質 | 是; WinCC Unified V17 以上版本 | |
| 過程連接 | ||
| ● S7-1200 | 是 | |
| ● S7-1500 | 是 | |
| ● S7-200 | 否 | |
| ● S7-300/400 | 是 | |
| ● S7 連接數量 | 16 | |
| ● LOGO! | 否 | |
| ● SIMOTION | 否 | |
| ● OPC UA 客戶端 | 是 | |
| ● OPC UA 服務器 | 是 | |
| ● 軟件控制器/Open Controller | 否 | |
| WinCC Unified 下的功能 / 服務工具/工程組態輔助工具 / 標題 | ||
| ● 備份/恢復 | 是 | |
| ● 自動備份/恢復 | 是 | |
| ● 模擬 | 是 | |
| ● 設備轉換 | 是 | |
| 外設/選項 | ||
| 外設 | 打印機，條形碼讀碼器 | |
| 打印機 | 是 | |
| SIMATIC HMI MM 存儲卡：多媒體存儲卡 | 否 | |
| SIMATIC HMI SD 存儲卡：數字存儲卡 | 是 | |
| SIMATIC HMI CF 存儲卡：CF 卡 | 否 | |
| USB 存儲器 | 是 | |
| SIMATIC IPC USB 閃存（USB 記憶棒） | 是 | |
| SIMATIC HMI USB 內存（USB 記憶棒） | 是 | |
| 網絡攝像機 | 否 | |
| 機械/材料 | ||
| 外殼材料（正面） | ||
| ● 鋁材 | 是 | |
| 尺寸 | ||
| 外殼正面寬度 | 529 mm | |
| 外殼正面高度 | 331 mm | |
| 安裝截面，寬度 | 513 mm | |
| 安裝截面，高度 | 315 mm | |
| 安裝深度 | 73 mm | |
| 重量 | ||
| 重量（不含包裝） | 6.9 kg | |
