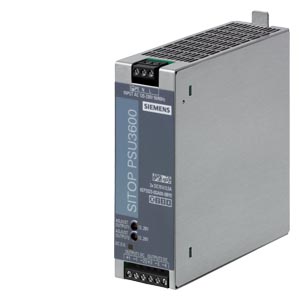

電源 SITOP PSU3600 DUAL/1ACDC/2xDC15V/3.5 A
SITOP 雙 PSU3600 穩定電源 輸入：120-230 V AC 輸出：2x 15 V DC/3.5 A 兩個零電勢輸出端 |
| 輸入 |
| 電網的形狀 |
單相交流或直流 |
| 供電電壓 AC 時 |
|
| ● ***小額定值 |
120 V |
| ● ***大額定值 |
230 V |
| ● 初始值 |
85 V; 基于 < 110 V AC/DC 的降額：輸出功率***大值 100 W |
| ● 終值 |
264 V |
| 輸入電壓 |
|
| ● DC 時 |
88 ... 250 V |
| 輸入端規格 超廣域輸入 |
是 |
| 工作條件 斷電橋接方式 |
at Vin = 120 V, 40 ms at Vin = 187 V |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 |
10 ms |
| 工作條件 斷電橋接方式 |
at Vin = 120 V, 40 ms at Vin = 187 V |
| 電網頻率 |
|
| ● 1 額定值 |
50 Hz |
| ● 2 額定值 |
60 Hz |
| 電網頻率 |
47 ... 63 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 120 V 時 |
2.2 A |
| ● 輸入電壓額定值為 230 V 時 |
1.3 A |
| ● 輸入電壓 120 V 的額定值中 |
1.3 A |
| ● 輸入電壓額定值為 220 V 時 |
0.7 A |
| 電流限制 接通電流 25 °C 時 ***大值 |
35 A |
| I2t 值 ***大值 |
1 A²·s |
| 保險絲規格 |
T 3.15 A (不可用) |
| ● 電源線內 |
建議微型斷路器： 6-10A 特性曲線C |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出端數量 |
2 |
| 輸出電壓 DC 時 額定值 |
15 V |
| 輸出電壓公式 |
2 x 15 V DC |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
15 V |
| ● 輸出端 1 上 DC 時 額定值 |
15 V |
| 相對總公差 電壓 |
1 % |
| 相對調節精度 輸出電壓 |
|
| ● 輸入電壓緩慢波動時 |
0.1 % |
| ● 歐姆負載緩慢波動時 |
1 % |
| 剩余波紋度 |
|
| ● ***大值 |
50 mV |
| 電壓峰段 |
|
| ● ***大值 |
150 mV |
| 可調節的輸出電壓 |
12 ... 28 V |
| 產品功能 可調整輸出電壓 |
是 |
| 輸出電壓設置方式 |
每個輸出端通過電位計 |
| 顯示方式 針對正常運行 |
綠色LED指示Vout> 10V（求和） |
| 信號類型 輸出端上 |
- |
| 輸出電壓特性 接通時 |
V輸出 超調< 1 % |
| 動作延遲時間 ***大值 |
0.5 s |
| 輸出電流 |
|
| ● 額定值 |
3.5 A |
| ● 輸出端 1 上 額定值 |
3.5 A |
| ● 輸出端 1 上 額定值 |
3.5 A |
| ● 測量范圍 |
0 ... 3.5 A; 每個輸出端的***大輸出功率為 60 W |
| 輸出的有效功率 典型 |
105 W |
| 產品特點 |
|
| ● 設備并聯 |
是 |
| 并聯設備的數量 增加功率 |
2 |
| 效率 |
| 百分比效率 |
88 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
18 W |
| 保護和監測 |
| 防過壓保護器規格 |
≤ 35 V |
| 電流限制動作值 |
5 A |
| 電流限制方式 |
取決于電壓設置 |
| 輸出的特性 短路保護 |
是 |
| 短路保護規格 |
電子鎖閉，自動重啟 |
| 顯示方式 適用于過載和短路 |
- |
| 安全 |
| 電位隔離 入口與出口之間 |
是 |
| 電位隔離 |
通過了 EN 60950-1 的安全低輸出電壓 |
| 設備保護等級 |
Class I |
| 泄漏電流 |
|
| ● ***大值 |
3.5 mA |
| 防護等級 IP |
IP20 |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是; cULus 認證（UL 508，CSA C22.2 編號107.1），文件 E197259；輸出端 NEC 級別2 符合 UL 1310 |
| ● CSA許可證 |
是; - |
| ● cCSAus，等級 1，分區 2 |
否 |
| ● ATEX |
否 |
| 資格證明 |
|
| ● IECEx |
否 |
| ● NEC 級別 2 |
是 |
| ● ULhazloc 許可 |
否 |
| ● FM 許可 |
否 |
| 認證類型 CB 證書 |
否 |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| ● C-Tick |
是 |
| ● 法規符合性標志 (RCM) |
是 |
| 資格證明 造船許可 |
否 |
| 造船許可 |
- |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
否 |
| ● Bureau Veritas (BV) |
否 |
| ● DNV GL |
否 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 Class B |
| ● 適用于電網諧波限制 |
EN 61000-3-2 |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +70 °C; 降額 > 60 °C：2%/°K |
| ● 運輸期間 |
-40 ... +70 °C |
| ● 存放期間 |
-40 ... +70 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
L1, N, PE: 每 0.5 ... 2.5 mm² 1個螺釘型端子 單芯/多股 |
| ● 輸出端上 |
+: 每個輸出為 0.5 ... 2.5 mm² 1個螺釘型端子; -: 每個輸出為 0.5 ...2.5mm²2個螺釘型端子 |
| ● 用于輔助觸點 |
- |
| 寬度 外殼的 |
42 mm |
| 高度 外殼的 |
125 mm |
| 深度 外殼的 |
125 mm |
| 須遵守間距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
0.55 kg |
| 產品特點 外殼的 可順序排列的殼體 |
是 |
| 緊固類型 |
安裝在DIN導軌 EN 60715 35x7.5/15上 |
