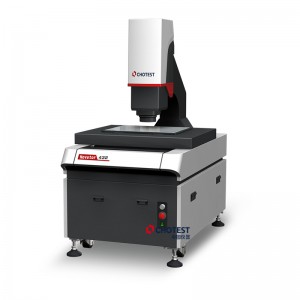

2.5次元精密影像測量儀

點擊圖片查看原圖
品牌: 中圖儀器
品牌: CHOTEST中圖儀器
型號: Novator系列
單價: 面議
所在地: 廣東 深圳市
有效期至: 長期有效
最后更新: 2023-09-25 09:50
瀏覽次數: 292
詢價
店鋪基本資料信息

產品詳細說明
Novator系列2.5次元精密影像測量儀是全自動影像測量儀,其智能化和自動化程度高,使測量變得簡單:它可以自動抓取數據點,測量點、線、圓、弧、橢圓、矩形等幾何特征,自動分析測量特征的各種參數,如寬度、直徑、位置、直線度、圓錐度、圓柱度等各種幾何尺寸。儀器特點是可以自動抓取產品的邊界和表面,尤其是在測量一些弱邊緣特征(如過渡曲線、圓角加工等)時能完成自動抓取。結合專用測量軟件對測繪要素數據進行處理、評價和輸出。在保證精度的前提下,測量效率更高。


測量功能

1.量測工具:掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、***近點等。

2.可測幾何量: 點、線、圓(圓心坐標、半徑、直徑)、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征:交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差:直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系:儀器坐標系、點線、兩點 X、兩線等工件坐標系;圖像配準坐標系;可平移、旋轉、手工調整坐標系。

6.快速工具:R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。



Novator系列2.5次元精密影像測量儀將傳統影像測量與激光測量掃描技術相結合,支持頻閃照明和飛拍功能,1-2S自動聚焦速度快,處理去毛刺、弱邊界等復雜邊界提取能力強,可進行高速測量,并融入中圖閃測儀的拼接測量功能,結合可獨立升降和可更換RGB光源,可適應更多復雜工件表面,同時測量效率提升5~10倍。配備(1)觸發式測頭;(2)點激光(激光同軸位移計);(3)三角激光三種傳感器配置,能**測量零件高度尺寸。


1、接觸式測量

影像測量儀+觸發式測頭組合相當于一臺小的三坐標測量儀,也就是我們說的復合式影像測量儀,在需要測量高度的地方,用探針取元素(點或者面),然后運用影像測量儀軟件中的Z軸自動對焦功能,測量得出高度。

2、非接觸式測量

通過搭載點激光(激光同軸位移計)、三角激光傳感器配置,點激光輪廓掃描測量以及線激光3D掃描成像進行高度測量,平面度測量,針對鏡面和光滑斜面均可測量;或是運用影像測量儀軟件中的Z軸自動對焦功能,測量得出高度,這樣的測量方法可以減少人為誤差,不管是誰來測量,都可以測得同樣的數值,非常簡單方便。



產品優勢

激光掃描成像、3D復合測量

1.支持點激光輪廓掃描測量,進行高度方向上的輪廓測量。

2.支持線激光3D掃描成像,可實現3D掃描成像和空間測量。

3.VisionX測量軟件支持多種輪廓測量和3D空間測量,無縫連接2D/3D混合測量。

頻閃照明光源、高速硬件飛拍

1.具備頻閃照明光源,支持頻閃和普通雙模式。

2.支持飛拍模式測量,測量效率提升5~10倍。

3.Novator系列2.5次元精密影像測量儀融入中圖閃測儀的拼接測量功能,發揮綜合優勢。

可更換RGB表光、獨立升降表光

1.可更換RGB表光和白色表光,適應多種復雜顏色和材料表面。

2.表光可獨立升降,更好的觀察樣品表面。

3.支持六環八分區表面光、透射光、同軸光分段編程控制。

自動測量,批量更快

1.程序匹配工件坐標系,自動執行測量流程。

2.支持CAD圖紙和Gerber圖紙導入,坐標系匹配測量。

3、CNC固定坐標系模式下,可快速***地進行批量測量。



部分技術指標

型號 Novator432



行程范圍

X(mm) 400
Y(mm) 300
Z(mm) 200
圖像傳感器 高清彩色工業攝像機
顯示器 24英寸 LCD顯示器(1920×1080)
放大倍率 光學放大0.6~8.0X;影像放大17~232X



照明系統

透射光 遠心透射照明(綠色)
表面光 6環8分區分割照明(白光);選配,可更換RGB光源
同軸光 LED光
3D掃描成像測量 Z向測量范圍 5mm
掃描寬度 30mm
支持飛拍測量模式 支持
支持導航相機 支持
傳感器配置 選配,(1)接觸式探針;(2)白光共焦;(3)三角激光
外形尺寸(mm) 860*1350*1670
儀器重量(Kg) 650
