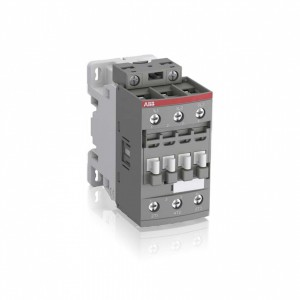

產品型號：AF26Z-30-00-21

產品類型：交流接觸器

產品品牌：ABB

起訂量: 1 piece
海關關稅號: 85364900
Popular Downloads
說明書和手冊: 1SBC101027M6801
CAD Dimensional Drawing: 2CDC001079B0201
尺寸
產品凈寬: 45 mm
產品凈深: 86 mm
產品凈高: 86 mm
產品凈重: 0.35 kg
技術參數
主觸點NO數量: 3
主觸點NC數量: 0
輔助觸點NO數量: 0
輔助觸點NC數量: 0
標準: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
額定工作電壓: Main Circuit 690 V
額定頻率 (f): Control Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
額定發熱電流（自由空氣） (Ith): acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 50 A
額定工作電流 AC-1 (Ie): (690 V) 40 °C 45 A
(690 V) 60 °C 40 A
(690 V) 70 °C 32 A
額定工作電流 AC-3 (Ie): (415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
額定工作功率 AC-3 (Pe): (400 V) 11 kW
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6.5 kW
額定工作功率 AC-3e (Pe): (415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6.5 kW
額定不間斷電流 (Icw): at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 350 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 50 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 700 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A
***大分斷容量: cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A
電氣切換頻率: (AC-1) 600 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 1200 cycles per hour
額定工作電流 DC-1 (Ie): (110 V) 2 Poles in Series, 40 °C 45 A
(110 V) 2 Poles in Series, 60 °C 40 A
(110 V) 2 Poles in Series, 70 °C 32 A
(110 V) 3 Poles in Series, 40 °C 45 A
(110 V) 3 Poles in Series, 60 °C 40 A
(110 V) 3 Poles in Series, 70 °C 32 A
(220 V) 3 Poles in Series, 40 °C 45 A
(220 V) 3 Poles in Series, 60 °C 40 A
(220 V) 3 Poles in Series, 70 °C 32 A
(72 V) 1-Pole, 40 °C 45 A
(72 V) 1-Pole, 60 °C 40 A
(72 V) 1-Pole, 70 °C 32 A
(72 V) 2 Poles in Series, 40 °C 45 A
(72 V) 2 Poles in Series, 60 °C 40 A
(72 V) 2 Poles in Series, 70 °C 32 A
(72 V) 3 Poles in Series, 40 °C 45 A
(72 V) 3 Poles in Series, 60 °C 40 A
(72 V) 3 Poles in Series, 70 °C 32 A
額定絕緣電壓 (Ui): acc. to IEC 60947-4-1 690 V
acc. to UL/CSA 600 V
額定沖擊耐受電壓 (Uimp): 6 kV
機械切換頻率: 3600 cycles per hour
額定控制電路電壓 (Uc): 50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC Operation 20 ... 60 V
工作時間: Between Coil De-energization and NC Contact Closing 13 ... 98 ms
Between Coil De-energization and NO Contact Opening 11 ... 95 ms
Between Coil Energization and NC Contact Opening 38 ... 90 ms
Between Coil Energization and NO Contact Closing 40 ... 95 ms
安裝到DIN導軌上: TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
螺釘安裝（螺釘須自備）: 2 x M4 screws placed diagonally
主電路連接容量: Flexible with Ferrule 1/2x 1.5 ... 10 mm²
Flexible with Insulated Ferrule 1x 1.5 ... 10 mm²
Flexible with Insulated Ferrule 2x 1.5 ... 4 mm²
Rigid Solid 1/2x 2.5 ... 4 mm²
Rigid Stranded 1/2x 2.5 ... 10 mm²
控制電路連接容量: Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
剝線長度: Control Circuit 10 mm
Main Circuit 14 mm
防護等級: acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
端子類型: Screw Terminals
UL/CSA適用的技術參數
NEMA尺寸: 1
Continuous Current Rating NEMA: 27 A
Horsepower Rating NEMA: (115 V AC) Single Phase 2 Hp
(200 V AC) Three Phase 7-1/2 Hp
(230 V AC) Single Phase 3 Hp
(230 V AC) Three Phase 7-1/2 Hp
(460 V AC) Three Phase 10 Hp
(575 V AC) Three Phase 10 Hp
工作電壓UL/CSA: Main Circuit 600 V
通用等級UL/CSA: (600 V AC) 45 A
額定功率UL/CSA: (120 V AC) Single Phase 2 hp
(200 ... 208 V AC) Three Phase 7-1/2 hp
(220 ... 240 V AC) Three Phase 7-1/2 hp
(240 V AC) Single Phase 3 hp
(440 ... 480 V AC) Three Phase 15 hp
(550 ... 600 V AC) Three Phase 20 hp
主電路連接容量 UL/CSA: Rigid Solid 1/2x 14-10 AWG
Rigid Stranded 1/2x 14-8 AWG
控制電路連接容量 UL/CSA: Rigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
擰緊力矩UL/CSA: Control Circuit 11 in·lb
Main Circuit 22 in·lb
環境條件
周圍環境溫度: Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
耐候: Category B according to IEC 60947-1 Annex Q
允許的工作海拔: Without Derating 3000 m
耐振動符合IEC 60068-2-6標準: 5 ... 300 Hz 4 g closed position / 2 g open position
抗機械沖擊符合IEC 60068-2-27標準: Closed, Shock Direction: B1 25 g
Open, Shock Direction: B1 5 g
Shock Direction: A 30 g
Shock Direction: B2 15 g
Shock Direction: C1 25 g
Shock Direction: C2 25 g
RoHS狀態: Following EU Directive 2011/65/EU

因產品上傳數量有限，如您有其他機器人零部件的需求，請電議我們，留言無法回復！

湖南馳開智能機器人有限公司提供工業機器人系統化服務，致力于投身工業機器人自動化行業十多年，噴涂機器人、點焊機器人、碼垛機器人，編程調試、維修保養、技術支持。誠信為本，嚴守標準！所售產品經過嚴格測試和認證。
我司有大量樣機測試平臺，可為客戶提供檢測。首先了解客戶設備故障，為客戶確認故障點，并提供解決方案及報價，客戶可選擇發至我司維修檢測或者技術工程師出差服務，維修產品測試正常后發貨。
我們將以的品質、的信譽、真誠積極的合作態度，與您建立一種互信、穩固、可靠、久遠的合作關系。為企業提供機器人問題系統解決方案！
歡迎查看主頁右上角咨詢我們——湖南馳開智能機器人有限公司
提供工業機器人、機器人零配件以及機器人銷售、回收、維修、安裝、調試、保養等服務
優勢品牌：ABB；發那科FANUC；安川YASKAWA；KUKA庫卡；川崎Kawasaki；西門子SIEMENS；橫河Yokogawa；德國鈷領guhring；FESTO費斯托；OMRON歐姆龍；Nabtesco納博特斯克

機器人維修 機器人硬件與電氣元件維修

因使用環境的影響及長年的工作生產，機器人電機或減速機出現問題時有發生。

還有控制器內部的電氣元件也可能因與外部設備之間不當的使用而出現導致損壞的情況。

購置新的配件當然價格不菲，如果能維修當然是可以省下可觀的費用了。

工業機器人控制器:伺服驅動器，伺服驅動電源，多功能軸卡，主機，主板，顯卡，

TO控制板卡，伺服軸卡，伺服CPU控制卡，伺服電源，伺服電機，伺服控制器，伺服本體，機器人控制器。

示教器維修，驅動維修。

伺服驅動電源，二手機器人維修，伺服驅動器維修。

如果你有關于機器人任何配件的維修咨詢，請即時與我們聯系吧。

提供機器人示教器、PDB板、驅動單元、控制單元、SMB、ACU、PPRU、電機、電機齒輪等維修，以下圖片均為實拍圖

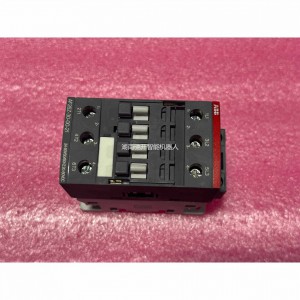

ABB AF26Z-30-00-21交流接觸器20-60V DC
