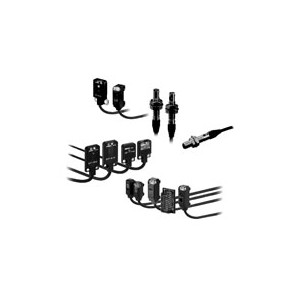

*1. 請將傳感器與反射板間的距離設定為大于〔 〕內的數值。
*2. 投光器的型號在表中的套裝型號基礎上附加了“-L”。例：E3T-ST11-L 2M
投光器的型號在表中的套裝型號基礎上附加了“-D”。例：E3T-ST11-D 2M
*3. 備有反射板E39-R37-CA附屬型、不帶反射板型。
E39-R37-CA附屬型：E3T-SR4□-S
無反射板附屬型 ：E3T-SR4□-C
*4. 備有機器人（耐彎曲）導線型。型號帶R。（例：E3T-ST11R 2M）
額定規格/性能
| 檢測方式 |
對射型 |
| 形狀 |
方型側視圖
 |
方型扁平
 |
| NPN輸出 |
入光時ON |
E3T-ST31 |
E3T-ST11 |
E3T-ST21 |
E3T-FT11 |
E3T-FT21 |
| E3T-ST11M |
E3T-ST21M |
| 遮光時ON |
E3T-ST32 |
E3T-ST12 |
E3T-ST22 |
E3T-FT12 |
E3T-FT22 |
| E3T-ST12M |
E3T-ST22M |
| PNP輸出 |
入光時ON |
E3T-ST33 |
E3T-ST13 |
E3T-ST23 |
E3T-FT13 |
E3T-FT23 |
| E3T-ST13M |
E3T-ST23M |
| 遮光時ON |
E3T-ST34 |
E3T-ST14 |
E3T-ST24 |
E3T-FT14 |
E3T-FT24 |
| E3T-ST14M |
E3T-ST24M |
| 檢測距離 |
2m |
1m |
300mm |
500mm |
300mm |
| 標準檢測物體 |
φ3mm以上的不透明物體 |
φ2mm以上的不透明物體 |
φ1.3mm以上的不透明物體 |
| ***小檢測物體 |
φ3mm不透明物體 |
φ2mm不透明物體 |
φ1.3mm不透明物體 |
| (參考值) |
| 應差(白色畫紙) |
― |
| 黑白誤差 |
― |
| 指向角 |
投光器：2～20°、受光器：2～70° |
投光器：3～25°、受光器：3°以上 |
| 光源(發光波長) |
紅色(650nm) |
| 電源電壓 |
DC12～24V±10% 脈動(p-p)10%以下 |
| 消耗電流 |
30mA以下 (投光器10mA以下、受光器20mA以下) |
| 控制輸出 |
負載電源電壓DC26.4V以下
負載電流50mA以下
(剩余電壓2V以下(負載電流10～50mA)
1V以下(負載電流小于10mA))
集電極開路輸出型 |
| 指示燈 |
動作指示燈(橙色)、穩定指示燈(綠色) |
| 保護回路 |
電源、控制輸出反向連接保護、負載短路保護 |
| 響應時間 |
動作、復位：各1ms以下 |
| 使用環境照度 |
白熾燈 5,000lx以下、太陽光 10,000lx以下 |
| 環境溫度范圍 |
工作時：-25～+55℃ 保存時：-40～+70℃ (無結冰、結露) |
| 環境濕度范圍 |
工作時：35～85%RH 保存時：35～95%RH (無結露) |
| 絕緣電阻 |
20MΩ以上(DC500V) |
| 耐電壓 |
AC1,000V 50/60Hz 1min |
| 振動(耐久) |
10～2,000Hz
雙振幅1.5mm或300m/s2
X、Y、Z各方向0.5h |
| 沖擊(耐久) |
1,000m/s2
X、Y、Z各方向3次 |
| 保護結構 |
IEC60529 標準IP67 |
| 連接方式 |
導線引出型(標準導線長2m) |
| 質量(包裝后) |
約40g |
| 材質 |
外殼 |
PBT |
| 顯示窗口 |
變性聚芳香酯 |
| 鏡頭 |
變性聚芳香酯 |
| 六角螺母 |
― |
| 帶齒形防松墊圈 |
― |
| 附件 *2 |
使用說明書、安裝用螺釘套裝(側視：M2×14、扁平：M2×8)、螺母、彈簧墊圈、平墊圈*2 |
| 檢測方式 |
對射型 |
回歸反射型(無M.S.R功能) |
| 形狀 |
圓柱頂視
 |
圓柱側視圖
 |
方型側視圖
 |
| |
| NPN輸出 |
入光時ON |
― |
― |
E3T-SR41 |
| 遮光時ON |
E3T-CT12 |
E3T-CT22S |
E3T-SR42 |
| PNP輸出 |
入光時ON |
― |
― |
E3T-SR43 |
| 遮光時ON |
E3T-CT14 |
E3T-CT24S |
E3T-SR44 |
| 檢測距離 |
1m |
500mm |
200mm〔30mm〕＊1(使用E39-R4) |
| 100mm〔10mm〕＊1(使用E39-R37-CA\) |
| 標準檢測物體 |
φ4mm以上的不透明物體 |
φ5mm以上的不透明物體 |
φ27mm以上的不透明物體 |
| ***小檢測物體 |
― |
φ2mm(檢測距離100mm) |
| (參考值) |
| 應差(白色畫紙) |
― |
| 黑白誤差 |
― |
| 指向角 |
受光器：2° |
受光器：10° |
2～20° |
| 光源(發光波長) |
紅色(630nm) |
紅色(625nm) |
紅色(650nm) |
| 電源電壓 |
DC12～24V±10% 脈動(p-p)10%以下 |
|
| 消耗電流 |
30mA以下
(投光器15mA以下、受光器15mA以下) |
20mA以下 |
| |
| 控制輸出 |
負載電源電壓30VDC以下
負載電流80mA以下
(剩余電壓1V以下)
集電極開路輸出型 |
負載電流50mA以下
(剩余電壓2V以下
(負載電流10～50mA)
1V以下(負載電流小于10mA))
集電極開路輸出型 |
| |
| |
| |
| |
| 指示燈 |
動作指示燈(橙色)、穩定指示燈(綠色) |
| 保護回路 |
電源反接保護
負載短路保護 |
電源、控制輸出反向連接保護
負載短路保護
防止相互干擾功能 |
| |
| |
| 響應時間 |
動作、復位：各0.5ms以下 |
動作、復位：各1ms以下 |
| 使用環境照度 |
白熾燈 3,000lx以下 |
白熾燈 5,000lx以下、 |
| 太陽光 10,000lx以下 |
| 環境溫度范圍 |
工作時：-25～+55℃
保存時：-30～+70℃
(無結冰、結露) |
工作時：-25～+55℃
保存時：-40～+70℃
(無結冰、結露) |
| |
| |
| 環境濕度范圍 |
工作時、保存時：
各35～85%RH
(無結露) |
工作時：35～85%RH
保存時：35～95%RH
(無結露) |
| |
| |
| 絕緣電阻 |
20MΩ以上(DC500V) |
| 耐電壓 |
AC500V 50/60Hz 1min |
AC1,000V 50/60Hz 1min |
| 振動(耐久) |
10～55Hz
雙振幅1.5mm
X、Y、Z各方向2h |
10～2,000Hz
雙振幅1.5mm或300m/s2
X、Y、Z各方向0.5h |
| |
| |
| 沖擊(耐久) |
500m/s2
X、Y、Z各方向3次 |
1,000m/s2
X、Y、Z各方向3次 |
| |
| 保護結構 |
IEC60529 標準IP65 |
IEC60529 標準IP67 |
| 連接方式 |
導線引出型(標準導線長2m) |
| 質量(包裝后) |
約60g |
約20g |
| 材質 |
外殼 |
SUS303 |
PBT |
| 顯示窗口 |
聚砜 |
變性聚芳香酯 |
| 鏡頭 |
聚砜 |
異丁烯樹脂 |
| 六角螺母 |
SUS303 |
― |
| 帶齒形防松墊圈 |
SUS303 |
― |
| 附件 *2 |
使用說明書、六角螺母、齒形防松墊圈 |
使用說明書、安裝用螺釘套裝(M2×14)、
螺母、彈簧墊圈、
E39-R4(僅限E3T-SR4[])、
E39-R37-CA(僅限E3T-SR4[]-S) |
*1. 請將傳感器與反射板間的距離設定為大于〔 〕內的數值。
*2. M3安裝型（E3T-ST□□M）只有使用說明書。請根據需要訂購安裝螺釘套裝。
| 檢測方式 |
擴散反射型 |
限定反射形 |
BGS反射形 |
| 形狀 |
方型扁平
 |
圓柱頂視
 |
方型俯視圖
 |
方型扁平
 |
| NPN輸出 |
入光時ON |
E3T-FD11 |
E3T-CD11 |
E3T-SL11 |
E3T-SL21 |
E3T-FL11 |
E3T-FL21 |
| E3T-FD11M |
E3T-SL11M |
E3T-SL21M |
| 遮光時ON |
E3T-FD12 |
― |
E3T-SL12 |
E3T-SL22 |
E3T-FL12 |
E3T-FL22 |
| E3T-FD12M |
E3T-SL12M |
E3T-SL22M |
| PNP輸出 |
入光時ON |
E3T-FD13 |
E3T-CD13 |
E3T-SL13 |
E3T-SL23 |
E3T-FL13 |
E3T-FL23 |
| E3T-FD13M |
E3T-SL13M |
E3T-SL23M |
| 遮光時ON |
E3T-FD14 |
― |
E3T-SL14 |
E3T-SL24 |
E3T-FL14 |
E3T-FL24 |
| E3T-FD14M |
E3T-SL14M |
E3T-SL24M |
| 檢測距離 |
5～30mm
(白色畫紙50×50mm) |
3～50mm
(白色畫紙
100×100mm) |
5～15mm
(白色畫紙
50×50mm) |
5～30mm
(白色畫紙
50×50mm) |
1～15mm
(白色畫紙
50×50mm) |
1～30mm
(白色畫紙
50×50mm) |
| |
| |
| 標準檢測物體 |
― |
| ***小檢測物體 |
φ0.15mm |
― |
φ0.15mm |
φ0.15mm 非光澤物體 |
| (參考值) |
(檢測距離10mm) |
(檢測距離10mm) |
|
(檢測距離10mm) |
|
| 應差(白色畫紙) |
|
6mm以下 |
檢測距離的15%以下 |
2mm以下 |
6mm以下 |
0.5mm以下 |
2mm以下 |
| 黑白誤差 |
― |
15%以下 |
| 指向角 |
― |
| 光源(發光波長) |
|
紅色(650nm) |
紅外(870nm) |
紅色(650nm) |
| 電源電壓 |
DC12～24V±10% 脈動(p-p)10%以下 |
| 消耗電流 |
20mA以下 |
| 控制輸出 |
載電源電壓DC26.4V以下
負載電流50mA以下
(剩余電壓2V以下(負載電流10～50mA)
1V以下(負載電流小于10mA))
集電極開路輸出型 |
負載電源電壓30VDC以下
負載電流80mA以下
(剩余電壓1V以下)
集電極開路輸出型 |
負載電源電壓DC26.4V以下
負載電流50mA以下
(剩余電壓2V以下(負載電流10～50mA)
1V以下(負載電流小于10mA))
集電極開路輸出型 |
| |
| |
| |
| |
| 指示燈 |
動作指示燈(橙色)、穩定指示燈(綠色) |
| 保護回路 |
電源、控制輸出反向連接保護
負載短路保護
防止相互干擾功能 |
電源反接保護
負載短路保護 |
電源、控制輸出反向連接保護
負載短路保護
防止相互干擾功能 |
| |
| |
| 響應時間 |
動作、復位：各1ms以下 |
動作、復位：各0.5ms以下 |
動作、復位：各1ms以下 |
| 使用環境照度 |
白熾燈 5,000lx以下、太陽光
10,000lx以下 |
白熾燈 3,000lx以下 |
白熾燈 5,000lx以下、太陽光 10,000lx以下 |
| |
| 環境溫度范圍 |
工作時：-25～+55℃
保存時：-40～+70℃
(無結冰、結露) |
工作時：-25～+55℃
保存時：-30～+70℃
(無結冰、結露) |
工作時：-25～+55℃ 保存時：-40～+70℃
(無結冰、結露) |
| |
| |
| 環境濕度范圍 |
工作時：35～85%RH
保存時：35～95%RH
(無結露) |
工作時、保存時：
各35～85%RH
(無結露) |
工作時：35～85%RH 保存時：35～95%RH
(無結露) |
| |
| |
| 絕緣電阻 |
20MΩ以上(DC500V) |
| 耐電壓 |
AC1,000V 50/60Hz 1min |
AC500V 50/60Hz 1min |
AC1,000V 50/60Hz 1min |
| 振動(耐久) |
10～2,000Hz
雙振幅1.5mm或300m/s2
X、Y、Z各方向0.5h |
10～55Hz
雙振幅1.5mm
X、Y、Z各方向2h |
10～2,000Hz
雙振幅1.5mm或300m/s2
X、Y、Z各方向0.5h |
| |
| |
| 沖擊(耐久) |
1,000m/s2
X、Y、Z各方向3次 |
500m/s2
X、Y、Z各方向3次 |
1,000m/s2
X、Y、Z各方向3次 |
| |
| 保護結構 |
IEC60529 標準IP67 |
IEC60529 標準IP65 |
IEC60529 標準IP67 |
| 連接方式 |
導線引出型(標準導線長2m) |
| 質量(包裝后) |
|
約20g |
約40g |
約20g |
| 材質 |
外殼 |
PBT |
SUS303 |
PBT |
| 顯示窗口 |
變性聚芳香酯 |
環氧 |
變性聚芳香酯 |
| 鏡頭 |
變性聚芳香酯 |
聚砜 |
變性聚芳香酯 |
| 六角螺母 |
― |
SUS303 |
― |
| 帶齒形防松墊圈 |
― |
SUS303 |
― |
| 附件 * |
使用說明書、安裝用螺釘套裝
(M2×8)、螺母、彈簧墊圈、
平墊圈
* |
使用說明書、六角螺母、
齒形防松墊圈、調整用螺絲刀 |
使用說明書、安裝用螺釘套裝
(M2×14)、螺母、彈簧墊圈、
平墊圈
* |
使用說明書、安裝用螺釘套裝
(M2×8)、螺母、彈簧墊圈、
平墊圈 |
* M3安裝型（E3T-FD□□M、E3T-SL□□M）只有使用說明書。請根據需要訂購安裝螺釘套裝。
本體
M2安裝型
對射型（側視型）
E3T-ST1□（投光器）
E3T-ST2□（投光器）
E3T-ST3□（投光器）
E3T-ST1□ （受光器)
E3T-ST2□（受光器)
E3T-ST3□ （受光器）
對射型（扁平型)
E3T-FT1□(投光器）
E3T-FT2□（投光器）
E3T-FT1□（受光器）
E3T-FT2□ （受光器）
回歸反射型（側視型）
E3T-SR4□
擴散反射型（扁平型）
E3T-FD1□
限定反射型（側視型）
E3T-SL1□
E3T-SL2□
BGS型（扁平型）
E3T-FL1□
E3T-FL2□
M3安裝型
對射型（側視型）
E3T-ST1□M （投光器）
E3T-ST2□M （投光器）
E3T-ST1□M （受光器）
E3T-ST2□M （受光器）
擴散反射型（扁平型）
E3T-FD1□M
限定反射型（側視型）
E3T-SL1□M
E3T-SL2□M
小型圓柱型
對射型（頂視型）
對射型（側視型）
擴散反射型（頂視型）
E3T-CD1□
