過載繼電器 17...22 A 熱用于電機保護尺寸 S0，等級 10 接觸器附屬裝置主電路：螺栓輔助電路：螺栓手動/自動復位

產品品牌名稱

SIRIUS

產品名稱

熱過載繼電器

產品類型名稱

3RU2

綜合技術數據

過載繼電器結構尺寸

S0

接觸器的結構尺寸可組合的依公司特殊情況而定的

S0

損耗功率 [W] 電流測定值時 AC 時在熱運行狀態中

8.1 W

● 每個電極

2.7 W

絕緣電壓污染度 3 時 AC 時測定值

690 V

抗沖擊電壓能力測定值

6 kV

針對安全隔離的***大允許電壓

● 在星點不接地的電網中輔助電路和輔助電路之間

440 V

● 在星點接地的電網中輔助電路和輔助電路之間

440 V

● 在星點不接地的電網中主電路和輔助電路之間

440 V

● 在星點接地的電網中主電路和輔助電路之間

440 V

耐沖擊性符合 IEC 60068-2-27

8g / 11 ms

點火保護形式符合 ATEX 產品指令 2014/34/EU

Ex II (2) GD

資格證明符合 ATEX 產品指令 2014/34/EU

DMT 98 ATEX G 001

參考標示符合 IEC 81346-2:2009

F

RoHS 指令（日期）

10/01/2009

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-40 ... +70 °C

● 存放期間

-55 ... +80 °C

● 運輸期間

-55 ... +80 °C

溫度補償

-40 ... +60 °C

相對空氣濕度運行期間

10 ... 95 %

主電路

極數用于主電路

3

可設置的電流動作值電流控制的過載脫扣的

17 ... 22 A

工作電壓

● 測定值

690 V

● AC-3e 時測定值 ***大值

690 V

工作頻率測定值

50 ... 60 Hz

工作電流測定值

22 A

工作電流 AC-3e 時 400 V 時測定值

22 A

額定功率

● AC-3 時

— 400 V 時測定值

11 kW

— 500 V 時測定值

11 kW

— 690 V 時測定值

18.5 kW

● AC-3e 時

— 400 V 時測定值

11 kW

— 500 V 時測定值

11 kW

— 690 V 時測定值

18.5 kW

輔助電路

輔助開關的結構形式

集成

常閉觸點數量用于輔助觸點

1

● 備注

用于關閉接觸器

常開觸點數量用于輔助觸點

1

● 備注

關于消息"已觸發"

轉換器數量用于輔助觸點

0

工作電流輔助觸頭的 AC-15 時

● 24 V 時

3 A

● 110 V時

3 A

● 120 V 時

3 A

● 125 V 時

3 A

● 230 V時

2 A

● 400 V 時

1 A

● 690 V 時

0.75 A

工作電流輔助觸頭的 DC-13 時

● 24 V 時

2 A

● 60 V 時

0.3 A

● 110 V時

0.22 A

● 125 V 時

0.22 A

● 220 V 時

0.11 A

觸點負荷能力輔助觸頭的符合 UL

B600 / R300

保護和監控功能

脫扣等級

CLASS 10

過電流脫扣器規格

熱的

UL/CSA 額定數據

全負載電流 (FLA) 對于三相交流電機

● 480 V 時測定值

22 A

● 600 V 時測定值

22 A

保護裝置，防止短路導致開關裝置損壞。

熔斷體規格

● 用于輔助開關的短路保護需要

保險絲 gG:6 A，靈敏的:10A

裝入/固定/外廓尺寸

裝入位置

任意的

緊固類型

接觸器附屬裝置

高度

85 mm

寬度

45 mm

深度

85 mm

接口/ 接線端子

產品組件用于輔助和控制電路的可拆下接線夾

否

電氣連接規格

● 用于主電路

螺栓連接

● 用于輔助和控制電路

螺栓連接

電氣連接的排列用于主電路

上面和下面

可連接的導線截面類型

● 用于主觸點

— 單芯線或多芯線

2x (1 ... 2.5 mm²), 2x (2.5 ... 10 mm²)

— 細芯線的帶有電纜末端加工

2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm²

● 在 AWG 導線處用于主觸點

2x (16 ... 12), 2x (14 ... 8)

可連接的導線截面類型

● 用于輔助觸點

— 單芯線或多芯線

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

— 細芯線的帶有電纜末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

● 在 AWG 導線處用于輔助觸點

2x (20 ... 16), 2x (18 ... 14)

擰緊扭矩

● 用于主觸點螺栓連接時

2 ... 2.5 N·m

● 用于輔助觸點螺栓連接時

0.8 ... 1.2 N·m

螺絲刀柄結構

直徑 5 ... 6 mm

螺絲刀頭的尺寸

2 號米字槽

螺紋規格連接螺栓的

● 用于主觸點

M4

● 輔助和控制觸點的

M3

安全

失效率 [FIT] 低需求率時符合 SN 31920

50 FIT

失效前的平均時間 (MTTF) 需求率較高

2 280 a

T1 值用于檢測試驗間隔時間或使用時間符合 IEC 61508

20 a

防護等級 IP 正面的符合 IEC 60529

IP20

防接觸保護正面的符合 IEC 60529

確保從前部垂直觸摸時手指安全

顯示

顯示方式開關狀態

滑桿

国内a级毛片-国内不卡1区2区-国内福利写真片视频在线观看-国内高清久久久久久久久-日本高清无吗-日本高清午夜色wwwσ

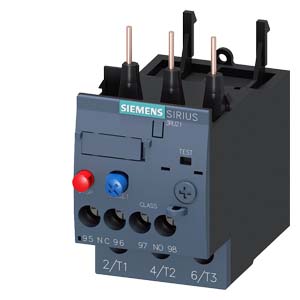

西門子3RU2 3RU2126-4CB0 過載繼電器
