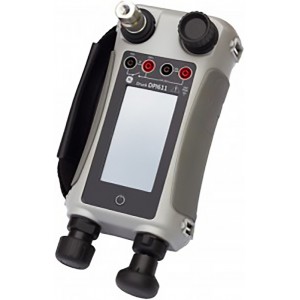

手持壓力校驗儀DPI 611


產品簡介

手持壓力校驗儀DPI 611是DPI 600 家族里的第四代產品，基于30 多年的壓力測量和校準經驗的積累以及技術能力的儲備，DPI 611 將為壓力校準提供更優的便捷性和可靠性，技術指標提升一倍，而產品尺寸將會縮小一半左右。



產品詳細信息

DPI 611 是DPI 600 家族里的第四代產品，Druck 從1984 年開始推出DPI600 系列產品后，DPI600 系列產品一直是一體式壓力校驗儀的領1導者，通過性的將造壓功能，信號測量功能集成到一個單一儀器中，DPI 600 一直是工業壓力校準的一個標準，在很多領域甚至成為了德魯克(Druck) 的一個名片。
基于30 多年的壓力測量和校準經驗的積累以及技術能力的儲備，DPI 611 將為壓力校準提供更優的便捷性和可靠性，技術指標提升一倍，而產品尺寸將會縮小一半左右。

比DPI 610 的尺寸小50%, 重量輕33%
打壓到2 MPa 的時間將小于30 秒
能產生低于95% 的真空
壓力測量的準確度提升兩倍左右
電信號測量的精度提升三倍左右
簡潔的觸摸操作屏，功能選項面板，快速任務選項欄以及自定義的任務收藏夾
任何應用任務都可以通過三次點擊選中
實時誤差(合格/超差)顯示，結果文檔處理功能



性能

DPI 611 壓力系統創新的**造壓能力以及精密的壓力調節都是通過嚴格的選料以及特優的公差配合來實現的。外殼材料的精挑細選以及精密的開模保證DPI 611 非常堅固并滿足全天候的使用要求。采用新的模擬和數字微電子技術來實現高精度的電氣測量以及獨1特的簡易使用壓力接口。



造壓

DPI 611 可以產生從95% 真空至2 MPa的氣體壓力。通過一個簡單的切換閥就可以實現真空到壓力的切換，通過儀器自帶的氣泵的幾下打壓就可以達到要產生的壓力。微調功能通過內置的精密容積調節閥來實現。反行程的點通過精密的泄壓閥來實現。

1.重新設計的機械結構使得儀器的整體性能得到了很大提升，現在單手握住儀器就可以產生2 MPa的壓力。
2.打壓速度更快，在帶1米連接管的情況下，打壓到2 MPa也就需要30秒左右的時間。
3.基于人體工程學的設計，可以將手帶固定于儀器的左側或右側，使得單手操作時更適合用力并防止儀器置于臺面時發生滑動。
4.經過廣泛驗證的機械構造能保證整個系統的極1高可靠性，并且操作非常簡單。



壓力準確度

Druck先1進的硅傳感器技術以及新的數字補償技術使得DPI 611的壓力測量精度從DPI 610/615的0.025%FS提高到了0.0185%FS.
將長期穩定性以及溫度影響考慮在內的話,DPI 611整體的準確度要比DPI610高兩倍左右保證儀器在校準周期內的使用更加準確和可靠。



電信號功能

DPI 611 保留了DPI 610系列的各項電氣測量和輸出功能，并大大提高了測量的準確度和簡化了電氣的連接方式。

DPI 611 mA測量的準確度包括了一年的穩定性、溫度影響以及校準標準的不確定度，使其準確度比DPI 610系列的mA準確度高3倍左右。簡化了電氣測量的接線方式，電氣插口為四個4mm 的插口。



真正的手持操作

DPI 611 是真正的手持式壓力校驗儀，尺寸僅為DPI 610 的一半，重量輕33%

1.重新設計的造壓結構使得造壓更輕松，效率也更高，而尺寸更小，更輕便。
2.新的微電子技術使得電路板的尺寸變得更小，功耗更小，使得儀器更加的省電。
3.雖然尺寸更小，顯示屏的尺寸卻比之前的型號大將近兩倍，可以更清楚的顯示信息和操作。



簡潔的觸摸操作屏
DPI 611 采用了曾獲測量雜志2014 創新大獎的DPI 620Genii 的獨1特設計的屏幕操作顯示界面。
1.操作面板(DASHBOARD) 的設計方式讓功能的選擇更快捷，無需進繁瑣的菜單和按鍵，輕擊應用 對應的圖標即可。
2.任務菜單提供了常用配置的選項，從校驗儀當前顯示屏幕只需簡單的滑屏三次即可完成另一個任務的選擇和切換。
3.從收藏夾(FAVOURITES) 菜單中可以更快的選擇日常使用或自定義的任務。
4.DPI 611 的觸摸屏僅顯示必需的功能鍵，使得儀器的操作界面非常的簡潔，和傳統的鍵盤式儀器相比，沒有復雜的菜單選項，操作更方便。
5.電信號功能的接線圖可以直接在屏幕上查看。



壓力快速接口
在現場要保障壓力連接的密封性往往是令人比較頭疼的事情。DPI 611 的壓力接口采用快速接頭的設計，和傳統的壓力接口相比，具有以下的很多優勢
1.所有的轉換接頭，壓力連接管以及附件，包括潮氣/污物隔離器，都可以快速簡單的連接到上面，不需要額外的密封件和工具，并能保證可靠密封。
2.受損的轉換接頭更換非常簡單，減少停機時間。
3.要保證壓力連接的密封往往是比較費時的，甚至超過校準過程的時間。DPI 611 系統經過了大量的驗證，能大大減少壓力連接的時間。

只需簡單的三步

1) 從右向左滑動屏幕
2) 點擊進行選擇
3) 選擇任務菜單



完整的文檔功能
DPI 611 是一款可以用于日常壓力設備維護和校準的工具同時，它還具有和DPI 620 Genii 類似的先1進功能，比如自動校準過程，計算誤差以及和電腦軟件/校準維護系統實現對接。

自動校準過程
合格/超差(PASS/FAIL) 分析
多通道記錄功能
可以和很多校驗管理軟件實現對接包括GE 的4Sight 軟件



自動校準程序

通過校驗管理軟件生成的校準過程能夠直接下載到DPI 611上。這些校準過程在DPI 611 上會以工單的形式顯示，每個工單對應一個特定的被測設備。校準過程能夠自動的運行，您要做的只是產生壓力，會直接保存到DPI 611 上，然后可以上傳到計算機中。
使用DPI 611 的自動校準過程能極大的減少校準的時間，從典型的40 分鐘縮短到10 分鐘左右，并且包括設置的時間，如果算上處理和出報告的時間，則能節省更多的時間，因?yàn)檫@些操作都能通過軟件來完成。

合格/超差(PASS/FAIL) 分析
誤差分析功能能夠計算被測表的誤差并判斷合格還是超差。誤差能夠?qū)崟r(shí)顯示出來，這樣能更方便的進行零點和滿量程的調節。



多通道記錄功能
DPI 611 可以同時記錄四個通道的，采集的方法可以通過點擊屏幕上的采集按鈕或通過定時的方式來完成。采集的可以直接在屏幕上顯示也可以傳輸給電腦以進行進一步的處理。
